Par Thierry BEDARD - Société REHAU - Mai 2011

Exemple de solution d'alimentation avec sertissage
encastré dans la chape avec canne de piquage inox

L'assemblage des tubes doit s'effectuer en fonction des règles de l'art des DTU et règles de sécurité. En cas de non respect, les conséquences sont bien trop onéreuses.

Les nouvelles techniques de sertissage remplacent petit à petit l'assemblage par soudure pour un travail aussi fiable, sinon plus ! Elles sont aujourd'hui de plus en plus sûres et qualitatives. Les alimentations avec sertissages peuvent même s'effectuer en chape avec une totale sécurité. Ce qui porte en avant la qualité de solution sertissage tant en travaux neufs qu'en rénovation.

Rappel concernant la réglementation sur l'assemblage des tubes.

Les principales réglementations en vigueur dans le domaine de la distribution d'eau chaude et froide sanitaire sont :

- l'Arrêté modifié du 29 Mai 1997 et modificatifs de la réglementation incendie
- le Cahier des Prescriptions Techniques communes de mise en oeuvre 2808 : « systèmes de canalisations à base de tubes en matériaux de synthèse : Tubes semi-rigides en couronnes ».
- le DTU 60.11 : « Règles de calcul des installations de plomberie sanitaire »
- les prescriptions particulières telles que décrites dans l'Avis Technique

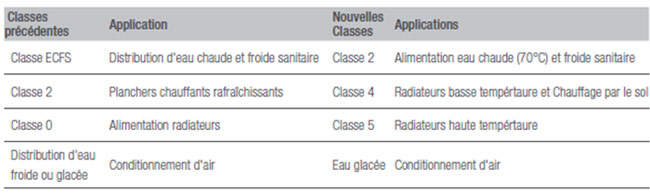

La mise en place des normes européennes amène des changements de dénomination des classes d'utilisation des tubes (voir tableau ci-dessous).

A noter pour la « classe 2 » : installations parcourues par de l'eau dont la température est au plus de 70°C aux différents points de puisage, mais pouvant subir des pointes accidentelles à 95°C. La pression maximale d'utilisation (PMA) pour cette classe d'application est de 6 bar pour l'eau chaude sanitaire et de 10 bar pour l'eau froide sanitaire.

Nous connaissons désormais les avantages de l'assemblage par sertissage. En premier lieu sur le plan de l'économie financière (gain de temps par rapport à un assemblage par soudure).

Rappelons également les avantages techniques et de sécurité :
- le sertissage évite tout risque de fuite (pas de joint ni de collage),
- le sertissage évite tout risque d'incendie (pas de soudage ni de brasage).

Les systèmes d'hydrodistribution REHAU se caractérisent tous par :
- un mode de sertissage spécifique REHAU,
- un tube unique,
- des raccordements sûrs et durables (raccords en laiton non dézincifiables, en acier inox ou cannes inox).

Le sertissage REHAU évite :
- tout risque de fuite (pas de joint ni de collage),
- tout risque d'incendie (pas de soudage ni de brasage).

Il permet :
- un contrôle visuel immédiat d'étanchéité,
- un raccordement rapide,
- une mise sous pression ou en eau immédiate.

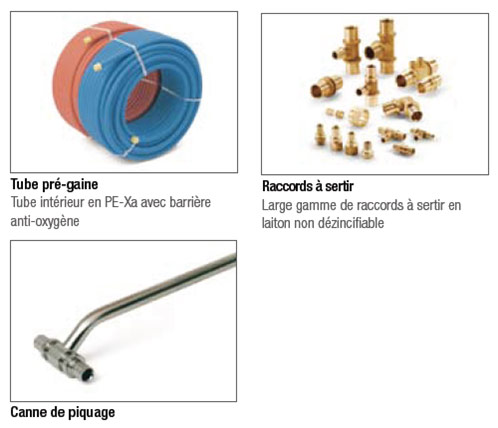

Le tube RAUTHERM est muni d'une barrière anti-oxygène EVAL (Ethylène, Vinyl, Alcool) rendant ce dernier pratiquement imperméable à l'oxygène et évitant par là même au maximum l'introduction d'air dans les boucles de recyclage d'eau chaude sanitaire pouvant générer des désagréments de fonctionnement.

En outre, le tube RAUTHERM est titulaire d'Attestations de Conformité Sanitaire attestant de sa compatibilité au contact d'eau destinée à la consommation humaine. Les raccordements sont soit en laiton non dézincifiable, ce qui assure une parfaite résistance à la corrosion, soit en acier inoxydable (sur demande). Enfin, notre système de distribution sanitaire répond à tout type d'installation en solution piquage ou pieuvre.

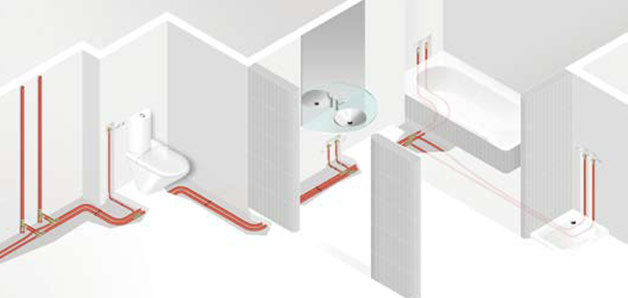

La solution de raccordement par piquage

La pose en piquage pour les alimentations radiateurs et la distribution sanitaire avec la solution REHAU a été conçu pour une pose facile et rapide en neuf comme en rénovation. La technologie de sertissage REHAU rend les raccordements indémontables et permet une pose directement dans la chape.

La solution de raccordement par pieuvre

La pose en pieuvre se fait à partir d'un collecteur qui distribue l'eau vers radiateurs ou installations sanitaires. Avec ce type de pose, un circuit composé d'un tube rouge « aller » et d'un tube bleu « retour » relie le collecteur vers chaque radiateur de l'installation de chauffage. Dans ce cas l'installation fonctionne en circuit fermé.
Pour les installations sanitaires, le système de distribution est ouvert puisque l'eau s'écoule par la douche, le WC ou la machine à laver. Le schéma de pose est similaire mais cette fois avec un tube rouge pour l'alimentation en eau chaude et un tube bleu pour l'alimentation en eau froide.

Pour une utilisation en alimentation radiateur :

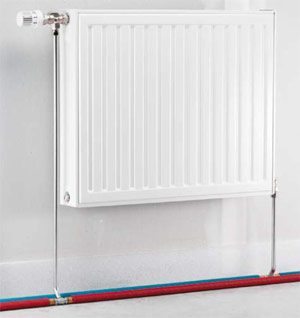

Les cannes de piquage REHAU se raccordent en sertissant par glissement. C'est un raccordement et sûr rapide. Les cannes en acier inoxydable sont disponibles en différentes longueurs et assurent une finition esthétique entre le tubes noyés dans la chape béton et les radiateurs.



Pour une utilisation en sanitaire :
Grâce à l'effet mémoire du tube Rautherm en Pe-Xa, les raccords à sertir REHAU deviennent indémontables, et peuvent êtres noyés dans la chape.

* Tous les systèmes REHAU chauffage et sanitaire sont garantis 10 ans, selon les conditions de garantie REHAU
