LE CADRE DE CE GUIDE

Le rôle actuel des soucis d'énergétiques Il est régulièrement fait référence à la «crise de l'énergie», c'est-à-dire au manque à terme d'énergie en quantité suffisante. En fait, à chaque crise l'analyse des énergies disponibles, en particulier des réserves de combustibles en sous-sol, ont permis de montrer que ce risque était souvent surévalué, toutes les ressources du sous-sol n'ayant pas jusque là été prises en compte. En fait le risque principal est surtout dû au développement de l'effet de serre dans l'atmosphère (avec risque de réchauffement climatique), effet lié à l'usage prédominant de combustibles dont la combustion dégage du CO2, qui est l'un des principaux gaz de l'atmosphère à l'origine de l'effet de serre. De ce fait c'est surtout sous ce deuxième angle (celui du risque lié au réchauffement climatique) que l'on parle aujourd'hui des «économies d'énergie» alors qu'il s'agit plutôt de «mauvais choix énergétique». D'où l'importance des analyses qui suivent.

Les deux classes d'énergies
Il est désormais classique de classer les énergies de la manière suivante :
. d'une part les énergies non renouvelables, un domaine correspondant essentiellement à celui des combustibles extraits du sous-sol,
. et d'autre part les énergies renouvelables, dont le stock n'entre pas dans la catégorie précédente. Cette définition est, en fait, souvent très simpliste, l'énergie nucléaire n'étant pas, par exemple, classée comme «renouvelable» alors qu'elle ne participe pas au développement de l'effet de serre. Pour plus de clarté dans le langage, nous classerons souvent les énergies en quatre catégories :
. celle des combustibles non renouvelables, issus du sous-sol,
. celle des combustibles renouvelables, examinés plus loin,
. celle des énergies nucléaires, normalement neutres quant à l'effet de serre, . celle des énergies «naturelles» (soleil, vent, marrées, etc..).
Ici nous adoptons le premier classement distinguant énergies renouvelables et énergies non renouvelables.

La définition officielle des «énergies renouvelables»
Une loi de 2009, que nous prendrons pour base, précise les définitions adoptées dans les documents publics (lois et arrêtés) de la manière suivante : Article 19 (extraits) «Les sources d'énergies renouvelables sont les énergies éolienne, solaire, géothermique, aérothermique, hydrothermique, marine et hydraulique, ainsi que l'énergie issue de la biomasse, du gaz de décharge, du gaz d'épuration d'eaux usées et du biogaz.
La biomasse est la fraction biodégradable des produits, déchets et résidus provenant de l'agriculture, y compris les substances végétales et animales issues de la terre et de la mer, de la sylviculture et des industries connexes, ainsi que la fraction biodégradable des déchets industriels et ménagers.»

L'importances des différentes énergies renouvelables
Les énergies renouvelables sont, actuellement et en France, classables par importance de la manière suivante :
. 1. La biomasse (chapitre 2),
. 2. L'hydraulique (chapitre 3),
. 3. La géothermie (chapitre 4),
. 4. L'éolien (chapitre 5),
. 5. Le solaire (chapitre 6).
auxquels nous ajouterons les «combustibles renouvelables» (chapitre 7).

PANORAMA DE LA BIOMASSE ÉNERGIE

La biomasse, comme le solaire, sont les énergies renouvelables essentielles dans nos applications : le livret qui suit concerne uniquement la biomasse-énergie.
Attention : il ne s'agit que d'une présentation générale, regroupant les données communes que l'on retrouvera dans plusieurs applications (avec leurs livrets).

L'utilisation de la biomasse-énergie : une ambition récurente
Ce qu'on appelle aujourd'hui la biomasse couvre en fait de multiples produits organiques, allant du plus simple (le plus évident : le bois) au plus indirect et au plus complexe chimiquement, les produits issus de la méthanisation par exemple. Le présent livret tente de faire la synthèse de cette multiplicité afin de faciliter la présentation des multiples solutions que les démarches MémoCad auront à prévoir dans ce domaine.

S'agit t'il d'une énergie totalement renouvelable ?
La biomasse énergie est quasi-systématiquement considérée comme «énergie renouvelable», alors que ce n'est pas toujours très évident. L'utilisation du bois-énergie suppose qu'on assure, par ailleurs, une reforestation correcte, assez loin d'être neutre énergétiquement. D'une manière générale les présentations françaises courantes négligent les «énergies grises», celles correspondant aux activités annexes : préparation et transport des combustibles, remises en état diverses (reforestation comprise), etc. L'exemple le plus net est celui des déchets ménagers, dont la collecte et le transport représentent la moitié (en ordre de grandeur) des valeurs sur le plan des bilans économiques et énergétiques.

La biomasse énergie et l'effet de serre
L'utilisation de la biomasse met en évidence l'insuffisance courante - hélas trop fréquente - qui consiste à considérer que le seul gaz à effet de serre est le dioxyde de carbone (CO2). En oubliant le méthane (CH4), qui est justement dégagé par de nombreux processus organiques. Un oubli d'autant plus regrettable que le méthane a, schématiquement, quatre fois plus d'action que le CO2. Les réglementations courantes ne tiennent pourtant compte que du CO2. alors que la récupération (et la combustion) du méthane, dégagé par exemple par les décharges, conduirait à des bilans économiques et énergétiques très positifs en matière d'effet de serre.

L'avantage de la biomasse : le stockage
Les autres énergies renouvelables significatives soufrent d'un même défaut, elles ne sont pas stockables :

• l'énergie solaire, nulle à certaines heures ou insuffisante pour des raisons météorologiques,
• l'énergie éolienne pour des raisons météorologiques (vent trop faible ou trop fort).

Au contraire l'énergie issue de la biomasse, avec les biocombustibles en particulier, est ajustable aux besoins instantanés à chaque moment.

La biomasse énergie face au poids des traditions
La tradition, et les «souvenirs d'antan» avec ses foyers ouverts (les fameuses «cheminées»), peut avoir des effets psychologiques et commerciaux nocifs. Il serait souhaitable qu'on abandonne les nostalgies au bénéfice de considérations plus ingrates, mais essentielles si l'on veut vraiment faire du développement durable optimisé. La biomasse peut y jouer un rôle fondamental, mais pas forcément celui que, parfois, on imagine.

L'AVENIR DE LA BIOMASSE ÉNERGIE

La biomasse énergie individuelle face à ses difficultés
La tradition, et bien des publications laissent croire que les systèmes individuels, qu'il s'agisse de foyers ouverts ou de poêles, constituent des réponses simples et économiques aux exigences actuelles.
En fait le développement mal contrôlé des systèmes individuels tels que poêles ou analogues, utilisant le bois sous différentes formes, et ce sans connaissance sérieuse (plus ou moins traditionnelle mais oubliée) des problèmes que posent deux exigences fondamentales :

• d'abord une alimentation correcte et suffisante en air neuf, laquelle est très souvent plus ou moins incompatible avec la réduction drastique actuellement prévue pour la perméabilité à l'air des locaux habités ;
• ensuite l'oubli fréquent (il n'y a plus guère de «fumistes») que ces systèmes exigent des conduits particuliers et spécifiques d'évacuation des gaz brûlés, des conduits de fumée qui ne peuvent pas être confondus avec ceux désormais habituels pour le chauffage central individuel, au gaz en particulier.

Le problème fondamental de sécurité
L'insuffisance d'air neuf, sinon même l'absence de conduits de fumée adéquats, font qu'il y a émission de CO2, et surtout de monoxyde carbone (CO) très toxique. Sans compter les impuretés solides diverses.
Ce qui a - surtout dans les habitats modestes très peu ventilés - deux conséquences très néfastes ou désagréables : pollution dangereuse de l'air, salissure des parois.
Le risque le plus important est, bien sûr, le risque de dégagement de CO dans les ambiances habitées.
Ce risque est tel que, dans certains pays ou avec certains matériels, il y a présence obligatoire d'un détecteur d'oxyde de carbone (CO) suspendant la combustion en cas de dépassement des teneurs limites (assez vite atteintes).


La biomasse énergie centralisée
L'un des obstacles les plus fréquents au développement de la biomasse énergie tient à la négligence de solutions qui sont aujourd'hui plus que défendables - surtout en production d'électricité : le recours à
des installations centralisées utilisant la biomasse, en particulier les déchets. C'est là, sans aucun doute, sous réserve de bien organiser le bilan CO2, et de maîtriser les effets du méthane (CH4), que devrait se situer l'avenir sans doute le plus important de la biomasse énergie.


Les perspectives de la biomasse énergie
Le domaine de la biomasse énergie est, en fait, constitué de multiples secteurs qui n'ont pas tous la même importance ainsi que le souligne la table suivante.

De nombreux efforts ont été consentis afin de développer le marché de la biomasse énergie, et afin de promouvoir la qualité des produits amont. Nous noterons surtout ici :
. les actions «bois énergie» de l'ADEME,
. le soutien au biogaz agricole,
. les actions européennes en particulier pour les spécifications concernant les granulés.

LA BIOMASSE PRIMAIRE

La biomasse
La biomasse, constituée des matières «vivantes», peut être classée en deux catégories (classement propre à ce livret) : la biomasse primaire et la biomasse secondaire.
1. Nous appelons ici biomasse primaire celle qui comprend le bois et les différents végétaux utilisés comme combustibles, quel que soit leur état physique (solide, etc.). Cette biomasse est traitée dans la présente fiche, le bois (sous forme de bûches ou de dérivés tels que les plaquettes) étant présenté plus
en détail à la fiche nB31.4.
2. Nous appelons ici biomasse secondaire celle qui est constituée de déchets issus de matières organiques, végétales ou non.
Quelle que soit la catégorie la biomasse est classée «énergie renouvelable». La raison en est la suivante.


Le cycle du carbone
Avant toute combustion la biomasse absorbe le CO2 de l'air au travers diverses réactions chimiques, dites de photosynthèse. C'est ainsi que la réaction type en photosynthèse des végétaux peut se traduire par la formule suivante, donnée ici à titre d'illustration :
CO2 + 4 H (CH2O) + H2O

Lors de la combustion il y a, à l'inverse, dégagement de dioxyde de carbone (CO2) : c'est ce cycle (quasi-neutre) du CO2 qui fait que la biomasse est classée «énergie renouvelable». En voici un exemple.
La quantité de carbone contenue dans une forêt étant directement proportionnelle au volume de bois présent, bien que variant certes selon les essences et les peuplements, on a pu calculer que la photosynthèse se produisant au sein de la forêt française piégeait (chiffes 1006) 66 millions de tonnes de CO2 par an, soit entre 15 et 20 % des émissions annuelles françaises de CO2. Le phénomène, sur le plan du développement durable, est donc assez fondamental.


Biocombustibles et biocarburants
La biomasse peut être utilisée énergétiquement sous deux formes :

• soit sous forme de combustible, dans les chaudières ou équipements de même type,
• soit sous forme de carburant, dans les moteurs.

Dans le premier cas on parle de biocombustible, dans le second cas de biocarburant.
Les biocombustibles se présentent sous des formes très diverses, et peuvent être :

• soit du bois (sous différentes formes),
• soit des végétaux spécifiques, ou des résidus solides de la biomasse,
• soit des déchets solides ou liquides,
• soit des gaz résultant de traitements divers.

Les biocarburants, assez nombreux; sont victimes de discussions multiples sur leur rôle dans le cycle du carbone. Ils ne nous concernent qu'assez marginalement, et ne seront pas examinés ici.


Les combustibles dérivés
Il existe un certain nombre de gaz issus de la transformation de matières organiques qui peuvent, plus ou moins, revendiquer le titre d'énergies renouvelables, et qui appartiennent aussi bizn à la biomasse primaire qu'à la secondaire (déchets). Ce sont en particulier, parmi ceux qui peuvent nous concerner, les combustibles suivants :

• le méthane (le biogaz),
• l'hydrogène (le bio-hydrogène),
• le gaz naturel (le bio-SNG).

Le biogaz (pour l'essentiel du méthane) est traité à la fiche nB31.5. Les autres gaz (bio-hydrogène et bio- SNG) sont des produits annexes qui ne sont pas présentés dans cette édition.


L'importance du bois
Sur le plan pratique, c'est le bois - sous des différentes formes - qui constitue l'apport actuel le plus important de la biomasse énergie.

LE PROBLÈME GÉNÉRAL DU BOIS

Les caractéristiques de base
Sur le plan de la combustion il est essentiel de bien distinguer :
. les bois «durs», souvent classés comme «feuillus» (chêne, châtaignier, charme, hêtre, ormeau, et éventuellement pommier, etc.), d'une masse volumique brute de l'ordre de 560 [kg/m3], dont la flamme est courte et le charbon incandescent durable,
. et les bois «tendres», souvent classés comme «résineux» (peuplier, pin, sapin, saule, tilleul, tremble, etc.), d'une masse volumique brute de l'ordre de 420 [kg/m3], dont la flamme est longue, le charbon brûlant rapidement.

La teneur en humidité
La teneur en humidité, paramètre essentiel, est variable selon le degré de séchage : le bois coupé à la fin de l'automne ou en hiver contient en moyenne 70 à 80 % d'eau, cette teneur pouvant descendre assez rapidement à 40 à 50 %. Après une exposition normale à l'air, sous protection contre la pluie, cette teneur peut assez naturellement ne pas dépasser 15 à 20 %.
Cette teneur en humidité influe fortement sur le pouvoir calorifique apparent (voir schéma ci-dessous).

BOIS, PLAQUETTES ET GRANULÉS

Les différentes formes du bois combustible
Les différentes formes du bois combustible, ici prises en compte, sont les suivantes :
1a. le bois de feu (bûches),
1b. les plaquettes forestières,
1c. les granulés, ou pellets,
1d. les copeaux et les sciures,
1e. les pailles, citées ici pour mémoire.



Le bois de feu d'origine forestière

On distingue traditionnellement :

• les bois durs (chêne, châtaignier, charme, hêtre, ormeau), donnant des flammes courtes et un charbon
  incandescent durable,
• et les bois tendres (peuplier, pin, sapin, saule, tilleul, tremble), donnant des flammes longues et un charbon brûlant rapidement.

Le bois de feu d'origine forestière le plus fréquent se présente sous forme de bûches, résidus des coupes mettant à part les produits marchand de la menuiserie. Ces bûches, de différentes longueurs (en principe 25, 33, 50 ou 100 [cm]), sont utilisées dans les foyers ouverts, les poêles et les chaudières.
Pour que la combustion soit correcte les bûches doivent être suffisamment sèches, et ne pas contenir plus de 25 % d'eau environ. Ce qui peut être atteint après un stockage extérieur de l'ordre de 2 ans, 6 mois suffisant si ce stockage est à l'abri des intempéries.
Le pouvoir calorifique inférieur du bois varie entre 5 et 7,5 [MJ/kg] = 1,4 à 2,1 [kWh/kg]. La facturation courante étant au stère, un stère [m3] pesant environ 500 [kg/m3], le même pouvoir calorifique inférieur varie de 2,5 à 5,8 [MJ/m3], ou de 0,7 à 1,1 [kWh/m3].


Les plaquettes forestières
Issues de l'exploitation des forêts les plaquettes sont fabriquées sur place par déchiquettage. Ces plaquettes, faciles à manipuler, de petite taille ( 4/5/0,5 cm en taille type, 10 cm maximum) sont surtout utilisées sur place (lorsqu'il s'agit d'applications énergétiques). Mais elles sont également de plus en plus souvent offertes à des usages extérieurs à l'industrie forestière (il est prévu une livraison de 400 000 [t/an] de plaquette dite «forestière» vers 1010-2012). Dans ce dernier cas les caractéristiques types sont les suivantes (vente à la tonne ou au mètre cube apparent) :

• humidité un peu forte (raisons diverses) de 20 à 30 % ;
• masse volumique apparente, variable selon l'humidité, de 250 à 350 [kg/m3] ;
• pouvoir calorifique inférieur, fort variable selon l'humidité, de l'ordre de de 2,5 à 3 [kWh/kg], soit de l'ordre de 10 [MJ/kg].

Adaptées aux chaudières automatiques les plaquettes sont aujourd'hui souvent remplacées (hors industrie forestière) par les granulés, mieux contrôlés en qualité - ce qui est très important pour la maintenance des générateurs. Les granulés (à fourniture identique de chaleur) coûtent néanmoins 2,5 à 3 fois ce que coûtent les plaquettes.


Les granulés (ou pellets)
Les granulés, technique relativement récente venant d'Autriche, constituent l'un des modes d'utilisation des produits forestiers ayant le plus de succès actuellement. A base de sciure de bois compressée àchaud (à 90 °C, avec fonte de la lignine qui agrège l'ensemble), normalement très peu humides. Ils sont très facilement manipulables et utilisables en chaudières automatiques. Ils se présentent sous la forme de petits cylindres aux dimensions suivantes, fonction du fournisseur :

• diamètres de 5 à 10 [mm],
• longueurs de 10 à 30 [mm].

Les caractéristiques types sont :

• une humidité de 7 à 12 %, parfois un peu moins,
• une teneur en cendres inférieure à 0,7 %, parfois même inférieure à 0,5 % (sur matières sèches),
• une masse volumique apparente de 650 à 700 [kg/m3],
• un pouvoir calorifique inférieur de 4,7 à 5,0 [kWh/kg] (5,1 pour les granulés bien secs = 19 [MJ/kg]).

Les copeaux et le sciures
Ces sous-produits du travail du bois ne sont plus normalement utilisés qu'aux travers de dérivés tels que les granulés. Ils sont donc, essentiellement, cités ici pour mémoire.

LA BIOM ASSE SECONDAIRE EN UTILIS ATION DIRECTE

Nous appelons ici «biomasse secondaire» tous les produits organiques, ou assimilables, autres que le bois : il s'agit souvent de déchets - utilisés directement ou après transformation en applications énergétiques.

La caractéristique de base
Dans le secteur ici concerné la caractéristique la plus importante est le pouvoir calorifique, exprimé ici en kilowattheure par kilogramme [kWh/kg], et non pas en unité S.I., laquelle est le joule par kilogramme, ici le mégajoule par kilogramme [MJ/kg] pour mieux s'adapter aux ordres de grandeur. Si vous avez à faire des conversions utilisez la relation suivante : 1 [kWh/kg] = 3,6 [MJ/kg]


Panorama des déchets
Il existe actuellement, en France, une analyse statistique annuelle des différents déchets.
Les déchets en chiffres, ADEME, données et références, édition 2007, publication de l'ADEME à laquelle vous pouvez vous référer pour plus de détails.
De façon très générale (sans référence énergétique) on peut classer (exemple) les déchets de la manière suivante :

• les ordures ménagères courantes,
• les déchets verts,
• les boues des stations d'épuration (STEP),
• ainsi que des déchets de multiples origines, un peu moins importants : déchets des emballages, déchets de la voirie et des marchés, déchets des activités professionnelles telles que la construction ou les industries du bois).

Le biogaz
La dégradation par fermentation (en l'absence d'oxygène) de la biomasse et de ses déchets conduit à la production de biogaz, surtout constitué de méthane (CH4). De sorte qu'ici l'essentiel des procédés peut être clasé dans le cadre de la méthanisation, procédé schématisé ci-contre, purement chimique.
L'ensemble des processus équivaut, pour l'essentiel, à une fabrication de méthane, aboutissant au mélange suivant dit «biogaz» :

• 55 à 65 % de méthane (CH4),
• 35 à 45 % d'acide carbonique (H2CO3), les impuretés (H2S pour l'essentiel) représentant moins de 1 %.

Le méthane, s'il est rejeté à l'atmosphère, étant un gaz à très fort effet de serre, son utilisation comme combustible est un support très important du développement durable (voir le livret L01, Le développement durable).
L'utilisation des déchets par méthanisation est donc un aspect essentiel, même si l'on ne classe pas les déchets dans les énergies renouvelables.
La technique s'applique aussi bien aux déchets agricoles qu'aux déchets ménagers.


Les réacteurs de méthanisation
Ces réacteurs - dits souvent «digesteurs» - sont des cuves (en béton ou en acier) où séjourne la matière en fermentation pendant une vingtaine de jours. Cette matière y est régulièrement
brassée de façon à limiter les effets de décantation et la formation éventuelle d'une croûte en surface. Elle est, de plus et en cas de nécessité, régulièrement chauffée.

La production de biogas dépend très fortement de l'origine des déchets, qui peuvent correspondre aux trois grandes catégories suivantes :

• les déchets ménagers,
• les déchets agricoles,
• les déchets industriels (agro-alimentaire).

Les petits barrages
Une solution décentralisée intéressante consiste à développer les petits barrages (10 à 100 kW). Il en existait environ 100 000 de ce type vers 1900, il en subsiste environ le tiers, qui peuvent être équipés de turbines efficaces de production d'électricité. De telles installations viennent compléter les centrales électriques hydrauliques collectives de moins de 5 MW mais souvent de plus de 5 MW, l'utilisation étant réservée au réseau public. Il existe, toutefois, des cas où une chute d'eau locale peut être directement utilisée, plus ou moins indépendamment du réseau extérieur. De telles installations, dites «micro-hydrauliques», ont des puissances de l'ordre de quelques dizaines de kilowatts.

La refonte des moulins
La plupart des réalisations microhydrauliques récupèrent les installations d'anciens moulins : il existe encore un peu moins de 2000 centrales électriques de ce type qui sont en activité. Il existait environ 100 000 barrages de ce type vers 1900, 1/3 environ pouvant manifestement être équipés de turbines efficaces, avec des puissances comprises entre 10 et 100 kW. Encore faut-il vaincre les difficultés qui résultent de la loi sur l'eau de 2006, mais un tel système peut être prévu dans le cadre d'un projet de développement durable si la situation est favorable, même si c'est relativement rare. Il existe une procédure très spécifique d'autorisation administrative, autorisation indispensable pour utiliser l'énergie des cours d'eau. Il existe également une organisation dédiée à cette application : le Groupement des producteurs autonomes d'électricité (www.gpae.fr) qui fédère les propriétaires de centrales et peut servir de centre de renseignement.

Les techniques à utiliser
Les roues à aubes, qui équipaient les anciennes chutes, peuvent être utilisées dans les cas les plus modestes. Sinon il faut recourir à des turbines standards (de 20 à 750 kW en ordre de grandeur) qui sont faciles à mettre en oeuvre pour des chutes d'eau de 1 à 5 [m]. Pour des chutes plus importantes on peut utiliser des turbines Kaplan, certaines étant également utilisables aujourd'hui pour des chutes plus faibles. Pour les pentes importantes (en montagne ou moyenne montagne) il faut recourir à un canal de dérivation solide (en béton) et à des turbines de type Pelton. Dans tous les cas, hors rendement, la puissance est schématiquement fournie par la formule : = x .

LA TEMPÉRATURE DU SOL ET LES GÉOTHERMIES

La géothermie
La géothermie consiste à utiliser les températures plus ou moins élevées du sous-sol en profondeur. Voici les phénomènes qui sont en cause. L'équilibre géothermique Le sol reçoit des profondeurs un flux dit flux géothermique, en moyenne de l'ordre de de 1,5 μW/m². Ce flux s'oppose à celui reçu, à la surface, de l'atmosphère, ce qui entraîne un certain équilibre qui se traduit, dans les terrains sédimentaires, par un gradient géothermique (augmentation de température avec la profondeur) de l'ordre de 3,3 °C pour 100 m en moyenne, les valeurs réelles (selon les terrains) variant entre 3 à 5 °C pour cent mètres.

Les nappes profondes
De ce fait, les nappes aquifères profondes sont à des températures pouvant être assez élevées, mais variant avec la situation géologiques. Ce qui se conduit à des capacités géothermiques variables, se traduisant par des températures plus ou moins élevées de réchauffement des fluides en contact thermique avec les eaux du sous-sol. Ce qui conduit au classement suivant.

Les «géothermies»
On distingue généralement - selon la température du fluide réchauffé - quatre classes de géothermie : ce sont les suivantes.
1. Géothermie très basse énergie : chauffage du fluide à 20-60 °C (ex. chauffage de serres) ;
2. Géothermie basse énergie : chauffage du fluide à 60-80 °C (ex. chauffage urbain de Melun) ;
3. Géothermie moyenne énergie : chauffage du fluide à 70-150 °C (ex. vapeur d'eau pour petite centrale de production d'électricité en Alsace) ;
4. Géothermie haute énergie : chauffage du fluide à 140-400 °C, uniquement en sites sismiques (ex. installation de Bouillante en Guadeloupe). Les capacités géothermiques métropolitaines Voici, schématiquement les particularités régionales françaises : . pour de l'eau à 30 °C une partie de l'Ile de France et une partie de l'Alsace, . pour de l'eau à 50 °C d'autres parties de l'Ile de France et de l'Alsace voisines des précédentes, ainsi qu'une partie du Sud-Ouest, de l'Ile de France, de l'Orléanais, du Berry, ou une petite zone autour de Nîmes, Valence ou Clermont-Ferrand, . pour de l'eau à 100 °C une zone très étroite de l'Alsace.

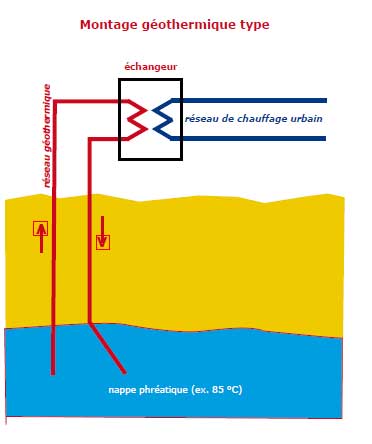

LE MONTAGE GÉOTHERMIQUE TYPE

En France l'essentiel des opérations géothermiques types sont basées sur l'utilisation - pour du chauffage urbain en général - de nappes phréatiques permettant de porter l'eau utilisée en chauffagez :
- soit sous forme d'eau chaude (ex. 80 °C),
- soit sous forme d'eau surchauffée (plus de 110 °C).
Le schéma de la page suivante illustre le premier domaine d'application.

LA STRUCTURE DU VENT

La référence météorologique
La vitesse du vent, exprimée en mètre par seconde [m/s], est mesurée traditionnellement dans les observatoires météorologiques, en espace dégagé, à 10 [m] au-dessus du sol. C'est la valeur prise souvent comme référence, qu'il s'agisse de valeur climatique moyenne (mensuelle, annuelle) ou de valeur météorologique à un heure donnée de chaque jour.


Le gradient vertical de vitesse du vent
D'une manière générale la vitesse du vent croit au fur et à mesure qu'on s'éloigne du sol, mais le profil des vitesses en résultant dépend du relief et de la structure des obstacles et constructions au sol. Et ce non seulement dans la zone construite elle-même, mais même assez loin au voisinage. La figure ci-dessous illustre les principes de ces phénomènes, les profils indiqués étant surtout des exemples.

Le rôle de la vitesse du vent
L'importance cruciale de la vitesse du vent apparaît dès qu'on formule la puissance maximale que peut fournir un éolienne, cette puissance maximale P [W] étant fournie par la formule suivante :
P = (ρ/2) A w3

• r [kg/m³] étant la masse volumique de l'air,
• A [m²] la surface du rotor face au vent,
• w [m/s] la vitesse du vent,

l'intervention de la puissance 3 avec la vitesse traduisant bien l'importance de ce paramètre, cependant que la présence de la surface A du rotor souligne l'importance de la taille de l'éolienne. N.B. Bien entendu il ne s'agit que de la puissance maximale que peut fournir une éolienne, des paramètres structuraux faisant intervenir un rendement dans la puissance réelle, ce qui souligne l'importance de la qualité de conception de l'éolienne, et en particulier de son rotor. De plus la surface A est la surface face au vent, d'où l'intérêt d'un rotor qui s'oriente automatiquement avec la direction du vent. Tous ces éléments font que les éoliennes performantes sont celles présentées page suivante (nB33.2).

LES ÉOLIENNES DE PARCS TERRESTRES

Les différents types d'éoliennes
Le succès psychologique des éoliennes a favorisé le développement de nombreux produits. En fait, ce sont les éoliennes que nous dirons ici «de parcs» qui constituent l'essentiel, les autres types d'éoliennes étant examinés à la page suivante (page nB33.3). y compris celles qui sont intégrées au bâti et qui - de ce fait - séduisent certains réalisateurs malgré leur rendement médiocre.


Les éoliennes de parcs
Les parcs éoliens utilisent essentiellement (dans notre pays) des unités possédant les caractéristiques types suivantes (illustration ci-contre) :

• une capacité unitaire de 2 MW (puissance nominale),
• avec une nacelle, placée entre 90 et 105 mètres de hauteur, qui contient les pièces essentielles,
• des pales de 45 mètres de long,
• le tout aboutissant à un encombrement horizontal de 90 mètres (souvent plus de 150 m de haut).

Chaque unité pèse 250 tonnes , dont 72 tonnes pour la nacelle placée entre 90 et 105 mètres de hauteur au bout du mât.
D'autres éoliennes peuvent avoir des caractéristiques plus lourdes, mais sont encore rares : la plus grosse éolienne (allemande, de 6 MW), possède un rotor de 126 m de diamètre, fixé à 131 m de hauteur.


Les domaines de fonctionnement
Les éoliennes types de ces parcs éoliens reposent sur l'utilisation de pales automatiquement orientables, fonctionnant aux vitesses de vent suivantes :

• vitesse de vent minimale, à partir de laquelle l'éolienne se met en route : de l'ordre de 3 [m/s] (notations «françaises» : 10 à 15 km/h),
• vitesse de vent optimale (de référence) : de l'ordre de 12 [m/s] (notations françaises : 40 à 50 km/h,
• vitesse de vent maximale, à partir de laquelle l'éolienne s'arrête grâce à des freins mécaniques ou aérodynamiques : 25 [m/s] (90 km/h).

Par grand vent (> 90 km/h) le système de sécurité modifie l'inclinaison des pales et actionne un frein sur le rotor pour stopper le fonctionnement de l'ensemble.


Les caractéristiques techniques courantes
Les éoliennes types des parcs éoliens reposent sur l'adoption de pales automatiquement orientables. En haut du mat est fixée une nacelle qui transmet, grâce à un rotor, le mouvement des pales vers un générateur électrique. Les pales, grâce à l'automaticité de leur orientation, permettent l'adaptation à la vitesse du vent, ce qui stabilise la vitesse de rotation du rotor et améliore le rendement du générateur électrique.
Etant dans certains pays (Danemark, Allemagne) en développement depuis plusieurs décennies, les éoliennes actuelles ont déjà bénéficié d'une assez grande expérience, les conventions d'installation fixant d'ailleurs une durée de vie d'au moins 20 ans. Ceci dit, l'application des ces techniques aux installations locales reste un sujet d'incertitude, comme vous pourrez le voir à la page suivante.

LES ÉOLIENNES OFFSHORE

L'implantation maritime (offshore)
L'implantation des éoliennes terrestres peut se heurter à de multiples obstacles. Ce qui a conduit à envisager - et réaliser - des installations en mer. Cette solution, à priori très intéressante par suite des caractéristiques du vent en mer, se heurte à trois obstacles :
. le coût de la solution offshore par rapport à l'implantation terrestre (de l'ordre de presque le double),
. le rôle du fond d'océan sur lequel sont fixés les mats éoliens, ce qui exclut certains fonds ne permettant pas un rigidité suffisante ;
. la limitation raisonnable de la profondeur d'eau acceptable, au maximum de l'ordre de 50 mètres.


Les éoliennes flottantes
Avec les éoliennes «flottantes» il s'agit d'éviter les contraintes en matière de qualité du sol et en matière de profondeur. L'exemple type est celui d'éoliennes flottantes de grande puissance (ex. 3 MW), avec un moyeu situé à 80 mètres au-dessus de l'eau et des pales de plus de 110 mètres de diamètre.
Au lieu d'être fixées au fond les éoliennes flottantes reposent sur une plateforme métallique semi-submersible, lestée et balastée. Plusieurs fermes éoliennes de ce type sont actuellement prévues pour ces prochaines années.

LES PERFORMANCES ÉOLIENNES

L'importance de la taille
Une éolienne de parc type possède les caractéristiques suivantes :

• un rotor de 70 [m] de diamètre sur un mat de 80 [m],
• une puissance crête de l'ordre de 2 [MW],

alors qu'une éoliennne locale possède par exemple les caractéristiques suivantes :

un rotor de 10 [m] de diamètre sur un mat de 15 [m],

pour une puissance de crête de 15 [kW],

et alors qu'une mini-éolienne (plus ou moins intégrée à un bâtiment) possède les caractéristiques suivantes :

• un rotor de 1,75 [m],
• pour une puissance de crête de moins de 70 [W].

C'est dire le faible intérêt des éoliennes sui se veulent intégrées au bâti. D'autant que nous avons raisonné en parc identique, c'est à dire sans faire intervenir le site. Si nous faisons intervenir ce paramètre la puissance de crête de la mini-éolienne ne dépassera pas 30 à 70 [W].


Les miniéoliennes
D'où l'idée de réaliser, en revenant sur des exemples anciens, des mini-éoliennes, généralement
plus ou moins intégrées au bâtiment. Possédant par exemple les caractéristiques suivantes :
. un rotor de 1,75 [m],
. pour une puissance de crête de moins de 70 [W].

En fait la puissance de crête de ces mini-éoliennes ne dépasse généralement pas 30 à 70 [W], ce qui leur enlève beaucoup d'intérêt, surtout compte-tenu de l'action défavorable du bâtiment et du site (plus ou moins urbain) sur les caractéristiques du vent. C'est dire le faible intérêt des éoliennes qui se veulent intégrées au bâti.


Retour sur les productions
Les indications précédentes concernent les puissances de crête. En fait ce qui compte c'est la production annuelle qui - elle - dépend du site. Très schématiquement, et à titre d'illustration, pour une zone suffisamment ventée et pour les éoliennnes décrites ci-dessus, on peut s'attendre aux productions annuelles :

• plus de 5 000 000 [kWh/an] pour l'éolienne de parc,
• de l'ordre de 40 000 [kWh/an] pour l'éolienne locale (15 m de hauteur maximum),
• et de l'ordre de 100 [kWh/an] pour la mini-éolienne.

Bien qu'il ne s'agisse que d'exemples, ceux-ci indiquent très nettement :

• qu'il y a des très grandes différences entre les divers systèmes éoliens,
• que les mini-éoliennes ont de faibles productions (ce qui est confirmé par l'expérience sur le terrain),
• et que la solution des parcs avec des hauteurs de mats de 80 à 100 [m] au moins, est celle qui se justifie sur le plan des rendements.

LE SOLAIRE : SURVOL

Le solaire, comme la biomasse, sont les énergies renouvelables essentielles dans nos applications : le livret qui suit concerne uniquement le solaire. Attention : il ne s'agit que d'une présentation générale, regroupant les données communes que l'on retrouvera dans plusieurs applications (avec leurs livrets).

L'utilisation du rayonnement solaire : une ambition déjà ancienne
En bâtiment la prise en compte du rayonnement solaire est une exigence assez fondamentale, qui peut se traduire par trois catégories de dispositions.
1. Le solaire joue, normalement, un rôle fondamental dans la conception même des bâtiments, les choix architecturaux classiques le prenant en compte au plan de l'orientation des bâtiments et des vitrages.
2. Cette prise en compte peut également donner lieu à des dispositions archi-tecturales particulières, ce qu'il est convenu d'appeler le solaire passif, le «mur Trombe» en étant l'illustration principale.
3. Il est également possible de faire appel à des systèmes spécifiquement conçus pour utiliser l'énergie solaire, basés sur l'emploi de dispositifs captant directement le rayonnement : les capteurs. Dans ce cas, où l'on fait appel à des dispositifs très spécifiques, nous disons qu'il s'agit de solaire actif.


Le solaire passif et la conception des bâtiments
Les points essentiels de la conception «solaire» des bâtiments, y compris les dispositifs spécifiques de solaire passif, son traités plus loin, dans les fiches auxquelles il vous faudra vous reporter, qui renvoient elles-mêmes à d'autres livrets.


Le solaire actif
Les systèmes actifs utilisent des capteurs chargés de recueillir le rayonnement solaire direct et diffus. Les différents systèmes que nous retenons sont les suivants :

• ceux qui utilisent des capteurs thermiques, utilisés pour le chauffage des piscines, la production d'eau chaude, le chauffage d'ambiance (voir plus loin dans ce livret) ;
• les fours solaires, destinés à des usages «haute température» (voir ci-dessous) ;
• les capteurs destinés à la production directe d'électricité (les panneaux photovoltaïques).

Les systèmes solaires actifs à base de capteurs thermiques peuvent être utilisés : soit pour produire de l'eau chaude dans les services classiques d'eau chaude, soit pour réchauffer l'eau des piscines, . soit pour chauffer des locaux, soit pour produire de la chaleur à usage professionnel, soit pour produire (indirectement) du froid - pour la climatisation en particulier.


Le solaire actif haute température
On a, depuis longtemps, cherché à utiliser l'énergie solaire pour des températures voisines de 100 °C ou plus. Dans ces systèmes (les «fours solaires») on concentre optiquement le rayonnement, la figure ci-dessous illustrant l'une des tentatives d'A. Mouchot à l'Exposition Universelle de 1878. Entre 1864 et 1878 diverses installations solaires réalisées par A. Mouchot ont permis de fournir de la vapeur basse pression pour la production d'électricité. Les résultats obtenus sur une installation réelle ont été malheureusement de rentabilité insuffisante. Depuis lors d'autres tentatives ont eu lieu, en particulier en France (Odeiho), mais sans succès significatif. Il est, néanmoins, régulièrement question de reprendre le sujet.

LE SOLAIRE PASSIF

Le classement des systèmes solaires dans MémoCad
En laissant de côté les fours solaires, nous retenons trois catégories de systèmes :

• le solaire thermique passif, examiné plus en détail à la suite,
• le solaire actif thermique, présenté à la fiche mB32.3,
• et le solaire actif photovoltaïque. présenté à la fiche mB32.4.

Le solaire passif
Nous appelons «solaire passif» toute technique qui permet de réduire les besoins de chauffage grâce à une conception adéquate du bâti, sans recourir - sauf pour l'appoint - à des installations spécifiques telles que celles que nous examinerons dans le cadre du solaire actif.
Nous retenons ici deux procédés passifs :

• la récupération par les vitrages, utilisant une intégration naturelle et forte au bâti, présentée plus en détail au livret ME20. Les vitrages ;
• l'utilisation de murs extérieurs sous la forme que nous appelons héliodynamique, dits souvent «murs Trombe» (du nom de leur «inventeur» français), système dont les principes sont illustrés au schéma ci-dessous;

En dehors de la solution qui consiste à utiliser - pour le chauffage d'ambiance - les apports gratuits à travers les vitrages normaux, le solaire thermique passif est essentiellement représenté par le «mur Trombe» (du nom de son auteur), illustré ci-dessus. L'air ascendant, contenu dans la lame d'air derrière le vitrage, s'échauffe sous l'action du soleil, et se répartit alors dans le local arrière (dit «local chauffé» dans le schéma).
Ce système n'a connu que très peu d'applications. De plus son efficacité est, malheureusement, insuffisante dans le cadre des développements actuels.

LE CLASSEMENT DES SYSTÈMES THERMIQUES ACTIFS

Le classement courant
Il est commode de distinguer cinq systèmes :
1. Les services d'eau chaude de piscine,
2. Les chauffe-eau solaires individuels, dits souvent «CESI», le système le plus courant,
3. Les services solaires d'eau chaude, en habitat collectif ou bâtiment tertiaires,
4. Les systèmes solaires combinés (eau chaude + chauffage), dits souvent «SSC».
5. Les systèmes solaires de chauffage seul (systèmes actifs simples, soit à eau, soit à air). D'une manière générale ce sont surtout des systèmes utilisés dans les productions d'eau chaude, en complément de productions de chaleur à combustion ou électriques.

Le cas particulier des piscines
Alors que dans les autres systèmes l'eau chaude doit être produite à une température de 45 à 60 [°C], l'eau chaude fournie aux piscines doit l'être à une température de 30 [°C]. Comme nous le verrons par la suite cette distinction a beaucoup d'importance quant au choix de l'équipement de captation de l'énergie solaire (les capteurs).

Le cas particulier du chauffage
Bien que la publicité et les actions officielles considèrent la fonction «chauffage» comme essentielle, en particulier à travers les systèmes SSC, il faut reconnaître que le chauffage solaire actif est mal adapté aux bâtiments modernes bien isolés. En effet, dans ce dernier cas, les besoins essentiels se situent à des périodes non, ou très mal ensoleillées.


LES CAPTEURS SOLAIRES

Les capteurs de base
Le solaire thermique utilise des capteurs chargés de recueillir, localement, le rayonnement solaire. Ces capteurs (thermiques) appartiennent à l'une des quatre catégories suivantes :

• ou bien il s'agit d'absorbeurs, de simples tubes méplats en général, permettant de réchauffer l'eau des piscines intérieures ou extérieures de quelques degrés (3 à 4 K en général),
• ou bien il s'agit de capteurs plans à eau les plus courants en France, utilisés surtout dans les services d'eau chaude, plus rarement en chauffage à eau chaude ;
• ou bien il s'agit de capteurs plans à air, rares en France, servant à réchauffer l'air dans les systèmes de chauffage à air chaud ;
• ou bien il s'agit de capteurs à tubes sous vide, fournissant un fluide (frigorigène en général) à d'assez hautes températures, capteurs surtout destinés à des installations spécifiques, assez rares en France.

Les absorbeurs
Les absorbeurs sont les capteurs les plus simples, ne comportent pas de vitrage Ils sont utilisés pour le réchauffage d'eau de piscine. Ce sont, aujourd'hui, des nattes ou des ensemble de tubes en matériaux de synthèse, peu coûteux. Nous les signalons ici pour mémoire car il s'agit d'équipements de commodité sans calcul précis. Leur emploi plus systématique fait actuellement l'objet d'études.

Le principe des capteurs à eau
Les capteurs les plus courants sont conçus comme indiqué ci-contre. Ils utilisent l'eau (chauffée par le soleil) comme fluide caloporteur.
1 et 2 : vitrages
3 : plaque absorbante (métallique noire)
4 : tube (eau) évacuant la chaleur reçue par la plaque
5 : isolant.

Le principe des capteurs à air
Peu utilisés actuellement les capteurs à air fonctionnent schématiquement comme indiqué ci-contre.
1 et 2 : vitrages
3 : plaque absorbante (métallique noire)
5: isolant.

Le principe des capteurs sous vide
Pour améliorer le rendement des capteurs, et pour pouvoir atteindre des températures suffisamment élevées, ont été mis au point des capteurs à base de tubes sous vide.
Plusieurs configurations ont été tentées, la solution la plus simple figurant ci-dessous, les tubes étant regroupés sous la forme de panneaux plans.

LA PERFORMANCE DES CAPTEURS SOLAIRES

Le rendement normalisé des capteurs thermiques

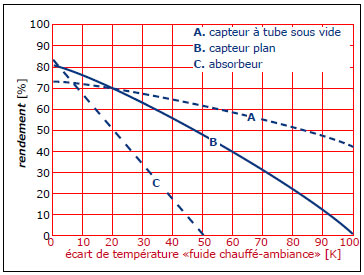

Les capteurs thermiques sont caractérisés par leur courbe de rendement, établie pour un flux solaire incident donné. Vous trouverez au schéma ci-dessous trois courbes types, correspondant aux catégories de base que nous venons de décrire (capteurs à air exclus). Ces courbes sont fournies pour un flux solaire incident de 1000 [W/m²], l'abscisse étant l'écart de température entre le fluide chauffé et l'air environnant le capteur. De tels résultats doivent être fournis pour chaque modèle de capteur commercialisé, avec référence à la norme d'essai (EN 12975, 12976, 12977).

La présentation précédente - normalisée - repose sur les conventions suivantes, le flux surfacique incident étant fixé conventionnellement à 1000 [W/m²] :

• figure en abscisse l'écart de température (Tf - Te), Tf étant la température de sortie du fluide chauffé et Te [°C] la température extérieure,
• figure en ordonnée le rendement, c'est à dire la rapport entre l'énergie thermique récupérée et le flux incident.

LA THÉORIE DU CAPTEUR PLAN

La théorie du capteur plan a fait l'objet, depuis les années 1940, d'un grand nombre de publications tournant autour des mêmes concepts, en particulier :
. le rendement optique ηo égal au flux absorbé par rapport au flux reçu,
. le rendement du capteur η égal au flux récupéré (sur l'eau pour les capteurs à eau) par rapport au flux reçu.

Le rendement optique
Grâce aux études précitées tous les constructeurs de capteurs solaires utilisent sensiblement les mêmes structures transparentes et absorbantes. De ce fait les rendements optiques se situent tous dans une plage relativement limité (ηo = 0,6 à 0,8). L'isolation du capteur Les pertes thermiques sont gouvernées par le coefficient des transmission K [W/m² K] du capteur vers l'ambiance. Les capteurs courants du commerce possèdent généralement les valeurs suivantes.
. Capteurs plans courants : K = 4 ± 0,2 [W/m² K] ;
. Capteurs avec tubes sous vide : K = 1,5 ± 0,4 [W/m² K] ;
. Capteurs de type «moquette» : K = 22 ± 4 [W/m² K].

Le rendement global
Le rendement du capteur (η) dépend du rendement optique et de l'isolation précédente, les calculs thermiques élémentaires conduisant à l'expression suivante :
η = ηo - K {(θm - θa) / φ}
. θm [°C] étant la température moyenne du fluide (entrée plus sorties divisé par deux),
. θa [°C] étant la température d'ambiance,
. φ étant le flux surfacique solaire [W/m²] reçu par le capteur.

LES «COMBUSTIBLES RENOUVELABLES»

De quoi s'agit t'il ? Les énergies renouvelables sont finalement, et par définition technique : . en dehors de celles qui ne rejettent aucun carbone à l'atmosphère, . celles qui rejettent un quantité de carbone égale à celle qui a été puisée précédemment dans l'atmosphère. Ce sont ce que nous appelons les «combustibles renouvelables», qui ne sont encore qu'au stade du développement. En voici un exemple. 1. En utilisant l'énergie du vent on produit de l'électricité, mais celle-ci n'est pas renvoyée au réseau public, étant directement utilisée pour fournir de l'hydrogène, lequel sert de médium intermédiaire. 2. En absorbant du carbone de l'atmosphère qu'on combine avec l'hydrogène précédent on obtient du méthane (CH4), qui sert de médium de stockage pour lutter contre les incertitudes du vent. 3. Ce méthane sert finalement de combustible gazeux traditionnel dans les installations de production de chaleur à combustion. Le point important est le suivant : la combustion du méthane rejette du carbone à l'atmosphère, mais ce n'est pas autre chose que le carbone absorbé dans l'atmosphère au début du cycle.

Télécharger le livret

Tweet
