Gaine tôle ou textile, salle blanche, niveaux sonores, ...
J'ai chiffré mon projet avec de la
gaine tôle. Tous mes réseaux sont tracés. Quelle économie
puis-je réaliser en passant avec de la gaine textile ?
On parle toujours de la gaine textile comme une solution très économique
par rapport à la solution traditionnelle.
Bien entendu, l'économie réalisée par le choix "
textile ", si elle est présente dans tous les cas, varie suivant
la nature du projet, du local à traiter et des objectifs recherchés.
L'économie la plus importante, quel que soit votre projet, réside
dans le temps de montage. De plus, la qualification des hommes nécessaire
à l'installation et au réglage d'un réseau textile
est inférieure à celle que l'on a coutume d'exiger pour un
réseau tôle. Une installation 2 à 3 fois plus rapide,
faite par des monteurs sans qualification " aéraulique "
spécifique, procure une économie de 25 à 30 % sur le
coût global.
A présent, plus la technicité du projet est élevée
( impliquant un choix de diffuseurs procurant un excellent contrôle
des vitesses par une forte induction par exemple ), plus l'économie
sur le coût global s'accroît de manière significative
avec l'alternative gaine textile. En effet, vient alors s'ajouter à
l'économie du montage, celle relative à la fourniture de matériel,
laquelle peut avoisiner les 30 % supplémentaires. Et ce même
si on a coutume de dimensionner les réseaux de gaines textiles plus
longs ou plus nombreux, pour obtenir un meilleur confort.
L'économie globale pour votre projet se situera donc dans une fourchette
de 30 à 60 % suivant l'analyse des données techniques fournies.
Est-ce que je peux envisager de chauffer mon
usine avec de la gaine textile ? Si oui, quels avantages par rapport à
une solution traditionnelle type "aérothermes" ?
Oui, la gaine textile n'est pas uniquement une solution de distribution
d'air froid pour entrepôts frigorifiques ou pour les zones sensibles
dans l'industrie agroalimentaire.
Par rapport à toutes les autres solutions traditionnelles "
air " et " non diffusantes " comme l'est le chauffage par
aérothermes directs, la distribution d'air par gaines textiles procure
de nombreux avantages pour le chauffage des locaux de grands volumes, quelle
que soit leur hauteur :
- D'abord, elle permet de lutter efficacement contre les problèmes
de stratification de l'air chaud. Ce qui procure des gains significatifs
sur les coûts de chauffage du local. Avec la solution traditionnelle,
on va obtenir une température élevée voire excessive
sous la toiture, due à l'ascension de l'air chaud, dont la densité
décroît avec la température, ce qui entraîne une
augmentation des déperditions à travers celle-ci et donc une
dépense énergétique nécessaire plus élevée.
Avec la gaine textile à induction on va faire en sorte de diminuer
le gradient entre le haut et le bas du local. Ainsi, pour un local de 5
m de hauteur, l'économie annuelle à l'exploitation est de
5 % minimum et pour un local de plus de 8 m de hauteur, elle peut aller
jusqu'à 15 %.
- Ensuite, on crée une distribution uniforme de l'air chaud dans
la zone d'activités. Les poches d'air froid sont évitées
et le confort obtenu est bien supérieur.
- Enfin, en général, on améliore le niveau sonore.
Au lieu de multiplier le nombre d'aérothermes qui sont autant de
sources sonores, on a au contraire une seule centrale de production d'air
chaud (CTA, générateur d'air chaud ...) et un seul réseau
complet de gaines textiles, ce qui permet un chauffage plus confortable
et moins bruyant, surtout si la centrale est hors du volume du local.
Quelle est la durée de vie d'une gaine
textile ? Dois-je envisager un changement à court, moyen ou long
terme ?
Les gaines textiles sont aujourd'hui étudiées au niveau
de leur constitution même (nature du tissu, qualité de la confection
à coutures, fermeture éclair …) pour durer. A condition
de respecter un minimum de critères :
Dans ces 2 cas, une filtration F8 minimum assurera une longue vie à
la gaine.
Finalement, quelle durée de vie ?
En général, une gaine textile est garantie 3 ans par le
fabricant. Si tous ces critères sont respectés, et si un
nettoyage régulier (1 fois tous les 3 ans au minimum et une fois
par an de préférence) est assuré, la gaine pourrait
durer de 7 à 10 ans voire plus longtemps pour les salles faiblement
empoussiérées et celles dont l'installation prévoit
une filtration F8 minimum.
Bien entendu, il en est autrement des installations qui nécessitent
un lavage en machine très fréquent des gaines textiles (certaines
industries de l'agroalimentaire le font une fois par mois) : une durée
de vie de 3 ans est là constatée.

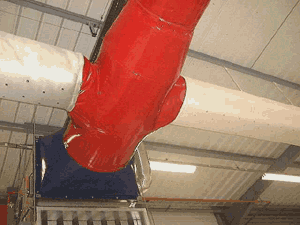

Peut-on réaliser un collecteur en matériau
textile à la sortie de mon rooftop ou dois-je préférer
raccorder mes antennes diffusantes textiles à un collecteur/plenum
en tôle ?
Oui il est très aisé à partir de matériau
textile de réaliser toutes sortes de pièces de forme : collecteur,
Té, plénum, transformation ou réduction circulaire
/ circulaire , rectangulaire / circulaire. Beaucoup d'installations l'ont
déjà adopté pour sa rapidité de fabrication
et sa facilité de mise en œuvre. De plus, cela donne un aspect
" tout textile " au réseau de gaines du meilleur effet
sur le plan visuel. On le raccorde à la sortie du Roof-Top comme
un plénum tôle ( via un système Metu ou comme une gaine
textile standard par un collier de serrage autour d'une virole). Cependant,
il faut savoir que ce collecteur ne sert pas ici de diffuseur mais seulement
de conduit d'air vers les antennes diffusantes textiles auxquelles il est
raccordé. Une perte de pression supplémentaire doit être
rajoutée pour le calcul du ventilateur. Elle est bien sûr supérieure
à celle qu'aurait procuré un collecteur / plénum en
tôle. Il est alors préférable d'adopter une vitesse
de circulation d'air plus faible que celle adoptée dans les antennes
diffusantes : autour de 5 m/s. Ainsi, la perte de pression est de 50 à
100 Pa suivant la longueur du collecteur, sa forme et son tissu.

Peut-on utiliser la gaine textile pour la
diffusion d'air dans une salle blanche ? Si oui, comment ?
Une salle blanche digne de ce nom possède des filtres dits à
" très haute efficacité " en position terminale
du réseau de distribution d'air. Autrement dit, plus rien n'est positionné
entre le filtre " absolu " et l'ambiance de la salle blanche.
Alors, pourquoi envisage -t-on aujourd'hui l'idée de la gaine
textile pour la salle blanche ?
> Parce que bien diffuser est presque aussi important que bien filtrer
si l'on veut assurer une bonne dilution de la pollution émise au
sein du volume protégé, un bon balayage aussi en tous points
de ce dernier afin qu'il n'y ait plus aucune zone morte où peuvent
s'accumuler particules ou micro-organismes indésirables.
> Parce qu'un filtre reste un mauvais diffuseur.
> Parce que la gaine textile est la solution de diffusion par excellence,
de par l'uniformité et le confort qu'elle procure.
Ici, l'enjeu pour la gaine textile est alors de ne pas créer d'émission
de particules au niveau de son tissu. Si on la place immédiatement
en aval du dernier étage de filtration, à très haute
efficacité, le taux de concentration particulaire compris dans l'air
diffusé au sortir de la surface de la gaine, ne doit donc jamais
être supérieur à celui mesuré au sortir de la
surface du filtre à très haute efficacité. Surtout
si on veut pouvoir l'installer dans les salles où la classe particulaire
attendue est du niveau ISO 5 (classe 100 selon FS 208 D) ou même ISO
6 à 7 (classe 1.000 ou 10.000).
Il faudra exiger de la gaine textile qu'elle soit testée dans des
conditions de salle blanche, avec un filtre d'efficacité H13 minimum
qui sera installé juste en amont de cette dernière. Et que
dans ces conditions, un taux de concentration particulaire de classe 100
(ISO 5) maximum soit mesuré à la diffusion de la gaine. Seul
un tissu mono-filament ou un tissu polyester ayant subi un traitement adapté
pourra répondre à cette exigence. Un tissu qui devra être
aussi facilement nettoyable.
Dans ces cas-là, adopter la technique de gaines textiles procure
un réel avantage pour le traitement d'air d'une salle blanche.
Est-ce que choisir la gaine textile par rapport
à la gaine tôle intégrant une diffusion traditionnelle
me fera gagner en niveau sonore ?
En général, oui.
D'abord, la gaine textile crée une régénération
moins élevée au niveau du col d'entrée dans la gaine,
par rapport à la solution gaine tôle, et ce à vitesse
au col identique.
La différence se fait surtout au niveau de la diffusion d'air. Du
fait de la répartition homogène sur une grande longueur et
du fait aussi qu'avec la gaine textile l'air, pour être diffusé,
n'a plus besoin de circuler via des flexibles terminaux, coudes et autres
plenums de grilles, tous composants induisant une régénération
conséquente, la régénération due à la
diffusion est toujours inférieure avec la solution gaine textile.
Parfois même, la gaine textile procure une atténuation significative,
comme c'est le cas surtout avec la gaine poreuse à diffusion totale
en raison de la répartition homogène du débit à
vitesse très faible sur une très grande surface de tissu.
Une analyse précise au cas par cas est cependant nécessaire
pour bien apprécier le niveau sonore résultant dans la salle,
en tenant compte des critères de sélection de votre projet.

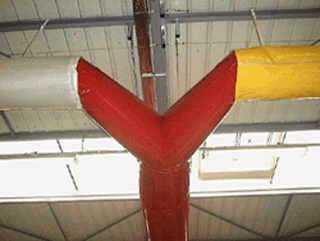

Est-il possible de réaliser des pièces
de forme en matériau textile ou souple pour les accidents de mon
réseau = coudes, piquages, culottes, Tés ?
Oui, car là se trouve l'un des intérêts de la gaine
textile. Vouloir diffuser sur de grandes longueurs, au dessus d'un plus
grand nombre de zones du local, signifie parfois vouloir des tracés
de gaines très " techniques ", à savoir comprenant
des coudes, des piquages, des pièces de réduction ou de transformation
aux endroits où il faut.
Cela constitue un coût toujours non négligeable en gaine tôle,
sans oublier le temps de réalisation et de montage qui peut retarder
un chantier. Réaliser ces pièces de forme en matériau
textile fait gagner beaucoup de temps en fabrication comme en montage, et
de plus en final l'esthétique du réseau est améliorée.
J'ai une centrale de traitement d'air existante
avec un ventilateur déterminé ? Aujourd'hui mon client souhaite
climatiser sa salle avec une diffusion par gaines textiles en utilisant
la CTA existante. Que faut-il vérifier ?
Il faut d'abord faire un plan du réseau de gaines pouvant diffuser
correctement l'air climatisé dans la salle, dans des conditions confortables
et avec des portées raisonnables. On peut ainsi en déduire
le débit par gaine tracée.
> Quelle diffusion adopter dans le but d'assurer le confort en mode chauffage
comme en mode rafraîchissement ?
> Le débit par gaine est-il compatible avec le mode de diffusion
adopté, connaissant les possibilités intrinsèques à
ce mode et les portées désirées ?
> Si oui, quelle perte de charge ( en Pa ) créera chacune des
gaines dimensionnées ?
Le ventilateur existant a -t-il une pression disponible suffisante au débit
calculé ?
Répondre à ces questions permet de vérifier si la CTA
existante peut être conservée ou si on doit aussi améliorer
l'existant.
J'ai prévu d'assurer la diffusion de
l'air par un réseau de gaines textiles dans mon local. Puis-je en
plus envisager la reprise de l'air à l'aide de la solution gaine
textile ? Comment assurer la reprise de l'air de façon optimale ?
La gaine textile est une solution de diffusion, donc d'insufflation, et
non de reprise ou d'extraction. Par conséquent, pour la reprise il
faut adopter les techniques traditionnelles de grilles avec plenum intégré.
Il est bon de noter en revanche que l'efficacité de la gaine textile
sur le plan de la diffusion fait qu'il n'est plus nécessaire de placer
un grand nombre de points de reprise ainsi qu'on a coutume de le faire avec
une diffusion traditionnelle.

Est-ce que je peux traiter un local de grande
hauteur en climatisation par déplacement d'air avec de la gaine textile
? Si oui, comment ?
Oui car le concept de déplacement d'air est compatible avec la
technologie de gaine textile. En effet, une diffusion par déplacement
d'air est par définition une diffusion d'air à très
basse vitesse sur une grande surface d'émission. Ce qui est aussi
par essence les conditions de travail d'une gaine textile poreuse à
diffusion totale ou partielle.
La seule différence est que la solution traditionnelle de déplacement
d'air envisage toujours de placer le diffuseur au sol et à proximité
des sources de chaleur, alors que les gaines textiles sont toujours disposées
en hauteur, suspendues à la toiture.
Malgré cela, la gaine textile est possible pour faire du déplacement
d'air. En effet, sans changer le mode de calcul climatique (charges thermiques
à considérer pour le calcul, calcul du débit, DT confort
…), la solution est de placer les gaines textiles poreuses à
environ 2,50 m du sol, le long des zones d'apports thermiques importants
(machines…). Il faudra en effet éviter de les placer juste au
dessus des zones d'apports mais décalées de la limite fictive
de ces dernières à une distance égale à 2 à
3 fois le diamètre des gaines.
DEMANDE TECHNIQUE
Téléchargez le dossier
Coordonnées F2A
1214, Rue Des Chartinières 01120 Dagneux
