Dans le cadre des certificats d’économies d’énergie (CEE), les opérations d’équilibrage hydraulique sont encadrées par les fiches BAR-SE-104 et BAT-SE-103, qui renvoient à la fiche explicative FE28 (source ATEE). Si ce référentiel constitue aujourd’hui un cadre structurant pour la profession, le retour d’expérience de terrain montre que certaines notions gagneraient à être mieux précisées afin d’en améliorer la lisibilité, la cohérence opérationnelle et la robustesse en cas de contrôle.
Un référentiel devenu central dans le dispositif CEE
Le rééquilibrage hydraulique des installations de chauffage à eau chaude est aujourd’hui un levier majeur d’amélioration du confort thermique et de performance énergétique dans les bâtiments collectifs.
Dans le cadre du dispositif des certificats d’économies d’énergie, ces opérations sont encadrées par les fiches standardisées BAR-SE-104 et BAT-SE-103, qui renvoient à la fiche explicative FE28 – Rééquilibrage d’une installation de chauffage à eau chaude (Source ATEE).
Au fil du temps, cette fiche s’est imposée comme un document de référence pour la réalisation, la justification et le contrôle des opérations d’équilibrage hydraulique.
Elle présente un intérêt majeur : elle reconnaît plusieurs approches méthodologiques pour réaliser l’équilibrage, tout en imposant une preuve finale du résultat par la mesure des températures d’ambiance.
Toutefois, l’augmentation du nombre d’opérations, la diversité des pratiques et l’hétérogénéité croissante des interventions observées sur le terrain montrent que certaines notions mériteraient aujourd’hui d’être clarifiées.
Trois grandes familles de méthodes d’équilibrage
Dans l’esprit de la fiche FE28, plusieurs approches peuvent être mobilisées pour réaliser l’équilibrage d’une installation de chauffage à eau chaude.
On distingue généralement trois grandes familles de méthodes :
- les méthodes fondées sur le calcul hydraulique, avec vérification du résultat par mesure des débits ou des températures de retour ;
- les méthodes fondées sur la mesure des débits, consistant à ajuster les organes d’équilibrage pour atteindre les débits cibles calculés à partir des déperditions thermiques du bâtiment (type Régis) ;
- les méthodes fondées sur la mesure des températures de retour, reposant sur l’observation du comportement thermique réel du réseau et l’ajustement progressif des réglages hydrauliques (type Equilog).
Cette pluralité constitue un élément structurant du référentiel car elle permet d’adapter les opérations d’équilibrage aux caractéristiques très diverses des installations rencontrées dans le parc existant.
Méthodes fondées sur le calcul : la logique de la modélisation
Les méthodes fondées sur le calcul hydraulique reposent sur une modélisation théorique du réseau de chauffage.
Dans cette approche, on commence par déterminer les déperditions thermiques du bâtiment afin d’évaluer les besoins de puissance dans chaque circuit ou émetteur. Ces besoins permettent ensuite de calculer les débits théoriques nécessaires.
À partir de ces données, l’hydraulique du réseau est modélisé afin de déterminer les pertes de charge dans les différentes antennes, colonnes et organes de réglage. Les positions théoriques des vannes d’équilibrage peuvent alors être calculées.
Méthodes fondées sur la mesure des débits : un réglage directement sur le terrain
Les méthodes fondées sur la mesure des débits reposent sur une logique différente.
Le calcul thermique du bâtiment est utilisé pour déterminer les débits cibles nécessaires au bon fonctionnement des circuits ou des émetteurs, mais l’hydraulique complète du réseau n’est pas modélisé.

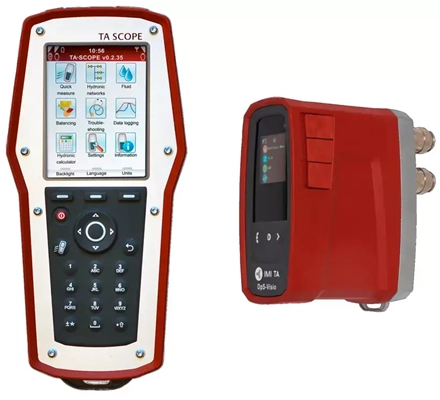

L’équilibrage est alors réalisé directement sur le terrain par mesure des débits ou des pressions différentielles sur les vannes d’équilibrage.
Cette approche est opérationnelle et largement utilisée, mais elle suppose que les débits théoriques utilisés correspondent encore aux besoins thermiques réels de l’installation.
Méthodes fondées sur la température de retour : une lecture thermique directe du réseau
Les méthodes fondées sur la mesure des températures de retour reposent sur l’analyse du comportement thermique réel du réseau.
Elles intègrent directement :
- les déperditions réelles du bâtiment
- les pertes du réseau
- les conditions d’exploitation
Quand les débits théoriques ne correspondent plus à la réalité
Dans de nombreuses installations existantes, les débits cibles proviennent du dimensionnement initial du bâtiment ou d’une étude thermique réalisée lors de la conception de l’installation.
Or les réseaux évoluent avec le temps : remplacement d’émetteurs, modifications partielles du réseau, rénovation thermique du bâtiment, interventions successives d’exploitation.
Ces évolutions peuvent modifier les conditions réelles de fonctionnement du réseau. Les débits théoriques d’origine ne reflètent donc pas toujours exactement les besoins thermiques actuels.
Dans ce contexte, l’observation du comportement thermique réel du réseau devient particulièrement précieuse.
L’origine des données de calcul : une question de traçabilité
Dans de nombreuses opérations d’équilibrage, les débits théoriques utilisés proviennent de calculs thermiques réalisés par un bureau d’études lors de la conception du bâtiment ou lors d’études ultérieures.
Or l’équilibrage est rarement réalisé par l’auteur de ces calculs. Les intervenants peuvent être différents : bureau d’études, entreprise d’installation, exploitant ou prestataire spécialisé.
Dans ce contexte, la traçabilité des données de calcul devient un point important. Il peut être utile de mentionner dans le rapport d’équilibrage l’origine des calculs thermiques utilisés comme référence : structure ayant réalisé l’étude, date du calcul et coordonnées permettant d’y accéder en cas de contrôle.
Température de retour : un indicateur du fonctionnement réel
La température de retour constitue un indicateur direct du comportement thermique du réseau.
Elle permet d’observer comment la chaleur est réellement distribuée dans les circuits et comment chaque antenne du réseau dissipe l’énergie fournie par la production.
Dans les méthodes fondées sur le calcul ou sur la mesure des débits, la mesure des températures de retour permet de vérifier la cohérence thermique du réglage hydraulique.
Le périmètre réel des organes d’équilibrage
L’équilibrage hydraulique doit être apprécié à l’échelle globale de l’installation.
Sont notamment concernés :
- les tés de réglage de pieds de colonne
- les vannes d’équilibrage hydrauliques de pieds de colonne ou d’antenne
- les organes de réglage situés sur les collecteurs de planchers chauffants (tés de réglage).
Températures d’ambiance : la preuve finale de l’équilibrage
Quelle que soit la méthode utilisée pour réaliser l’équilibrage hydraulique, la fiche FE28 prévoit une vérification finale par enregistrement des températures d’ambiance dans les logements ou les locaux chauffés.
Ces mesures doivent être réalisées à l’aide d’enregistreurs de température d’ambiance permettant un relevé continu et horodaté, afin de suivre l’évolution thermique des logements sur plusieurs jours.
La fiche FE28 précise que les températures doivent être mesurées sur une durée minimale de quatre jours avec un enregistreur, les enregistrements pouvant partiellement couvrir l’opération d’équilibrage, avec au moins deux jours d’enregistrement postérieurs à la fin de l’opération.
Deux conditions doivent donc être respectées simultanément :
- une durée minimale totale de quatre jours d’enregistrement,
- comprenant au moins deux jours après la fin de l’équilibrage.
La fiche ne fixe pas explicitement un nombre de jours de mesure avant l’opération, puisqu’elle précise simplement que les enregistrements peuvent partiellement couvrir celle-ci.
En pratique, les campagnes de mesure sont souvent organisées selon la configuration suivante :
| Période | Durée Typique |
| Avant équilibrage | 2 jours |
| Après équilibrage | 2 jours minimum |
| Durée totale | 4 jours minimum |
Toutefois, la fiche permet également que les quatre jours d’enregistrement soient réalisés après l’opération, dès lors que la durée minimale totale est respectée et que deux jours au minimum sont postérieurs à l’équilibrage.
Analyse des températures : une comparaison réalisée de nuit
La fiche FE28 précise que la comparaison des températures d’ambiance doit être réalisée hors périodes d’apports gratuits et hors phases de relance du chauffage, en période nocturne ou très matinale.
Cette exigence méthodologique est essentielle.
En journée, les températures d’ambiance peuvent être influencées par des facteurs indépendants du fonctionnement hydraulique de l’installation :
- apports solaires,
- occupation des logements,
- cuisson,
- appareils électriques,
- ouverture des fenêtres.
Ces phénomènes peuvent modifier la température intérieure sans lien direct avec l’équilibrage hydraulique.
L’analyse nocturne permet au contraire d’observer le comportement thermique du réseau dans des conditions plus stables, où les écarts de température reflètent essentiellement la répartition des débits dans l’installation.
Nombre d’enregistreurs : ce que prévoit la fiche FE28
La fiche FE28 précise également le nombre minimal d’enregistrements à réaliser sur un circuit de chauffage.
Elle indique que :
- jusqu’à 100 logements ou 10 000 m² chauffés, le nombre minimal d’enregistrements est de 3,
- un enregistrement supplémentaire est ajouté par tranche de 50 logements ou 5 000 m²,
- avec un nombre maximal de 6 enregistrements par circuit de chauffage.
Le texte précise que ce dimensionnement s’applique au circuit de chauffage, défini comme un réseau alimenté par une régulation centrale de température de départ.
Dans la pratique hydraulique, cela correspond généralement à un réseau alimenté par une pompe de circulation et une régulation commune.
Cette précision est importante, car le nombre d’enregistreurs ne doit pas être calculé uniquement à partir du nombre total de logements d’un parc immobilier, mais pour chaque circuit hydraulique indépendamment.
Exemple de dimensionnement par circuit
Prenons l’exemple d’un parc de 250 logements alimenté par deux circuits de chauffage distincts :
- circuit A : 100 logements
- circuit B : 150 logements
Dans ce cas :
- le circuit A nécessite 3 enregistreurs minimum,
- le circuit B nécessite 4 enregistreurs minimum.
L’opération nécessitera donc 7 enregistreurs au total, car chaque circuit doit faire l’objet d’une analyse thermique représentative.
Implantation des enregistreurs dans le bâtiment
Au-delà du nombre d’enregistreurs, leur implantation dans le bâtiment est déterminante.
La fiche FE28 précise que les logements instrumentés doivent être sélectionnés en diagonale sur le circuit de chauffage, en répartissant les enregistrements du point le plus proche de la chaufferie ou de la sous-station jusqu’à l’extrémité du circuit, et sur différentes positions verticales du bâtiment (bas, milieu, haut).
Cette répartition permet de couvrir les différentes extrémités hydrauliques du réseau et d’identifier plus facilement les éventuels écarts thermiques entre les différentes parties de l’installation.
Minimum réglementaire et bonne pratique technique
Le nombre d’enregistreurs prévu par la fiche FE28 constitue un minimum réglementaire permettant de vérifier l’homogénéité thermique du circuit.
Toutefois, dans certaines configurations — notamment dans les grands ensembles immobiliers ou dans les installations comportant plusieurs bâtiments ou plusieurs branches hydrauliques — il peut être techniquement pertinent d’augmenter le nombre de points de mesure afin d’améliorer la représentativité de l’analyse thermique.
Même si la comparaison des températures est réalisée en période nocturne afin de limiter l’influence des apports internes, le comportement des occupants peut encore introduire des biais ponctuels (fenêtres ouvertes, consignes thermostatiques différentes, ventilation).
L’augmentation du nombre d’enregistreurs peut donc permettre de fiabiliser l’analyse statistique des écarts de température, tout en restant conforme aux exigences minimales de la fiche FE28.
Attention aux erreurs de mesure
Il convient enfin de rappeler que les thermomètres infrarouges ou thermomètres laser mesurent la température de surface des matériaux et non la température de l’air ambiant.
Un mur, un meuble ou un radiateur ne reflètent pas nécessairement la température réelle de la pièce.
Les mesures exigées par la fiche FE28 doivent donc être réalisées à l’aide d’enregistreurs de température d’ambiance adaptés, afin de garantir la fiabilité de l’analyse thermique.
Quelle que soit la méthode utilisée pour réaliser l’équilibrage hydraulique, la fiche FE28 impose une vérification finale par enregistrement des températures d’ambiance.
Ces mesures doivent être réalisées à l’aide d’enregistreurs de température d’ambiance permettant un relevé continu et horodaté sur plusieurs jours.
Il est important de rappeler que les thermomètres infrarouges ou thermomètres laser mesurent la température de surface des matériaux et non la température de l’air ambiant.
Tableau comparatif des méthodes
| Méthode | Principe | Rapidité | Complexité | Limite |
|---|---|---|---|---|
| Calcul hydraulique | Modélisation du réseau | Lente | Elevée | Dépend des données de conception |
| Mesure des débits (type Régis) | Réglage par débit cible | Moyenne | Moyenne | Débits parfois obsolètes |
| Température de retour (Type Equilog) | Lecture thermique du réseau | Rapide à moyenne | Moyenne | Nécessite une analyse thermique rigoureuse |
SOLUTIONS PRODUITS : une approche intelligente de l’équilibrage basée sur la température de retour
Dans les installations existantes, les approches classiques montrent leurs limites face aux écarts entre données théoriques et fonctionnement réel. Des solutions innovantes permettent désormais d’ancrer l’équilibrage hydraulique dans une lecture thermique concrète du réseau.

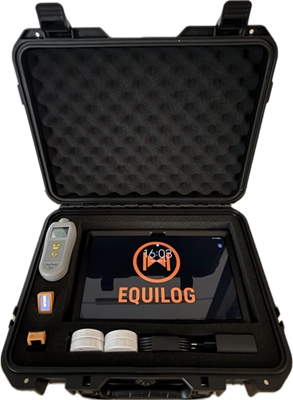

Le logiciel EQUILOG développé par MAPSEC s’inscrit dans cette logique en s’appuyant sur l’analyse des températures de retour pour piloter les réglages hydrauliques.
Son approche repose sur plusieurs leviers clés :
- analyse en temps réel du comportement thermique du réseau
- identification rapide des déséquilibres hydrauliques
- ajustement progressif des organes de réglage basé sur des données mesurées
- prise en compte des conditions réelles d’exploitation et des évolutions du bâti
Contrairement aux méthodes basées uniquement sur les débits théoriques, EQUILOG permet de s’affranchir des limites liées aux données de conception parfois obsolètes.
Pour les bureaux d’études, exploitants et installateurs, cette solution apporte une lecture claire du fonctionnement hydraulique et facilite la prise de décision sur le terrain. Elle contribue également à améliorer la traçabilité des opérations et la cohérence avec les mesures de température d’ambiance exigées par la fiche FE28.
Ainsi, EQUILOG constitue une réponse adaptée aux enjeux actuels d’équilibrage hydraulique dans le cadre des CEE, en conciliant performance énergétique, fiabilité des réglages et confort thermique.
Conclusion
La fiche FE28 constitue aujourd’hui un référentiel essentiel pour structurer les opérations d’équilibrage hydraulique dans le cadre des certificats d’économies d’énergie.
La pluralité des méthodes qu’elle reconnaît est une force. Toutefois, certaines clarifications pourraient renforcer la lisibilité du dispositif : distinction des méthodes, traçabilité des données de calcul, définition du périmètre des organes d’équilibrage et interprétation opérationnelle des règles relatives aux enregistrements de température.
Ces clarifications contribueraient à améliorer la qualité des opérations et la cohérence des contrôles, tout en renforçant la crédibilité du dispositif d’équilibrage hydraulique.
