Humidification et décarbonation : vers une transition de l’isotherme à l’adiabatique avec la solution HCE

PROBLÉMATIQUE : L’humidification au défi de la transition énergétique et de la décarbonation

Dans un contexte de transition énergétique et de réduction des émissions de CO₂, les systèmes de traitement d’air sont appelés à évoluer. Parmi eux, l’humidification reste encore trop souvent oubliée dans les stratégies de performance environnementale, alors qu’elle représente un levier concret de décarbonation.

Ce processus, pourtant essentiel au confort hygrothermique, joue également un rôle clé dans la préservation des équipements sensibles. Bien dimensionnée et bien pilotée, l’humidification peut être optimisée pour réduire significativement son empreinte carbone.

Cet article propose d’explorer la transition des systèmes d’humidification isothermes, historiquement dominants, vers des solutions adiabatiques, plus sobres, plus durables et mieux alignées avec les objectifs de performance énergétique des bâtiments.

Analyse et savoir-faire de l’industriel : maîtrise de l’humidification isotherme et choix stratégique de l’adiabatique

Humidification isotherme : fonctionnement et limites

L’humidification isotherme repose sur la production de vapeur d’eau par chauffage, généralement à l’aide de générateurs électriques ou à gaz.

Historiquement, les humidificateurs vapeur fonctionnant au gaz ont été largement utilisés. Très efficaces, ils présentent néanmoins un inconvénient majeur dans le contexte actuel : ils consomment une énergie carbonée. Leur utilisation est donc appelée à se restreindre, se limitant à terme à des applications spécifiques, notamment des procédés industriels exigeant de la vapeur sous pression.

Aujourd’hui, les générateurs électriques sont les plus répandus. Ils sont capables de produire des débits de vapeur jusqu’à 100 kg/h, pour une consommation énergétique moyenne d’environ 0,7 kWh par kilogramme de vapeur produite.

Ils se déclinent principalement en deux technologies :

• les humidificateurs à électrodes
• les humidificateurs à résistances

Les systèmes à électrodes utilisent la conductivité naturelle de l’eau pour produire de la vapeur par effet Joule. Ce principe permet une installation simple, un fonctionnement économique, et s’adapte particulièrement bien aux bâtiments tertiaires, où les besoins sont réguliers mais modérés.

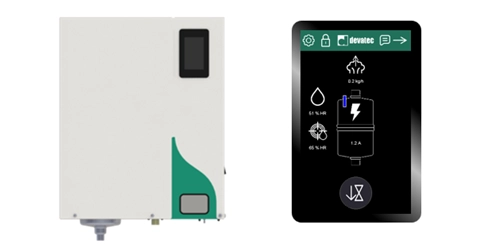

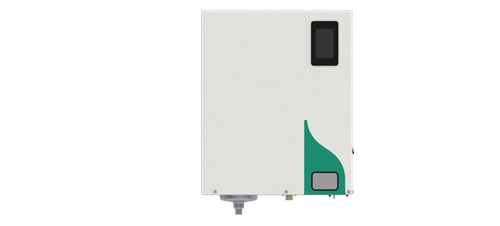

Humidificateur vapeur à électrodes ELMC et son écran tactile


Les humidificateurs à résistances, quant à eux, fonctionnent selon un principe différent : l’eau est chauffée à l’aide de résistances électriques immergées, ce qui permet une production de vapeur indépendante de la conductivité de l’eau.

Ce système présente un avantage en matière de régulation, généralement plus précise que celle offerte par les modèles à électrodes.

Bien qu’ils soient plus coûteux à l’achat, ces humidificateurs ont la capacité de fonctionner avec de l’eau déminéralisée, ce qui permet de réduire significativement les besoins de maintenance. Cette caractéristique en fait une solution fiable pour les environnements à forte exigence, comme les laboratoires, les hôpitaux ou certaines applications industrielles sensibles, où la stabilité hygrométrique et l’hygiène sont prioritaires.

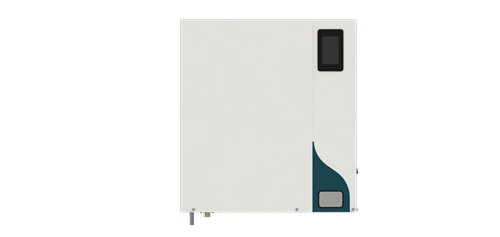

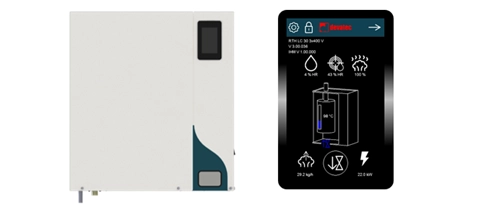

Humidificateur vapeur à résistances RTH et son écran tactile

Avantages de l’humidification isotherme

Les systèmes d’humidification isotherme présentent plusieurs atouts techniques qui justifient leur usage dans des contextes exigeants :

• Un contrôle précis de l’humidité relative, gage de stabilité pour les environnements sensibles
• Une indépendance vis-à-vis de la température ambiante, permettant une régulation constante quelles que soient les conditions
• Une solution particulièrement adaptée aux environnements critiques, tels que les laboratoires, salles blanches ou établissements hospitaliers
• Une installation simple, avec la possibilité de déployer des systèmes décentralisés, pièce par pièce
• Un très haut niveau d’hygiène, conforme aux normes les plus strictes

Inconvénients

Ces avantages s’accompagnent toutefois de contraintes énergétiques :

• Une consommation d’énergie élevée, liée à la nécessité de vaporiser l’eau
• Une empreinte carbone importante, en particulier si l’alimentation électrique provient d’une énergie non décarbonée
• Des coûts d’exploitation plus élevés que les technologies alternatives, notamment sur les longues périodes de fonctionnement

Solutions produits : EVAPACK^R et l’humidification HCE comme réponse adiabatique à la décarbonation

Humidification adiabatique : une alternative plus verte

L’humidification adiabatique constitue une technologie à la fois éprouvée, simple dans son principe et puissante dans ses applications, notamment dans une logique de sobriété énergétique et de réduction des émissions de CO₂.

Principe de fonctionnement

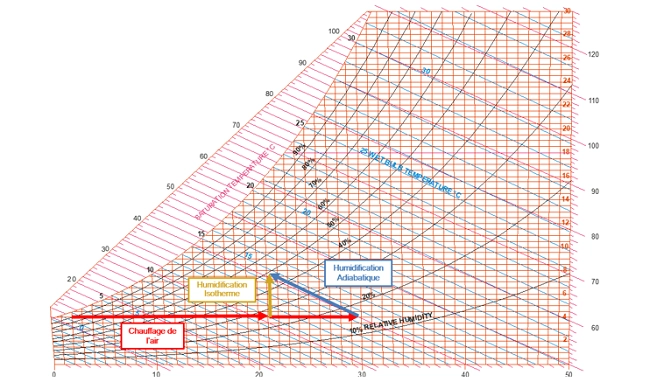

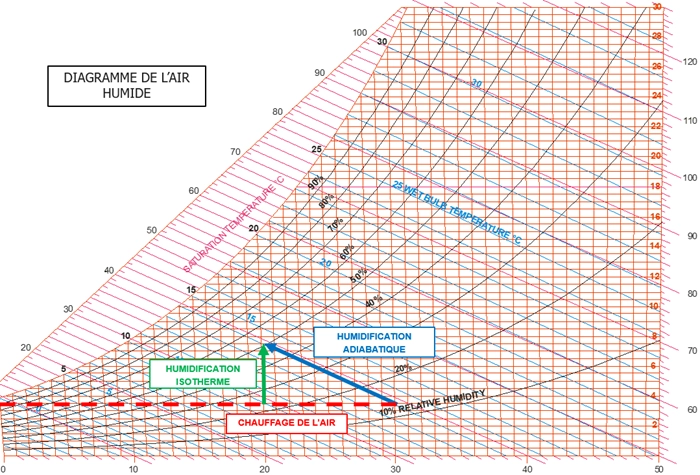

Son fonctionnement repose sur l’évaporation naturelle de l’eau dans l’air ambiant. Contrairement à l’humidification isotherme, qui nécessite de chauffer l’eau pour produire de la vapeur, l’adiabatique exploite la chaleur contenue dans l’air lui-même pour transformer l’eau en humidité.

Ce phénomène produit deux effets immédiats :

• Une augmentation de l’humidité relative de l’air
• Une baisse de sa température, grâce à l’effet de refroidissement adiabatique

Inconvénients à prendre en compte

Comme toute technologie, l’humidification adiabatique présente quelques limites qu’il convient de maîtriser :

• Un risque potentiel de développement bactérien, qui exige une attention particulière portée à la qualité de l’eau et à l’entretien des équipements.
• Une réactivité moindre comparée aux systèmes isothermes, en raison de la dépendance aux conditions d’hygrométrie ambiante.

Bénéfices énergétiques et leviers de décarbonation

Le refroidissement induit par l’humidification adiabatique nécessite, dans certains cas, un préchauffage complémentaire de l’air. Cette contrainte peut être transformée en opportunité énergétique, en couplant le système à :

• des pompes à chaleur (PAC),
• des dispositifs de free cooling,
• ou encore des algorithmes de pilotage intelligent, capables d’optimiser en temps réel les besoins thermiques.

Ce couplage permet :

• Une réduction significative des émissions de CO₂, notamment lorsque le chauffage de l’air est assuré par une PAC ou par récupération d’énergie
• Une intégration fluide dans des stratégies globales de rafraîchissement passif ou de gestion intelligente de l’énergie

Technologies disponibles pour l’humidification adiabatique

Dans les secteurs industriels et tertiaires, lorsque les besoins en humidification sont élevés, deux grandes familles de technologies adiabatiques sont couramment utilisées :

• Les humidificateurs à panneaux d’évaporation hygiéniques
• Les systèmes de pulvérisation à haute pression

Lorsqu’on compare ces deux approches, il apparaît que la technologie à média humide (ou panneau d’évaporation) présente de nombreux avantages, tant sur le plan énergétique que sur les aspects d’hygiène, de maintenance et de simplicité de mise en œuvre.

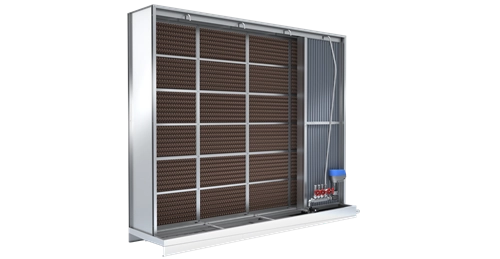

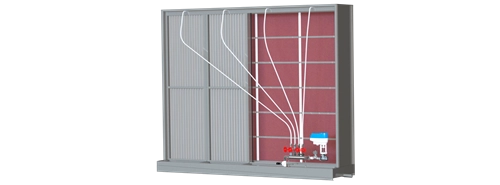

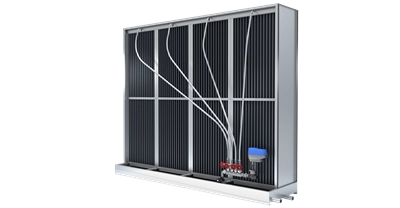

EvaPack®, sans séparateur de gouttelettes


Comparaison entre média humide et pulvérisation haute pression



C’est pourquoi, chez Devatec / Armstrong, nous avons fait un choix stratégique fort : celui d’arrêter le développement de nouveaux humidificateurs à pulvérisation haute pression pour nous recentrer sur une technologie plus durable et mieux maîtrisée.

De cette volonté est née EVAPACK^R, le seul humidificateur à panneau d’évaporation hygiénique capable de fonctionner sans pertes ni recirculation d’eau, tout en utilisant de l’eau osmosée. Ce dispositif permet un contrôle proportionnel précis de la quantité d’eau injectée dans l’air.

Cette innovation donne naissance à une nouvelle approche : l’humidification HCE, pour Hygiénique avec Contrôle de l’Évaporation.

Grâce à cette solution, nous conservons les qualités essentielles des systèmes isothermes traditionnels : précision, réactivité et régulation stable, tout en y ajoutant une performance environnementale supérieure. C’est une réponse concrète aux enjeux actuels de décarbonation, sans compromis sur les performances techniques ni sur la qualité de l’air traité.

Avantages de l’EVAPACK^R; en milieu industriel

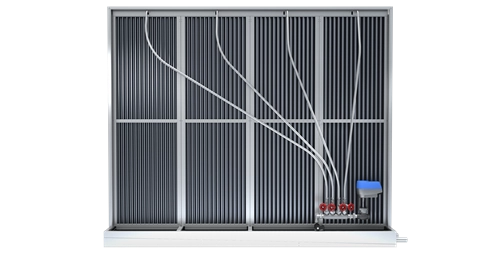

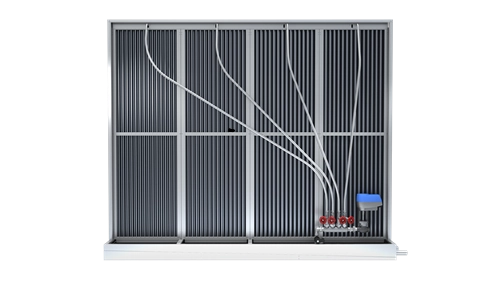

EvaPack® tout inox, avec séparateur de gouttelettes, vue de face

1. Simplicité mécanique et robustesse

Les humidificateurs à média humide fonctionnent sans buses ni systèmes de pressurisation complexes. Moins de pièces mobiles signifie moins de risques de panne et une maintenance largement simplifiée. C’est une solution idéale pour les environnements industriels exigeants, où la fiabilité est un critère essentiel.

2. Hygiène maîtrisée

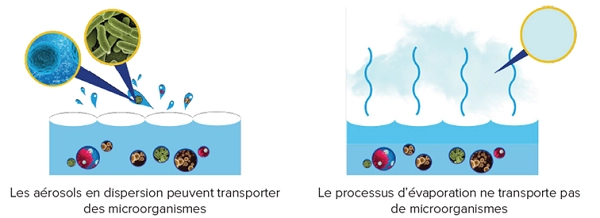

L’eau est évaporée naturellement, sans formation d’aérosol. Contrairement aux systèmes par pulvérisation, il n’y a pas de gouttelettes en suspension, ce qui limite fortement les risques de contamination de l’air et les dépôts sur les machines ou les produits sensibles.
L’appareil est fabriqué en inox, avec un média d’évaporation inorganique, et bénéficie de la certification hygiénique VDI 6022.

3. Consommation énergétique réduite

L’EVAPACK^R est moins énergivore que la pulvérisation, en particulier lorsqu’il fonctionne sur de longues périodes. Cela en fait une solution pertinente dans une optique de réduction des consommations globales.

4. Fonctionnement en eau osmosée

Le système est parfaitement adapté à l’utilisation d’eau osmosée, qu’elle soit standard (30 µS/cm) ou ultrapure (18 MΩ/cm, soit 0,055 µS/cm). Il permet un contrôle précis de l’évaporation sur toute la plage de fonctionnement, de 0 à 100 %. Cette régulation fine contribue à limiter les pertes en eau tout en assurant le maintien du point de consigne.
Il est également possible de faire fonctionner l’EVAPACK^R avec de l’eau de pluie, offrant ainsi un levier supplémentaire pour réduire la consommation de ressources.

Applications possibles avec l’EVAPACK^R

Industrie pharmaceutique et électronique

Dans les environnements sensibles où la régulation de l’humidité est critique pour la qualité des produits ou la sécurité des équipements, les humidificateurs à média humide comme EVAPACK^R sont particulièrement privilégiés.

Ils sont sélectionnés pour leur stabilité de fonctionnement, leur compatibilité avec les normes sanitaires les plus strictes, ainsi que pour leur faible impact énergétique. Ce dernier point est particulièrement pertinent dans les salles blanches, laboratoires ou sites à atmosphère contrôlée, où l’efficacité énergétique doit aller de pair avec des exigences élevées de qualité de l’air.

L’humidification adiabatique est également pertinente dans les bâtiments à forte fréquentation ou à haute charge thermique :

• Centres de données : gestion thermique passive
• Industries agroalimentaires : maintien de l’hygrométrie sans altérer les produits
• Établissements scolaires et crèches : confort hygrothermique avec faible consommation

Transition technologique : enjeux et conditions de réussite

Passer de l’humidification isotherme à l’adiabatique ne se fait pas sans adaptation. Plusieurs facteurs doivent être pris en compte :

• Conditions climatiques : l’efficacité adiabatique dépend de l’hygrométrie extérieure
• Qualité de l’eau : bien que pouvant fonctionner avec de l'eau potable, nous conseillons l'utilisation d'eau à osmose inverse pour éviter les dépôts calcaires, limiter la consommation d'eau et réduire fortement la maintenance.
• Maintenance : prévention du développement microbiologique
• Conception des réseaux d’air : optimisation des débits et des zones de diffusion – vitesse d’air plus faibles.

Humidification et décarbonation : une synergie à construire

L’humidification HCE s’inscrit pleinement dans une logique de décarbonation des bâtiments tertiaires et industriels. Elle peut être couplée à :

1. Des systèmes de ventilation naturelle
2. Des PAC (pompes à chaleur) pour réduire la consommation d’énergie nécessaire au préchauffage de l’air nécessaire avec l’humidification adiabatique
3. Des outils de pilotage intelligent pour ajuster les besoins en temps réel

Feuille de route en trois étapes

Pour garantir le bon déploiement d’un système d’humidification adiabatique HCE, Devatec recommande une approche séquencée, structurée en trois étapes clés.

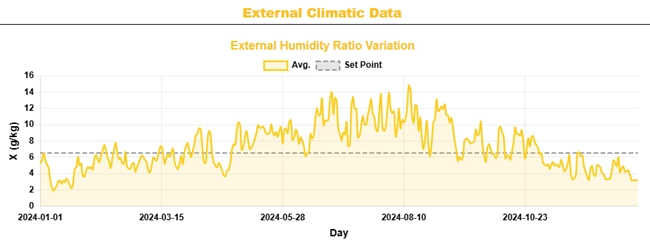

La première consiste à réaliser un audit énergétique, complété par une analyse économique prenant en compte les tarifs énergétiques en vigueur et le retour sur investissement visé.

La deuxième phase porte sur le dimensionnement du système et le traitement de l’eau. Elle inclut le choix du débit optimal, la sélection de la technologie la plus adaptée, ainsi que l’installation d’un dispositif d’osmose inverse ou de déminéralisation, selon les besoins.

Enfin, la troisième phase concerne le commissioning et le suivi de performance. Cette étape comprend l’intégration complète du système au Building Management System (BMS), ainsi que la mise en place d’un plan de maintenance conforme à la norme VDI 6022, incluant notamment le contrôle microbiologique régulier.

Les humidificateurs isothermes électriques restent une solution parfaitement adaptée pour les installations de faible capacité, notamment en dessous de 100 kg/h. Leur précision de régulation, leur stabilité hygrométrique, ainsi que leur compatibilité avec des environnements sensibles en font des équipements fiables et éprouvés dans de nombreux secteurs industriels.

C’est pourquoi, chez Devatec, nous continuons à produire et proposer les deux technologies, isotherme et adiabatique, afin de répondre au plus juste aux besoins spécifiques de chaque application.

Cela étant, l’humidification adiabatique s’impose de plus en plus comme une alternative pertinente, notamment pour les installations souhaitant réduire leur consommation énergétique et leur empreinte carbone. Elle permet notamment de se passer des infrastructures vapeur, lorsque celles-ci sont exclusivement dédiées à l’humidification, ce qui simplifie les installations tout en améliorant leur performance environnementale.

Notre solution d’humidification HCE (Hygiénique avec Contrôle de l’Évaporation), unique sur le marché, offre un contrôle proportionnel précis, et combine les avantages techniques des systèmes traditionnels avec les bénéfices énergétiques d’une technologie adiabatique pensée pour les enjeux d’aujourd’hui.

Pour étudier votre projet et chiffrer vos économies, contactez nos ingénieurs !

Resources.

• ASHRAE Standard 62.1, Section 5.4 « Humidity Control »
• ASHRAE Standard 90.1, Section 6.4 « Energy Efficiency Requirements »
• ASHRAE Handbook – Applications, Chapter 64 « Moisture and Mold »
• VDI 6022 « Hygienic Standards for HVAC Systems »
