APPROCHE TECHNIQUE
La régulation connectée des chaufferies collectives consiste à optimiser automatiquement le fonctionnement des installations thermiques grâce à l'intégration de données temps réel et d'algorithmes prédictifs. L'objectif étant d'atteindre les performances énergétiques exigées par la réglementation tout en maintenant le confort thermique optimal dans tous les logements desservis.
Vous découvrirez dans cette Parole d'Expert les enjeux réglementaires actuels, les innovations techniques et une solution performante développée par BT Régulation : la gamme BT Système équipée de la fonction "correction d'ambiance" qui permet des économies d'énergie démontrées allant jusqu'à 35% en période de transition climatique.
Innovation majeure : la correction d'ambiance adaptative qui analyse en temps réel les conditions d'occupation et météorologiques pour optimiser automatiquement les consignes de chauffage.
ANALYSE ET SAVOIR-FAIRE
Point réglementation sur l'optimisation énergétique des chaufferies
- Pour les bâtiments neufs : La RE2020 (Réglementation Environnementale, obligatoire pour tout PC déposé après le 1er janvier 2022) impose une réduction de 30% de l'impact climatique par rapport à la RT2012. Les systèmes de régulation intelligente deviennent indispensables pour atteindre ces objectifs de performance.
- Pour la rénovation des bâtiments existants : Le décret tertiaire impose des objectifs de réduction des consommations énergétiques de 40% d'ici 2030, 50% d'ici 2040 et 60% d'ici 2050. L'optimisation des systèmes de régulation constitue un levier prioritaire pour respecter ces échéances.
- Concernant l'optimiseur de relance : La fiche standardisée CEE "Optimiseur de relance en chauffage collectif" (BAR-TH-160) exige une fonction basée sur l'apprentissage adaptatif conforme à la norme NF EN 12098-1. Cette fonction doit permettre l'arrêt et le démarrage optimisé du système de chauffage selon l'inertie thermique spécifique du bâtiment.
Les défis techniques de la régulation en période de transition (mi-saison)
Système hydraulique sans régulation adaptative
La régulation traditionnelle par courbe de chauffe présente des limitations majeures :
- En période hivernale stable : Fonctionnement satisfaisant avec maintien des températures d'ambiance dans une plage de ±0,5°C
- En période de transition (mi-saison) : Surchauffe systématique des logements lorsque les températures diurnes dépassent 15°C
- Impact énergétique : Surconsommations pouvant atteindre 25% par rapport au potentiel optimisé
Avantages d'un système avec régulation connectée adaptative
L'installation et le paramétrage adéquat des régulateurs connectés BT Système sur les chaufferies (chaudières, échangeurs vapeur, pompes à chaleur hybrides), garantissent :
- Une adaptation automatique aux variations climatiques qui se traduit par des économies d'énergie immédiates
- Un système de régulation qui gagne en efficacité grâce à l'apprentissage adaptatif
- Un outil d’analyse des performances de la chaufferie
Régulation des systèmes vapeur basse pression
Un bon équilibrage et une régulation adaptée des réseaux vapeur permettent de chauffer uniformément un bâtiment collectif. La régulation impulsionnelle développée par BT Régulation permet d'atteindre les températures réglementaires sans surchauffe, grâce à une action proportionnelle à la température extérieure.

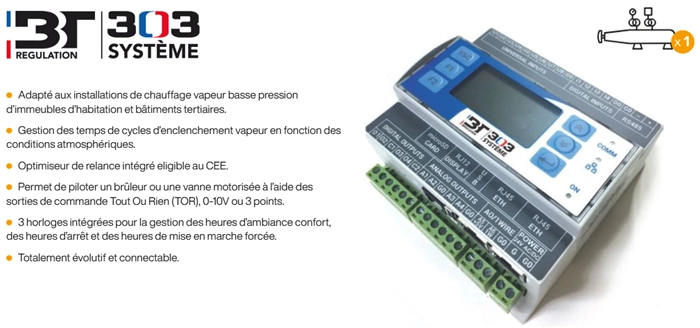

Dans une situation de régulation classique, la production de vapeur reste constante indépendamment des besoins réels. La régulation impulsionnelle BT-303 module automatiquement les temps de cycles d'enclenchement vapeur selon les conditions atmosphériques, évitant ainsi la surproduction énergétique.
La qualification des systèmes connectés impose désormais la traçabilité des performances énergétiques. Les régulateurs “BT Système”, intègrent nativement cette fonction avec archivage automatique des données d'exploitation.

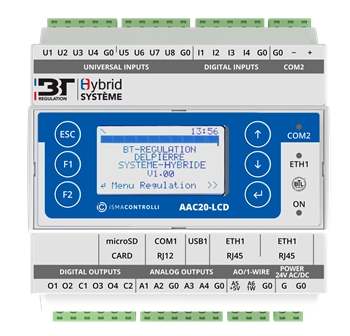

Régulation des systèmes hybrides PAC/chaudière
À la différence des installations monovalentes, les systèmes hybrides combinent deux sources d'énergie avec des rendements variables selon les conditions climatiques. Les problématiques de régulation sont donc spécifiques et nécessitent une expertise particulière.
Sur les installations hybrides, l'optimisation automatique du basculement entre sources d'énergie devient particulièrement importante pour maximiser l'efficacité énergétique globale.
Les régulateurs BT Système dédiés à l'hybridation gèrent automatiquement la sélection de la source d'énergie optimale selon un algorithme prenant en compte :
1. Obligations techniques au regard des performances énergétiques
- Une utilisation prioritaire de la pompe à chaleur jusqu'à son seuil de rentabilité énergétique (généralement entre 7°C et 12°C extérieur selon les installations)
- Un basculement automatique vers la chaudière gaz lorsque le COP instantané de la PAC devient inférieur au rendement de la chaudière
- Une gestion simultanée des deux sources lors des pics de demande pour optimiser la réponse thermique
2. Le pilotage intelligent des systèmes hybrides (mais aussi les système standard)
L'algorithme développé par BT Régulation analyse :
- Les prévisions météorologiques : anticipation des besoins énergétiques sur 24-48h pour optimiser les stratégies de fonctionnement
- L'inertie thermique du bâtiment : apprentissage adaptatif des constantes de temps pour affiner les algorithmes de basculement
Validation des performances par signature énergétique
Une méthodologie rigoureuse de mesure des économies réalisées constitue un élément différenciant de l'approche BT Régulation. L'exploitation systématique des données d'exploitation permet de quantifier précisément les gains énergétiques obtenus.
Cas d'étude : installation parisienne de 86 logementsCas d'étude : installation parisienne de 86 logements
Sur une installation équipée depuis 2024 de régulateurs BT Système avec fonction correction d'ambiance grâce à l’option sondes d’ambiances installées, ainsi que l’option anticipation météo, l’analyse des données de consommation révèle :
- Période hivernale (nov-fév) : Écart moyen de 5,3% entre consommations prévues et réelles, validant la précision de la modélisation
- Période de transition (mars-mai) : Économies mesurées de 20% en mars et 35% en avril par rapport au modèle théorique de référence
- Maintien du confort : Stabilité des températures d'ambiance avec écart-type < 0,6°C sur toute la période
Ces résultats s'expliquent par l'implémentation d'un seuil de coupure dynamique qui limite automatiquement la production de chaleur lorsque les températures extérieures dépassent 9,6°C, seuil calculé par analyse des signatures énergétiques spécifiques du bâtiment.
SOLUTION PRODUIT

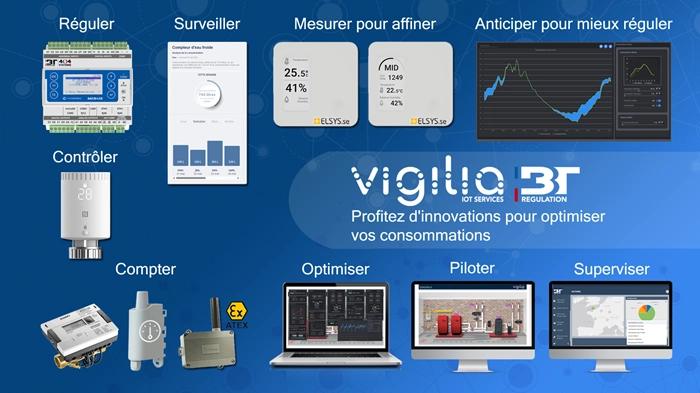

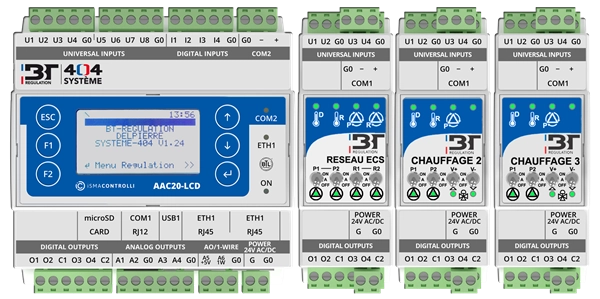

La nouvelle gamme de régulateurs connectés : BT Système
Cette gamme complète de régulateurs programmables BT Système de la marque BT Régulation est destinée aux chaufferies collectives : systèmes vapeur, échangeurs, cascades de chaudières et installations hybrides.
Elle est équipée de la fonction "correction d'ambiance" qui permet une optimisation automatique et continue des consignes de chauffage basée sur l'analyse prédictive des conditions climatiques et d'occupation (options sondes d’ambiance et anticipation météo).
Fonctions intégrées :
- Optimiseur de relance certifié CEE conforme NF EN 12098-1

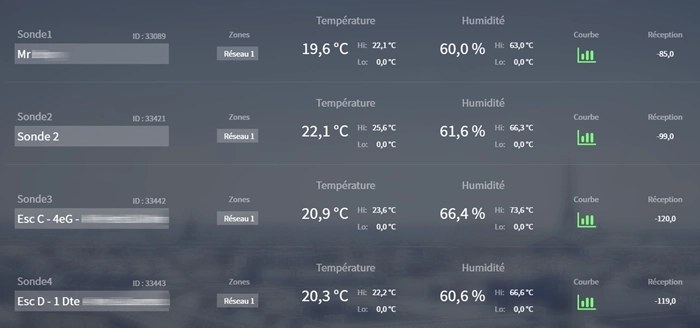

- Correction d'ambiance via des sondes LoRa® sans fil
- Intégration des prévisions météorologique pour une régulation prédictive
- Supervision VIGILIA avec analyse de la signature énergétique et de la performance
Caractéristiques techniques
Régulateurs BT-303 à BT-505 :
- Tension d'alimentation : 24V AC/DC ±20%
- Ecran LCD 5 cm pour modifier les paramètres (possible aussi sur la plateforme)
- Entrées/Sorties : 22 E/S configurables + modules d'extension
- Communication : 2 ports Ethernet commutés + 1 port RS485
- Protocoles : BACnet IP, Modbus TCP/IP, M-Bus IP
- Certification : BTL (BACnet Test Laboratory)
- Température de fonctionnement : -10°C à +50°C
Plateforme de supervision VIGILIA :

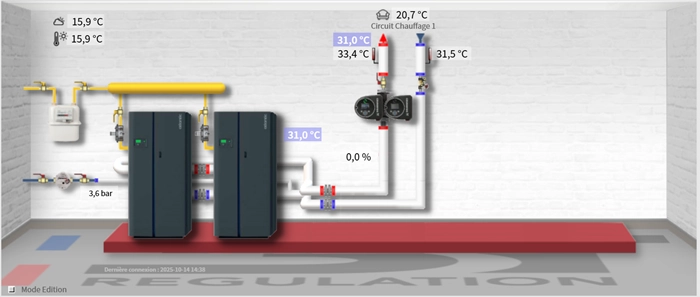

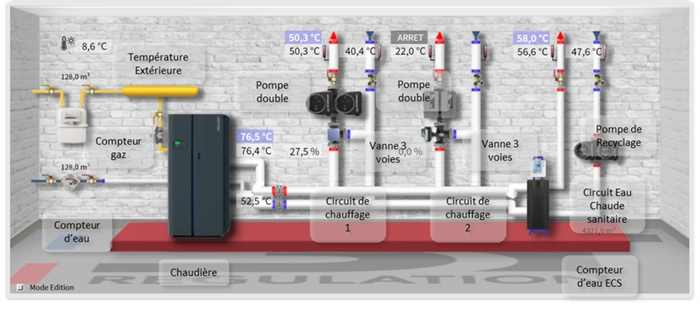

- Interface web responsive avec synoptiques automatiques
- Widgets interactifs temps réel pour pilotage à distance
- Archivage sécurisé avec serveur VPN crypté basé en France
Performance énergétique :
- Économies mesurées : jusqu'à 35% en période de transition
- Éligibilité CEE : fiche standardisée BAR-TH-160
- Analyse par signature énergétique
