Ventilation intelligente : débits justes et performance durable

Problématique : Comment garantir des débits VMC réellement conformes sur chantier, et pas seulement sur le papier ?

Avec la RE2020 et des bâtiments de plus en plus étanches, la ventilation devient un poste technique déterminant. La performance ne se joue plus uniquement au stade du dimensionnement, mais bien dans la capacité à atteindre et maintenir les débits réels une fois l’installation réalisée.

Sur le papier, les réseaux aérauliques sont calculés pour répondre aux exigences réglementaires. Les débits sont définis, les pertes de charge estimées, et l’équilibrage anticipé.
Dans la réalité du chantier, ces conditions évoluent systématiquement.

Contraintes de passage, adaptations en cours de pose, longueurs de gaines ajustées ou singularités supplémentaires modifient le comportement du réseau. Ces écarts, même limités, peuvent impacter la pression disponible et déséquilibrer la distribution des débits entre les différentes pièces.

Cette relation entre pression et débit conditionne directement le comportement du ventilateur dans le réseau réel.

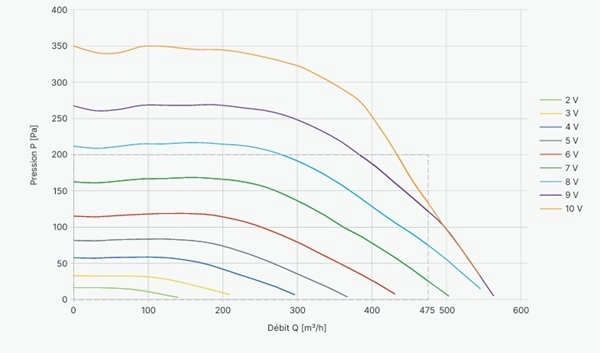

Courbe de fonctionnement du ventilateur illustrant la relation entre pression disponible et débit dans le réseau aéraulique.

On observe alors des situations fréquentes : sous-ventilation dans certaines zones, surventilation dans d’autres. Ces dérives affectent à la fois la qualité de l’air intérieur et la performance énergétique globale du bâtiment.

Dans des bâtiments fortement étanches, ces écarts prennent une dimension critique. Une ventilation insuffisante favorise l’accumulation de CO₂, d’humidité et de polluants, tandis qu’une ventilation excessive génère des pertes thermiques inutiles.

À cela s’ajoute une exigence réglementaire renforcée. Les contrôles imposés par la RE2020 nécessitent désormais de valider les débits en conditions réelles. En cas de non-conformité, les ajustements peuvent être coûteux et complexes à mettre en œuvre.

L’enjeu devient alors très opérationnel pour les professionnels : dépasser la logique de dimensionnement théorique pour garantir une performance mesurable sur site.

Comment s’assurer que les débits réglementaires sont effectivement atteints pièce par pièce, malgré les contraintes d’installation, et maintenus dans le temps ?

ANALYSE ET SAVOIR-FAIRE DE L’INDUSTRIEL : Maîtriser les débits réels plutôt que théoriques grâce au calibrage automatique du réseau

Sur le terrain, la limite des systèmes de ventilation traditionnels est connue : ils sont dimensionnés pour fonctionner dans des conditions idéales, rarement réunies une fois le réseau installé.

Même avec un dimensionnement rigoureux, l’équilibre aéraulique dépend fortement de la mise en œuvre. La moindre variation de longueur de gaine, un piquage supplémentaire ou une contrainte de passage peuvent modifier les pertes de charge et déplacer le point de fonctionnement du ventilateur. Les débits théoriques ne sont alors plus respectés.

C’est précisément sur ce point que l’approche développée par RENSON apporte une réponse concrète. Plutôt que de s’appuyer uniquement sur un réglage initial, le système intègre un calibrage automatique basé sur la mesure réelle du réseau.

Le fonctionnement repose sur deux étapes successives. Le système commence par mesurer les pertes de charge dans chaque conduit. Il ajuste ensuite automatiquement la vitesse du ventilateur et la position des registres afin d’atteindre les débits cibles dans chaque pièce .

Cette logique permet de corriger les écarts liés au chantier sans reprendre l’installation. Là où un équilibrage manuel peut être long et imprécis, le système s’adapte directement au réseau posé.

D’un point de vue aéraulique, le ventilateur central est dimensionné pour absorber ces variations. Il peut atteindre un débit de 475 m³/h sous 135 Pa, avec une pression maximale de 350 Pa . Cette plage de fonctionnement permet de maintenir les débits même en présence de pertes de charge plus élevées que prévu.

L’intérêt ne se limite pas à la mise en service. Le système fonctionne en permanence en pression variable, avec des moteurs EC qui ajustent le point de fonctionnement en fonction des besoins réels. On évite ainsi les situations de surpression ou de sous-ventilation fréquentes avec des systèmes à débit constant.

Autre point structurant : la gestion du réseau. L’utilisation de collecteurs permet de limiter les longueurs de conduits et de réduire les pertes de charge globales. Cette configuration simplifie également l’installation dans des espaces contraints, tout en améliorant la stabilité des débits.

Dans certaines configurations, cette approche permet même de s’affranchir d’un pré-dimensionnement complet du réseau, sous réserve d’utiliser des conduits présentant une étanchéité minimale de classe B . Pour des performances optimales, des réseaux classe D restent recommandés.

La régulation ne repose pas uniquement sur l’équilibrage aéraulique. Elle s’appuie aussi sur une ventilation à la demande, pilotée par des capteurs intégrés. Humidité, COV et, selon les configurations, CO₂ sont mesurés en continu pour adapter les débits pièce par pièce.

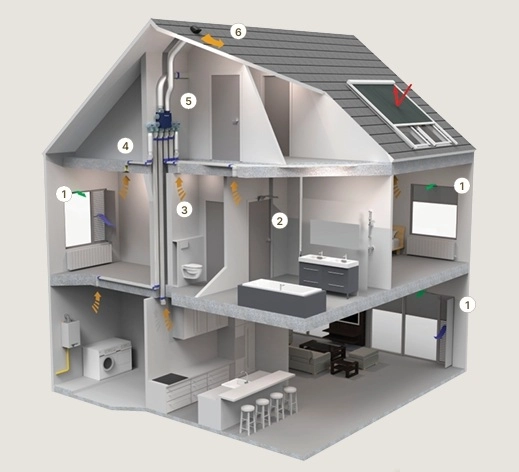

1. Les entrées d'air

2. Le transfert d'air

3. Points d'extraction d'air

4. Le réseau aéraulique Renson®

5. Ventilation contrôlée à la demande

6. La sortie en toiture

Ce fonctionnement permet d’éviter les dérives classiques. Une pièce inoccupée n’est plus ventilée inutilement, tandis qu’un pic de pollution déclenche une augmentation immédiate du débit. On passe d’une logique statique à une logique adaptative.

Les gains énergétiques sont directement liés à cette modulation. La réduction des débits inutiles permet de limiter les pertes thermiques, avec des économies de chaleur pouvant atteindre 60 % par rapport à une ventilation constante .

La digitalisation vient compléter cette approche, sans se substituer à l’expertise terrain. L’application installateur permet de visualiser les débits, les pertes de charge et d’identifier rapidement un défaut de raccordement ou un déséquilibre. Le diagnostic devient plus rapide et plus fiable.

Le portail de gestion permet quant à lui de conserver une trace des réglages et des performances. Cette traçabilité est particulièrement utile en phase de réception ou en exploitation, notamment dans le cadre des contrôles réglementaires.

Enfin, la conception du système intègre les contraintes de maintenance. L’absence de filtres limite les opérations d’entretien , tandis que les alertes intégrées facilitent la détection des anomalies. L’objectif est clair : maintenir la performance dans le temps, sans complexifier l’exploitation.

SOLUTIONS PRODUITS : Une ventilation intelligente conçue pour s’adapter au réseau réel et sécuriser les performances

Pour répondre aux enjeux de maîtrise des débits en conditions réelles, l’approche consiste à intégrer directement dans le système de ventilation des capacités de mesure et d’ajustement adaptées au réseau installé.

Le principe repose sur une unité centrale capable de tenir compte des pertes de charge effectivement mesurées, et non uniquement d’un dimensionnement théorique. Cette logique permet de sécuriser l’atteinte des débits réglementaires sans multiplier les opérations d’équilibrage sur chantier.

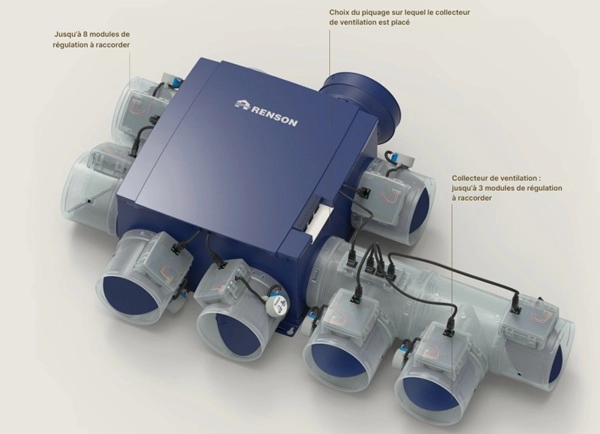

Dans cette configuration, la solution Healthbox 3.0 Hygro+ s’appuie sur une architecture centralisée intégrant jusqu’à huit modules de régulation, chacun dédié à une pièce. Ce pilotage individualisé permet d’adapter les débits aux besoins réels tout en tenant compte des caractéristiques du réseau.

Chaque module intègre des capteurs positionnés dans le flux d’air extrait. L’humidité et les COV sont mesurés en continu, permettant une réaction immédiate aux variations de qualité d’air. En rénovation, l’intégration de la mesure du CO₂ permet d’affiner la gestion des espaces de vie, notamment les chambres.

Le calibrage automatique constitue un levier clé pour garantir la performance. Réalisé en quelques minutes, il permet d’ajuster le fonctionnement du système en fonction des pertes de charge réelles et d’obtenir une répartition des débits conforme sans réglages manuels complexes. Les données mesurées, notamment les pertes de charge et les débits par gaine, sont accessibles dès la mise en service.

L’optimisation du réseau passe également par l’utilisation de collecteurs, qui permettent de limiter les longueurs de conduits et de réduire les pertes de charge. Cette configuration simplifie la mise en œuvre, notamment dans les environnements contraints, tout en améliorant la stabilité du fonctionnement.

Sur le plan acoustique, le positionnement des organes de régulation au niveau du groupe central limite la propagation du bruit dans les pièces. Le niveau sonore reste maîtrisé, avec une puissance acoustique inférieure ou égale à 22 dB(A) au niveau des bouches.

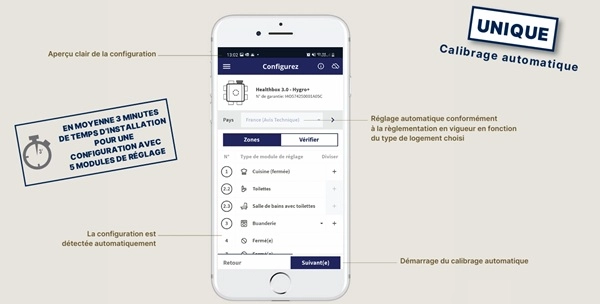

La mise en service et le suivi sont facilités par des outils numériques dédiés. L’application installateur permet de piloter le calibrage, de vérifier les débits atteints et d’identifier rapidement un éventuel défaut de réseau. Elle contribue également à la génération de rapports d’installation conformes aux exigences réglementaires.

Le suivi des installations dans le temps est assuré via un portail dédié, permettant de centraliser les données, d’anticiper certaines opérations de maintenance et de réaliser des diagnostics à distance.

Enfin, la solution s’inscrit dans un cadre normatif reconnu, avec un Avis Technique CSTB et une certification QB37, garantissant sa conformité et sa fiabilité dans le temps.
