La technique du sertissage pour un raccordement sécurisé

La technique de raccordement par sertissage existe depuis des décennies et est couramment utilisée par les électriciens depuis fort longtemps. Elle est d’usage plus récent au sein de la profession des plombiers.

L’assemblage par sertissage se décompose comme suit :

• Chaque raccord comporte un insert canelé porteur d’un joint, voire deux joints toriques ;
• L’insert du raccord choisi est introduit dans le tube jusqu’en butée : parfois il convient au préalable de procéder au chanfreinage de l’extrémité du tube ainsi qu’au calibrage de celuici afin de faciliter l’opération ;

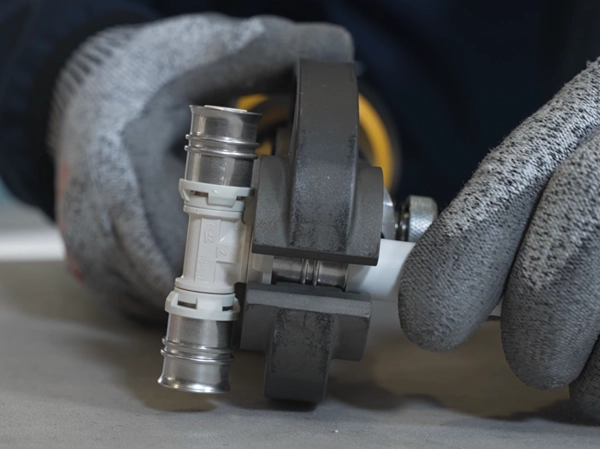

• Ensuite, au moyen d’un outillage spécifique dédié, l’étape suivante va consister à réaliser une déformation mécanique du tube autour de l’insert afin de solidariser tube et raccord. L’étanchéité est obtenue par le biais du joint torique et le sertissage ne cherche qu’à obtenir un assemblage indémontable capable de résister aux diverses contraintes mécaniques susceptibles de solliciter l’installation.
• A l’issue de cette opération, il est proscrit de soumettre l’assemblage en question à de quelconques sollicitations : si nécessaire, le tube devra être cintré dans la forme requise avant le sertissage mais pas après.

 La technique du sertissage se substitue aux techniques historiques, lesquelles sont progressivement de moins en moins utilisées :

• La soudure
• Le brasage
• Le filetage via une filière
• Le collage
• Les raccords à compression

Les avantages déterminants qui expliquent le développement continue de cette technique en France et en Europe :

1. Une rapidité d’exécution incomparable
2. Une fiabilité totale, indépendante de l’opérateur, pour autant qu’aient été respectés les règles suivantes :
   1. Un outillage référencé
   2. Une machine sur secteur ou bien une batterie correctement chargée
   3. Une mâchoire de sertissage en parfait état
   4. Une empreinte de sertissage conforme au raccord mis en œuvre
   5. Un bon positionnement de la mâchoire sur le raccord
3. Les outillages sur batterie permettent de sertir sur le chantier sans aucune contrainte de tuyaux ou de câble d’alimentation
4. Suppression de toute flamme et donc suppression de tout risque d’incendie (la flamme est d’ailleurs interdite dans l’enceinte de certains chantiers)
5. Mise en service de l’installation sans délai (pas de séchage, pas de refroidissement …)

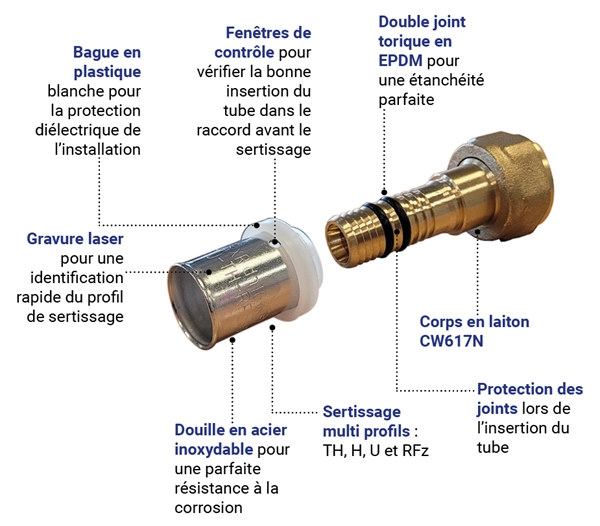

Les avantages de nos raccords multicouche à sertir
