Problématique : L'enjeu de la qualité de l'air et de l'efficacité énergétique
La qualité de l'air intérieur, plus particulièrement sur le plan sanitaire, est un enjeu majeur, notamment dans les locaux accueillant du public tels que les salles de classe ou encore les salles de réunion. Un renouvellement constant de l'air est indispensable pour garantir un environnement à la fois sain et confortable et ce, en évitant les pertes thermiques mais également les surconsommations d'énergie.
Face à ces défis en croissance constante, les solutions de ventilation doivent concilier performance énergétique, compacité, faible nuisance sonore, tout en étant simples à installer et à entretenir. Ces équipements doivent par ailleurs être disposés à traiter des quantités d’air importantes, quelle que soit la période de l’année. Ainsi, la performance est de mise aussi bien en hiver qu’en période estivale.
Analyse et savoir-faire de l'industriel :
Innovation, efficacité et économie grâce à la double récupération d’énergie passive et thermodynamique
Les avancées technologiques dans le domaine de la ventilation ont permis de développer des solutions de plus en plus performantes et adaptées aux exigences contemporaines. L'objectif principal est d'assurer un renouvellement optimal de l'air intérieur tout en minimisant les pertes énergétiques et les coûts d'exploitation.
Les systèmes de ventilation modernes reposent sur des technologies avancées de récupération d'énergie, combinant souvent des échangeurs thermiques à haut rendement et des dispositifs thermodynamiques. Ces solutions permettent de réguler la température de l'air insufflé en fonction des besoins saisonniers, assurant un confort thermique constant tout en optimisant la consommation d'énergie. NILAN propose pour ce faire, des équipements double flux innovants, conçus pour maximiser la récupération d’énergie. Grâce à un système combinant récupération passive et active de la chaleur sur l’air vicié, ces solutions atteignent des rendements exceptionnels, dépassant les 100 %. Cette technologie permet d’optimiser la performance énergétique tout en garantissant un air intérieur sain et agréable.
Outre l'efficacité énergétique, l'ergonomie et la simplicité d'installation sont également des critères essentiels. Les équipements compacts, faciles à poser et ne nécessitant qu'un minimum de raccordements, facilitent l'intégration dans divers environnements, qu'il s'agisse de bâtiments neufs ou en rénovation. De plus, un fonctionnement silencieux et une filtration performante contribuent à améliorer la qualité de vie des occupants, en garantissant un air sain et dépourvu de particules nuisibles.
Mode de fonctionnement d’une centrale de ventilation thermodynamique autonome
Une centrale de ventilation double flux thermodynamique autonome assure le renouvellement de l’air intérieur tout en optimisant la récupération et la gestion de l’énergie. Son principe repose sur un double échange de chaleur. En effet, un échangeur rotatif à haut rendement récupère la chaleur de l’air extrait pour préchauffer ou rafraîchir l’air neuf insufflé.
L’échangeur thermodynamique complète quant à lui ce processus pour ajuster précisément la température selon les besoins saisonniers.
Grâce à l’intégration d’une pompe à chaleur, elle fonctionne sans unité extérieure, réduisant ainsi l’encombrement et simplifiant l’installation. Ce système permet de garantir une qualité de l’air optimale, avec une filtration performante éliminant les particules fines et les polluants, tout en assurant un confort thermique constant et une faible consommation énergétique. A la fois compacte et silencieuse, cette solution est idéale pour les bâtiments nécessitant une ventilation efficace sans réseau aéraulique complexe.
Où installer une centrale double flux thermodynamique triple service sans unité extérieure ?
Le renouvellement de l’air est une nécessité pour de nombreux environnements, en particulier dans les projets visant des performances énergétiques et environnementales élevées, où la qualité de l'air intérieur est une priorité. Destinée aux écoles, crèches, bureaux, établissements recevant du public et applications médicales, la ventilation double flux thermodynamique décentralisée de NILAN garantit un air sain et une performance optimale, offrant ainsi une solution fiable et adaptée aux exigences actuelles. Pour une pose en neuf ou en rénovation, NILAN a la solution adéquate à tous les cas de figure.
Solutions produits : Le HCR 800T, une réponse performante et flexible
Le HCR 800T, conçu par NILAN, incarne cette recherche d'excellence. Fabriqué au Danemark, cet équipement de ventilation thermodynamique repose sur une double récupération d'énergie, combinant un échangeur rotatif à haut rendement et un échangeur thermodynamique. Cette approche permet d'optimiser la température de l'air insufflé, en préchauffant l'air neuf en hiver et en le rafraîchissant en été, tout en maintenant un rendement global supérieur à 100 %.
L'un des points forts du HCR 800T réside dans sa conception compacte et son installation simplifiée. Conçue comme une unité plug-and-play, cette centrale ne nécessite qu'une alimentation électrique et seulement deux conduits (prise d'air neuf et rejet d'air vicié). Son système de ventilation silencieux et ses filtres haute performance (poche F7 pour l'air neuf et plissé M5 pour l'air extrait) garantissent un environnement sain et agréable, sans désagrément sonore pour les occupants.
Descriptif technique de la centrale ventilation thermodynamique autonome HCR 800T
Le HCR 800T se distingue par plusieurs caractéristiques techniques qui en font une solution idéale pour les espaces de vie et de travail :
- Performance énergétique exceptionnelle : COP jusqu'à 20, rendement global supérieur à 126 %.
- Capacité de traitement de l’air : jusqu’à 800 m³ par heure
- Conception compacte et installation facilitée : Dimensions optimisées (1850 mm x 1100 mm x 632 mm), poids de 200 kg, unité monobloc sans groupe extérieur.
- Fonctionnement silencieux : Deux ventilateurs EC de 85 W placés stratégiquement pour réduire les nuisances sonores et optimiser l'efficacité de l'échangeur rotatif.
- Double échangeur thermique : Échangeur rotatif de 450 mm de diamètre couplé à un échangeur thermodynamique assurant une température de soufflage optimale en toutes saisons.
- Filtration avancée : Filtre à poches F7 pour l'air neuf et filtre plissé M5 pour l'air extrait, garantissant un air propre et un entretien réduit.

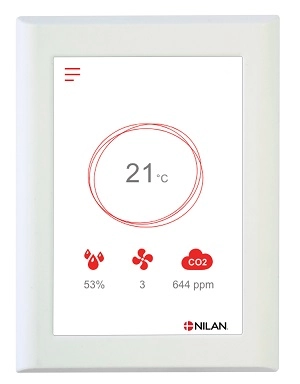

- Régulation intelligente : Système CTS602i avec écran tactile HMI permettant un contrôle précis des paramètres de ventilation et d'énergie.
- Alimentation électrique optimisée : Fonctionnement en monophasé 230V, jusqu'à 13A, garantissant une faible consommation d'énergie. Une simple alimentation électrique est nécessaire car la centrale est plug&play.
- Maintenance simplifiée : Accès aisé aux filtres et composants, portes verrouillables pour une sécurité accrue.
- Polyvalence et adaptabilité : Compatible avec des installations neuves ou en rénovation, permettant un brassage d'air efficace sans réseau aéraulique complexe.

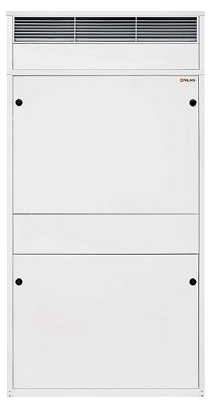

HCR 800T, un modèle spécialement conçu pour la rénovation
La solution HCR 800T est également parfaite pour une pose en rénovation. Dans ce cas, la mise en place se fera directement au sein de la pièce à traiter. Le modèle est alors doté d’une grille frontale de diffusion à effet longue portée. Le but est de pouvoir brasser l’air ambiant de manière homogène et ce, sans nécessiter la présence d’un réseau aéraulique.
Pour ce qui est de l’air pollué, il est capté par les grilles arrières et latérales présentes sur l’équipement puis extrait vers l’extérieur via un conduit prévu à cet effet. Une seconde gaine permet quant à elle l’apport d’air neuf.
