APPROCHE TECHNIQUE
Réalimentation en eau des circuits de chauffage/climatisation
Comment assurer – et c’est la réglementation - la séparation nette de l’eau du circuit fermé de chauffage/climatisation et de l’eau potable et protéger ainsi des contaminations non souhaitées ? Et comment garantir ainsi le respect de la norme sur l’eau potable tout en assurant l’efficacité de l’installation de chauffage/climatisation ?
Une quantité d’eau insuffisante dans l’installation de chauffage/climatisation qu’elle soit domestique, tertiaire ou industrielle, n’entrainant pas le niveau de pression définie, provoque la formation de poches d’air, de graves problèmes de circulation, de cavitations au niveau des pompes de circulation, voire une panne totale du système dans le pire des cas.
C’est pourquoi la norme EN 12828 recommande l’utilisation simultanée de systèmes de réalimentation avec contrôle de la pression.
Avec la gamme Fillcontrol, Reflex offre une large gamme de solutions permettant un fonctionnement stable et durable des différents types d’installation.
- Mettre en place un séparateur pour réseaux d’eau potable selon la norme DIN EN 1717 (norme de protection contre la pollution de l’eau potable dans les réseaux intérieurs et exigences générales des dispositifs de protection contre la pollution par retour)
- Éviter les difficultés d’alimentation en eau et la formation de poches d’air qui en découlent

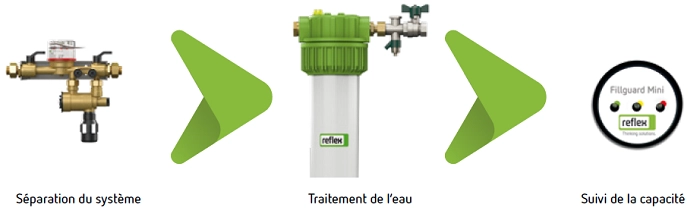

Traitement de l’eau introduite dans les circuits fermés de chauffage/climatisation
Aujourd’hui, les chaudières ou pompes à chaleur présentent une charge thermique toujours plus importante, ce qui augmente dans le même temps le risque de formation de dépôts dans l’eau (p. ex.calcaire), phénomène pouvant réduire les performances de la du dit générateur voire entraîner sa destruction.
Pour éviter ce genre de situation, Reflex et sa gamme Fillsoft propose des produits permettant de traiter l’eau de remplissage et l’eau de réalimentation dans le respect des normes en vigueur. Par exemple Reflex recommande d’installer une cartouche Fillsoft sur chaque système de réalimentation, car elle permet d’augmenter sensiblement la fiabilité de l’appareil, et ce à moindre coût.
- Garantir la qualité de l’eau selon VDI 2035
- Éviter la formation de tartre et de corrosion
- Réduire l’encrassement des conduites, des pompes et de la robinetterie
- Diminuer la consommation énergétique
EXEMPLES D'INSTALLATIONS

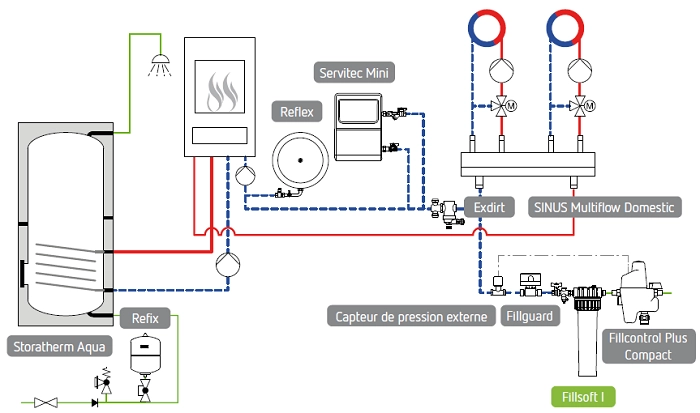

Fillsoft I avec suivi de réalimentation Fillmeter
L’intégration d’une cartouche Fillsoft est effectuée dans la conduite de réalimentation.
Pour les petites installations équipées d’une seule chaudière et d’un appareil mural le cas échéant, un adoucissement peut s’avérer nécessaire dès < 50 kW.
En cas d’utilisation du dispositif Fillcontrol Plus Compact et de la cartouche Fillsoft, prévoir un capteur de pression externe côté installation pour mesurer la pression de réalimentation adaptée.
Le Fillmeter en tant que contrôle de la capacité signale une cartouche vide.

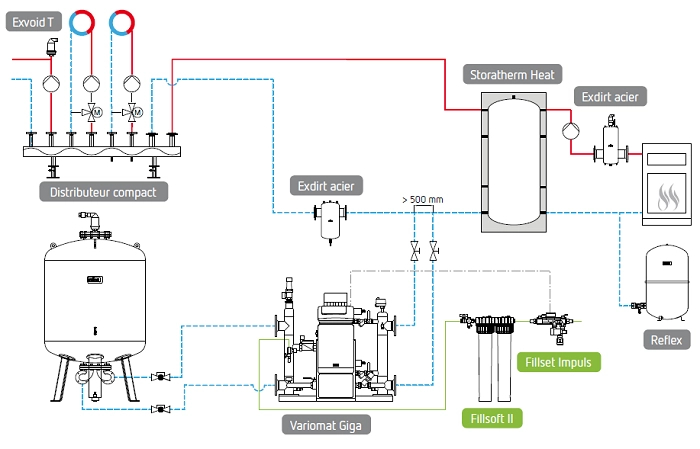

Fillsoft II avec robinetterie de réalimentation Fillset Impuls
Fillsoft II est conçu pour augmenter les capacités. Fillset Impuls avec compteur d’eau à contact est monté en amont à des fins de protection du réseau d’eau potable et évalué par le contrôle du Variomat.
SOLUTIONS PRODUITS

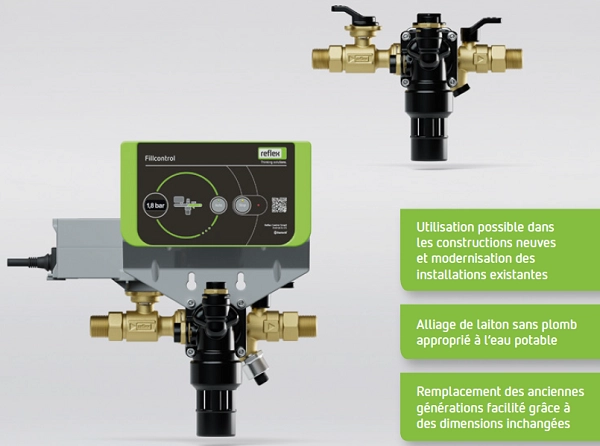

Fillset & Fillcontrol Smart Techniques de traitement de l’eau
Le nouveau duo dans la technique de réalimentation : une utilisation plus simple, un système plus sûr
- Utilisation possible dans les constructions neuves et en rénovation des installations existantes
- Alliage de laiton sans plomb approprié à l’eau potable
- Remplacement des anciennes générations facilité grâce à des dimensions inchangées

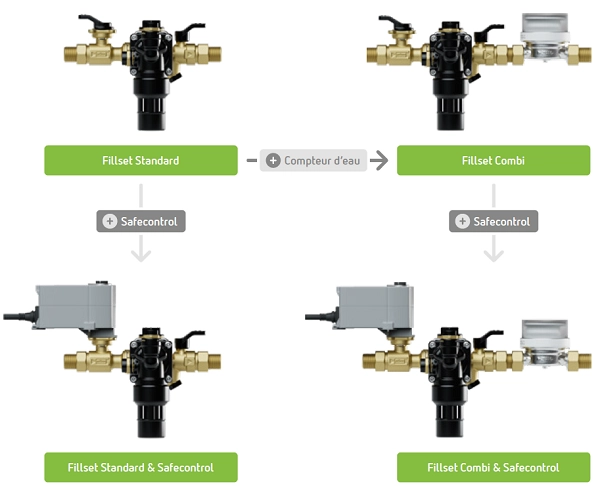

Fillset
Que ce soit pour une maison individuelle ou dans une grande installation industrielle : Fillset permet la séparation nette de l’eau de chauffage et de l’eau potable et protège ainsi des contaminations non souhaitées. Cela garantit le respect de la norme sur l’eau potable.
Avantages
- Idéal pour tous les types de montage
- Composants facilement accessibles
- En option, extension possible avec un compteur d’eau
- En option, extension possible avec un réducteur de pression
- Réalimentation automatique facile à installer avec Fillset Safecontrol

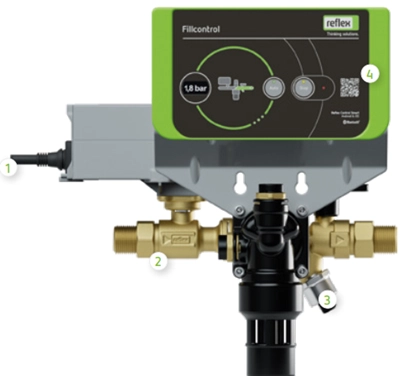

Fillcontrol Smart
1. Fillset Safecontrol
Le moteur de la vanne d’appoint d’eau résistant à l'encrassement pour une réalimentation en toute sécurité sans coups de bélier est fermé sans courant par la force du ressort.
2. Fillset Standard
Le groupe de raccordement pour les systèmes de réalimentation en cas de raccordement direct aux réseaux d’eau potable garantit que le réseau d’eau potable est protégé d'une éventuelle contamination en empêchant de manière fiable le reflux de l’eau de l’installation.
3. Capteur de pression
Le capteur de pression mesure en permanence la pression dans le système. Lorsque la pression tombe au-dessous d’une certaine valeur, le capteur le signale à l’unité de commande. Le capteur peut ainsi également fournir des informations sur l’état du système, par ex. sur des fuites ou des défauts et protéger le système.
4. Commande
- La réalimentation contrôlée en fonction de la pression a lieu avec une interruption automatique et un message de défaut en cas de dépassement de la durée.
- Le premier remplissage et la recharge de l’installation sont possibles grâce au mode de fonctionnement réglable à cet effet. La commande et la surveillance des fonctions de l’unité a lieu via une commande paramétrable à souhait et entièrement automatique avec écran à cristaux liquides pour tous les messages de fonctionnement et de défaut pertinents et un affichage de la pression, avec une interface RS-485 ainsi qu’une sortie libre de potentiel et pour le message de défaut collectif.
Avantages
- Idéal pour tous les types de montage
- Composants facilement accessibles
- En option, extension possible avec un compteur d’eau
- En option, extension possible avec un réducteur de pression
- Réalimentation automatique facile à installer avec Fillset Safecontrol

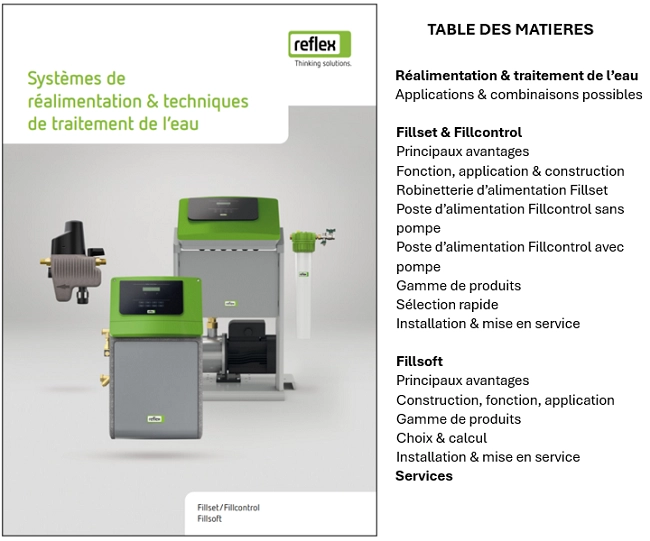

Le guide technique de 36 pages
