Rappel précieux des conditions réglementaires

L’installation et l’entretien de l’appareil doivent être effectués par un professionnel qualifié conformément aux textes réglementaires et règles de l’art en vigueur, notamment :

Règlement Sanitaire Départemental Type

La présence sur l’installation, d’une fonction de disconnexion de type CB, destinée à éviter les retours d’eau de chauffage vers le réseau d’eau potable, est requise par les articles 16.7 et 16.8 du Règlement Sanitaire Départemental Type.

Norme NF C 15-100 : Installations électriques à basse tension - Règles.

Norme NF P 52-201 : Installations de chauffage central concernant le bâtiment.

Norme NF P 40-201 : Plomberie sanitaire pour bâtiment à usage d’habitation.

Norme NF P 40-202 : Règles de calcul des installations de plomberie sanitaire et d’évacuation des eaux pluviales.

Norme NF P 41-221 : Canalisations en cuivre. Distribution d’eau froide et chaude sanitaire, évacuation des eaux usées, d’eaux pluviales, installations de génie climatique.



AUTRES TEXTES RÉGLEMENTAIRES

Norme NF P 51-201 : Travaux de fumisterie.

Norme NF P 51-701 : Règles et processus de calcul des cheminées fonctionnant en tirage naturel.

Arrêté du 22 octobre 1969 : Conduit de fumée desservant les logements.

Arrêté du 22 octobre 1969 et Arrêté du 24 mars 1982 : Aération des logements.

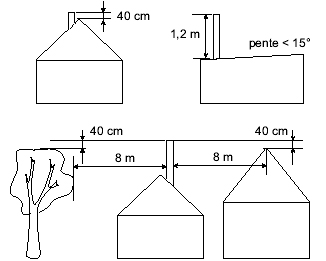

Fig.8 : Hauteur de la souche du conduit d'évacuation (B23P)

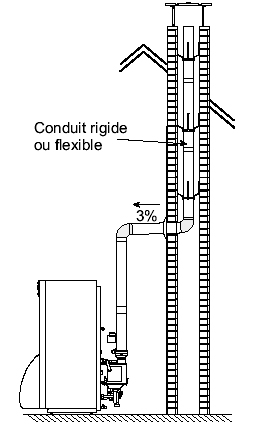

Fig.9 : Possibilités de raccordement B23P

Local d’implantation

Le local d’implantation doit être conforme à la réglementation en vigueur. La chaudière doit être installée dans un local approprié et bien ventilé.

La garantie du corps de chauffe serait exclue en cas d’implantation de l’appareil en ambiance chlorée (salon de coiffure, laverie, etc.) ou tout autre vapeur corrosive. L’installation de ce matériel est interdite dans une salle de bain ou salle d’eau. Pour faciliter les opérations d’entretien et permettre un accès facile aux différents organes, il est conseillé de prévoir un espace suffisant tout autour de la chaudière.


Conduit d’évacuation B23P

Le conduit d’évacuation doit être conforme à la réglementation en vigueur.
Le conduit d’évacuation doit être bien dimensionné (selon la norme EN 13384-1).
Le conduit ne doit être raccordé qu’à un seul appareil. Le conduit doit être étanche à l’eau.
Le conduit doit avoir une bonne isolation thermique.
Le conduit d’évacuation doit être conforme à l’arrêté du 22 octobre 1969 (fig. 8).

L’entrée du conduit de fumée doit de trouver soit dans le local où est situé l’appareil, soit dans un local adjacent. Dans ce cas, il doit être accolé à la paroi séparative des deux locaux de façon à permettre un raccordement direct au travers de cette paroi.

La traversée de la première paroi doit être réalisée de façon étanche.

Lors de la traversée d’autres parois, aucun système d’étanchéité ne doit être mis en oeuvre afin que l’espace annulaire paroi / conduit soit libre.

La distance entre la paroi extérieure du conduit d’évacuation des produits de combustion et les parois du conduit de cheminée doit être sup. à 20 mm.

L’espace entre le conduit d’évacuation et le conduit de cheminée doit être mis en communication en partie haute avec l’extérieur, directement par un ouverture d’au moins 100 cm².


Conduit de raccordement B23P

Le conduit de raccordement doit être réalisé conformément à la réglementation en vigueur. La section du conduit de raccordement ne doit pas être inférieure à celle de la buse de sortie de l’appareil. Le conduit de raccordement doit être démontable. La buse d’évacuation sera raccordée au conduit de manière étanche.
L’appareil sera raccordé au conduit d’évacuation au moyen de tuyaux de fumée du commerce agréés pour résister aux produits de combustion, aux condensats et à des températures de fumées d’au moins 120 °C.

L’utilisation des conduits de raccordement en aluminium est interdite.
Par conception, la température des fumées de la chaudière ne peut excéder 120 °C, aussi il n’est pas nécessaire d’ajouter un thermostat de protection des conduits d’évacuation.
