Chaudière condensation murale ou au sol : les condenseurs gaz condensation

Afin d'exploiter la chaleur latente de la vapeur d'eau contenue dans les gaz de combustion, ces derniers doivent être refroidis en-dessous du point de rosée. L'augmentation de la surface d'échange permet de refroidir suffisamment les produits de combustion, permettant ainsi la récupération de ladite chaleur latente.

Le système de refroidissement des produits de combustion (le condenseur) peut-être intégré à la chaudière ou dissocié :

Exemple de condenseur intégré :


Chaudière sol :

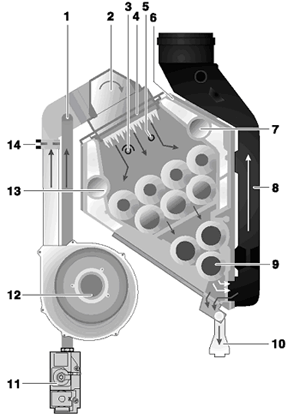

Chaudière murale :

Légende :

1 Alimentation gaz

2 Chambre de mélange

3 Electrode d'allumage à incandescence

4 Surface du brûleur en céramique

5 Electrode d'ionisation

6 Corps de chaudière

7 Raccordement de départ du tuyau de l'échangeur thermique

8 Conduit de fumées

9 Raccordement de retour du tuyau de l'échangeur thermique

10 Raccordement de l'eau de condensation

11 Ligne gaz

12 Ventilateur

13 Paroi interne refroidie à l'eau

14 Injecteur d'air

Exemple de condenseur dissocié (à placer sur l'évacuation des gaz de combustion de la chaudière):
