Rénovation des conduits individuels (une chaudière par conduit)

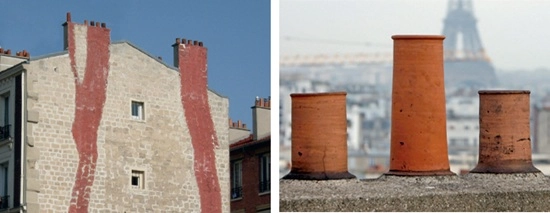

AIRFLUE RÉNOVATION

La chaudière se trouve dans le volume habitable et assure la ventilation naturelle de la pièce (absence de VMC).

Cadre technique

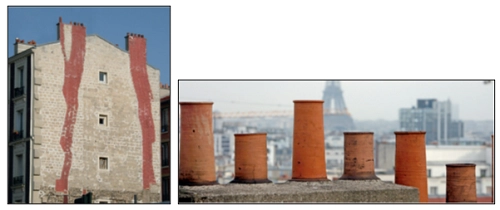

Les conduits individuels maçonnés, omniprésents dans les immeubles construits à l’époque Haussmannienne, évacuent en tirage naturel les fumées d’un appareil domestique gaz de type B11. De plus, lorsque celui-ci est installé dans la cuisine, son coupe-tirage assure également la ventilation haute de cette pièce.

• L’adaptation du conduit est donc indispensable pour y raccorder des appareils performants à condensation.
• Le conduit droit ou dévoyé est réutilisable
• La chaudière assure la ventilation
• La chaudière est située dans le volume habitable

Solution et fonctionnement

AIRFLUE RÉNOVATION permet, en logements collectifs comme en maison individuelle, de réutiliser le conduit individuel existant, lors du remplacement de la chaudière par un modèle performant gaz à condensation, tout en préservant le renouvellement d’air hygiénique de l’habitation.

L'air comburant nécessaire à la combustion de la chaudière est puisé dans la pièce.

Les fumées de la chaudière gaz sont évacuées par le tubage flexible, préservant ainsi le conduit existant des condensats.

L’air vicié venant de la ventilation haute de la cuisine est évacué par l’espace annulaire.

• Le maintien de la ventilation haute permet de conserver la conformité de l’installation à la réglementation gaz.
• La robustesse exceptionnelle du flexible permet des rénovations sur de grandes longueurs de tubage (> 10 m).

Réglementation

• Le raccordement de la chaudière doit être réalisé avec les conduits concentriques de la gamme.
• La hauteur maximale du tubage en diamètre 80 est indiquée dans les notices d'installation des appareils.

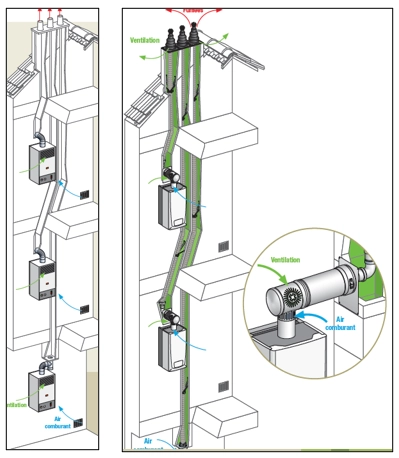

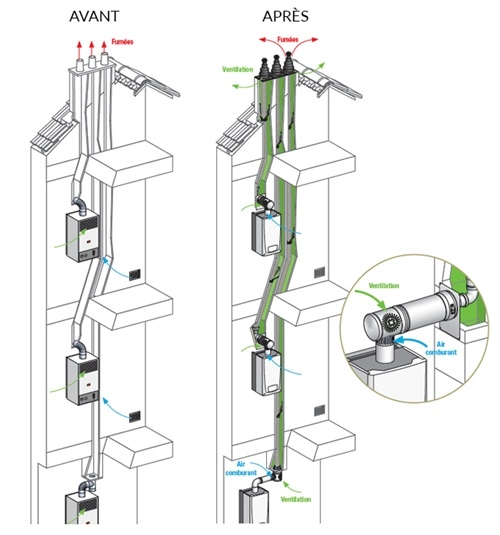

Avant/Après

Avantages de la solution Cheminées Poujoulat

• Le kit AIRFLUE RÉNOVATION est une solution compacte dont le design s’intègre harmonieusement dans les logements.
• Le conduit extérieur en acier peint époxy blanc offre une parfaite tenue mécanique et esthétique.
• Le polypropylène résiste à des températures de fumée jusqu’à 120°C.
• Un seul kit polyvalent permet le raccordement au mur ou au plafond.

Documentation AIRFLUE RÉNOVATION

La documentation "Solutions condensation", la fiche produit, la notice de pose et le cahier des charges (CCTP) sont à consulter et télécharger ici.

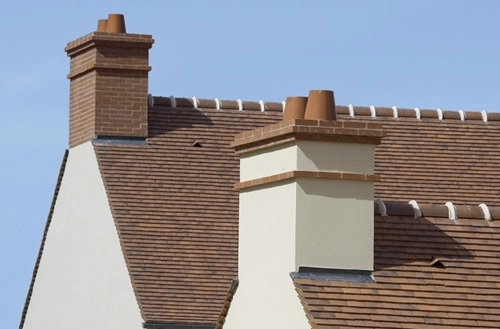

FLEXCONDENS (type C9 ou type B22p / B23p)

Le conduit est réutilisable, la chaudière n'assure pas la ventilation.

Cadre technique

Les conduits individuels maçonnés, largement utilisés en maison individuelle comme en immeubles de logement collectifs, évacuent en tirage naturel, les fumées d’un appareil domestique.

Il est indispensable d’adapter ces conduits traditionnels aux fumées froides et agressives des appareils performants à condensation.

• Conduit traditionnel droit ou dévoyé
• Maison individuelle ou appartement

Solutions et fonctionnement

FLEXCONDENS permet, à partir d’un conduit flexible en polypropylène, la rénovation de conduits de fumée individuels maçonnés existants droits ou dévoyés.

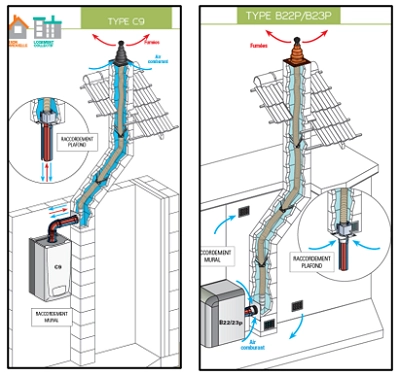

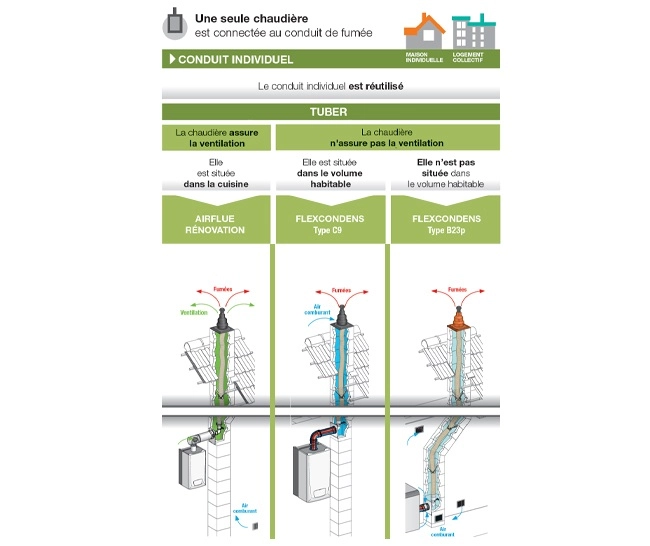

En fonction de la position et de la localisation de la chaudière, deux configurations d’installation sont possibles lors de leur remplacement par des appareils plus performants à condensation :

1. Avec une ventouse verticale (type C9) permet le fonctionnement étanche de l’appareil. L’air comburant et les fumées sont canalisés depuis et vers l’extérieur. Cette configuration est particulièrement adaptée lorsque l’appareil se situe dans le volume habitable, ventilé par une VMC indépendante de la chaudière.
2. Avec un conduit en légère pression (type B22p ou B23p). L’air comburant est puisé dans la pièce alors que les fumées sont canalisées par le conduit préalablement tubé. Cette configuration sera utilisée lorsque l’appareil est installé dans le garage ou dans le sous-sol (hors volume habitable).

• La robustesse exceptionnelle du flexible permet des rénovations sur de grandes longueurs de tubage (> 10 m).
• Les accessoires composant les kits sont optimisés afin de limiter les travaux dans les logements.
• Flexible en polypropylène, un matériau composite résistant aux températures de fumée jusqu’à 120°C.

Réglementation

• La notice de la chaudière permet de vérifier la hauteur de tubage maximum autorisée.
• Le raccordement concentrique doit être réalisé conformément au DTU 61.1. Il doit notamment assurer une pente « ascendante de 3 degrés vers le conduit ».

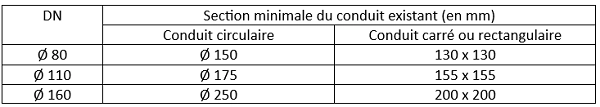

• Afin de garantir le bon fonctionnement, une section minimale du conduit existant doit être respectée, selon le diamètre du tubage :

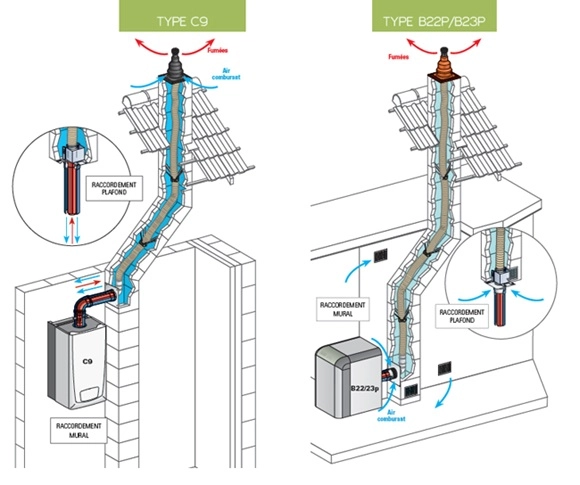

Configurations

Avantages de la solution Cheminées Poujoulat

• Un seul kit polyvalent permet le raccordement au mur ou au plafond.
• Fixation à l'extérieur du boisseau.
• Facilité d'installation et gain de temps.
• Terminal disponible en couleur noire ou brique.

Documentation FLEXCONDENS

La documentation "Solutions condensation" et le cahier des charges (CCTP) sont à consulter et télécharger ici.
