- Logements existants équipés de conduits SHUNT ou ALSACE.
- Ventilation des logements assurée par un système indépendant du conduit utilisé pour la chaudière.
- Remplacement des chaudières dans la journée.
- Intervention dans les logements peu invasive.
- La ventilation des logements est assurée par un système indépendant du conduit utilisé pour la chaudière.
- RÉNODENS SHUNT/ALSACE permet de raccorder jusqu’à 6 appareils au conduit, 1 par niveau.
- Étanchéité du système jusqu’à 5000 Pa (classe H1).
- Le fonctionnement étanche de l’installation améliore le niveau de sécurité du logement.
- Émissions de gaz à effet de serre réduites et économies d’énergie.
- Évacuation des fumées individualisée pour chaque chaudière.
- Le diamètre réduit du tubage facilite la mise en œuvre.
- Terminaux spécifiques pour conduits existants SHUNT, SHUNT DUO ou ALSACE.

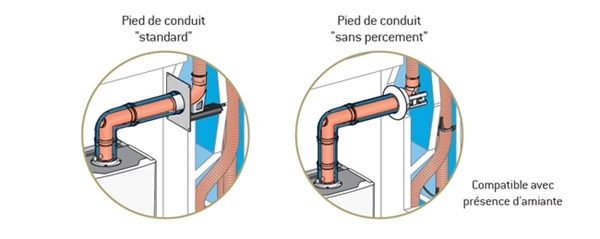

- Cheminées Poujoulat propose une solution "sans percement" pour une installation dans les logements présentant de l’amiante.

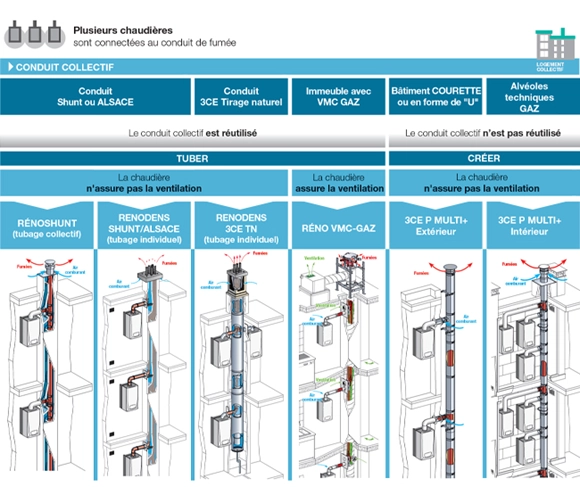

Rénovation des conduits collectifs (plusieurs chaudières par conduit) - RÉNOSHUNT
RÉNOSHUNT (tubage collectif)
Le conduit SHUNT est réutilisé, la chaudière n'assure pas la ventilation
Cadre technique

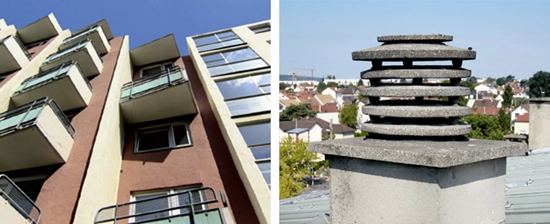

Les SHUNT sont des conduits collectifs maçonnés largement utilisés dans les immeubles de logements construits entre 1955 et 1970. Ils sont constitués d'un collecteur commun et de départs individuels de hauteur d'étage (également appelés ramons).
Les conduits ALSACE, plus anciens et principalement présents dans l'Est de la France, sont uniquement constitués du collecteur maçonné.
Ces conduits collectifs évacuent, en tirage naturel, les fumées 2 à 6 appareils domestiques gaz de type B11 et de classe de rendement standard. Leur adaptation est indispensable afin de pouvoir y raccorder des appareils performants à condensation (le tubage préserve le conduit existant de condensats auxquels il ne résisterait pas.
Solution et fonctionnement
Le système RÉNOSHUNT est un conduit collectif concentrique réalisé grâce à la mise en œuvre d’un tubage en inox dans le conduit existant. L’air comburant circule alors, depuis l’extérieur, dans l’espace annulaire résiduel. Le tubage permet de canaliser les fumées vers l’extérieur, en préservant le conduit existant des condensats auxquels il ne résisterait pas.
La mise en œuvre est réalisée essentiellement depuis la toiture, ce qui limite considérablement l’intervention dans les logements. Un système de réglage permet également d’ajuster chaque hauteur d’étage. RÉNOSHUNT s’adapte ainsi, sans recoupe, à chaque bâtiment.
L’étanchéité du système et la technologie à condensation permettent de réaliser des économies d’énergie et participent à la réduction des émissions de gaz à effet de serre.
Réglementation
- La ventilation des logements devra être assurée par un système naturel ou mécanisé, indépendant.
- Les chaudières compatibles sont de type C4p, équipées d'un clapet anti-retour sur le circuit de combustion.
- Une trappe de visite, coupe-feu ¼ heure, doit permettre la visite annuelle d'entretien du pied de conduit. Elle doit rester accessible.
Avant/Après
Avantages de la solution Cheminées Poujoulat
Documentation RÉNOSHUNT
La documentation "Solutions condensation", le cahier des charges (CCTP) et la fiche de réglementation sont à consulter et télécharger ici
RÉNODENS SHUNT/ALSACE (tubage individuel)
Le conduit SHUNT est réutilisé, la chaudière n'assure pas la ventilation
Cadre technique
Les SHUNT sont des conduits collectifs maçonnés largement utilisés dans les immeubles de logements construits entre 1955 et 1970. Ils sont constitués d'un collecteur commun et de départs individuels de hauteur d'étage (également appelés ramons). Les conduits ALSACE, plus anciens et principalement présents dans l'Est de la France, sont uniquement constitués du collecteur maçonné.
Ces conduits collectifs évacuent, en tirage naturel, les fumées 2 à 6 appareils domestiques gaz de type B11 et de classe de rendement standard. Leur adaptation est indispensable afin de pouvoir y raccorder des appareils performants à condensation.
Solution et fonctionnement
Le système RÉNODENS permet la rénovation de conduits collectifs maçonnés existants de type SHUNT ou ALSACE. L’air comburant circule alors, depuis l’extérieur, dans l’espace résiduel. Chaque chaudière gaz à condensation fonctionne de façon indépendante grâce aux tubages individuels qui canalisent les fumées vers l’extérieur. Le conduit existant est ainsi préservé des condensats auxquels il ne résisterait pas.
Après rénovation, chaque appareil fonctionne de manière indépendante des autres, ce qui simplifie son utilisation, son entretien et son futur remplacement.
L’étanchéité du système et la technologie à condensation permettent de réaliser des économies d’énergie et participent à la réduction des émissions de gaz à effet de serre.

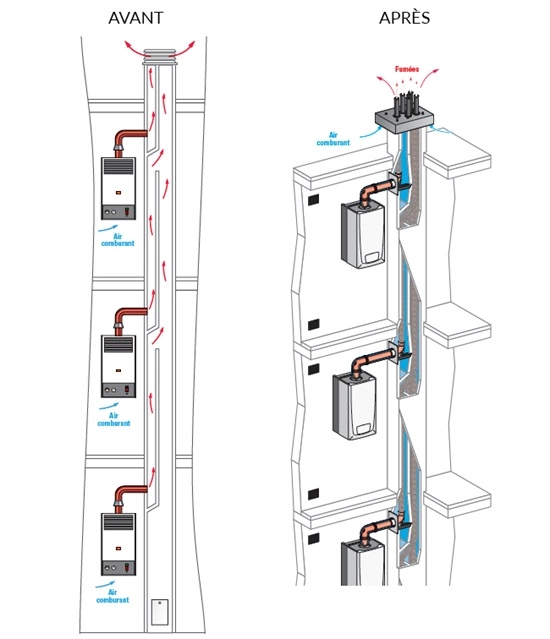

Avant/Après
Avantages de la solution Cheminées Poujoulat
Documentation RÉNODENS SHUNT/ALSACE
La documentation "Solutions condensation", le cahier des charges (CCTP) et la fiche de réglementation sont à consulter et télécharger ici
