La surpression d'eau

Avril 2018

APPROCHE TECHNIQUE

Surpression, adduction d'eau, arrosage, protection incendie

Surpresseur collectif




Surpresseur domestique

L'eau est un bien précieux. Préserver sa qualité et en économiser les ressources sont des objectifs toujours plus importants. En fonction du nombre d'habitants ou d'occupants de l' immeuble, en fonction de la surface à arroser ou en fonction des règles strictes de protection incendie, la surpression est un objectif à la fois "SANITAIRE" et "de SECURITE" qu'il a lieu d'intégrer à la fois en terme de fiabilité et d'économie d'énergie.

Prenons le cas d'applications de type habitat et tertiaire (immeubles, HLM, hôpitaux, ...), les besoins exprimés sont :

Maintenir une pression, indépendamment des variations de la consommation.
Offrir la même prestation, quels que soient :

  • La topographie du terrain
  • Les pics de consommation
  • Les variations de pression du réseau d’eau de ville
  • La hauteur du bâtiment

Il s'agit de concevoir et de réaliser une prestation réunissant un ou plusieurs critères:
1) Efficacité au juste prix
2) Souplesse, flexibilité, silence
3) Communication et anticipation (panne, prévention, automatisme, ...)
4) Ou bien une solution sur mesure pour répondre à une demande spécifique

La surpression domestique

La surpression domestique s'applique à l'habitat pour répondre toujours au besoin de maintenir une pression indépendante des variations de consommation. Pour l'usage domestique, les fourchettes de valeur sont globalement : HABITATION : de 1 à 10 personnes, débit d'eau : de 2 à 8 m³/h

surpression domestique

2 PRINCIPES :

POMPE DE SURFACE

POMPE DE SURFACE <
POMPE DE SURFACE <

POMPE IMMERGEE

POMPE IMMERGEE
POMPE IMMERGEE

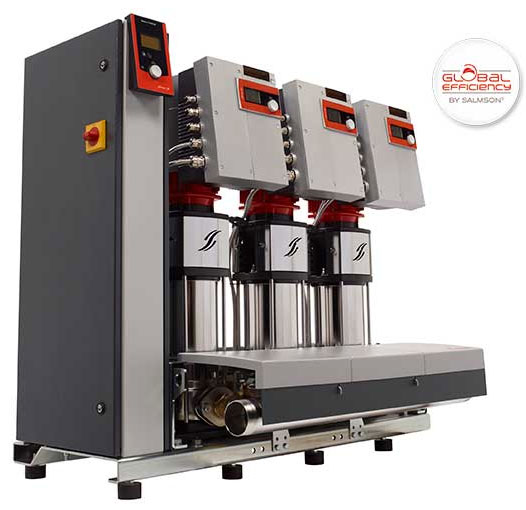

La surpression collective

La surpression collective s'applique aux immeubles d'habitation collective, aux applications tertiaires et industrielles, telles que bureaux, hôtels, centres commerciaux, ...

Pour répondre toujours aux besoins :
- maintenir une pression indépendamment des variations de la consommation
- offrir la même prestation, quels que soient :

  • la topographie du terrain
  • les pics de consommation
  • les variations de pression du réseau d'eau de ville
  • la hauteur du bâtiment

2 applicatifs majeurs :

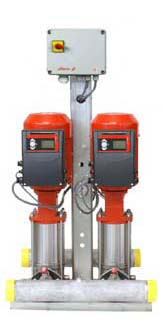

PETIT COLLECTIF

PETIT COLLECTIF

COLLECTIF

COLLECTIF

Comment fonctionne la VEV - Variation Electronique de Vitesse ?

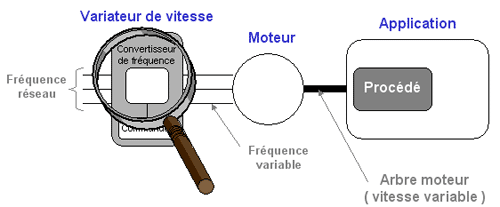

PRINCIPE GENERAL
1/ Installation standard (sans VE.V.) Variation Electronique de Vitesse

2/ Installation avec V.E.V.

Variation Electronique de Vitesse

Le convertisseur :

  • Redresseur à diodes
  • Filtre
  • Onduleur (M.L.I = Modulation de largeur d'impulsion)
Variation Electronique de Vitesse

PRINCIPE DE FONCTIONNEMENT

PRINCIPE DE FONCTIONNEMENT

Fonctionnement d'un système conventionnel avec pressostats

Fonctionnement d'un système conventionnel avec pressostats

Fonctionnement avec le V.E.V. Variation Electronique de Vitesse

Fonctionnement avec le V.E.V. Variation Electronique de Vitesse

Avantages et comparatif de la Variation Electronique de Vitesse

Consommation électrique réduite
La puissance absorbée par une pompe centrifuge varie avec le cube de sa vitesse de rotation. Si on réduit de moitié sa vitesse, la puissance absorbée est divisée par 8.

L'optimisation et la maîtrise du bruit
Lorsque l'on diminue la vitesse de rotation d'une pompe, son niveau sonore diminue.
Pour une pompe, on estime à 20% le temps de fonctionnement à sa vitesse maximale.

Gain de place, simplicité d'installation
La V.E.V. permet de diminuer la taille du réservoir.
Grâce à la technologie du variateur embarqué, on diminue considérablement la taille de l'armoire.

Plus fiable, plus souple, moins de maintenance : des équipements préservés
Les démarrages et arrêts du système sont souples, ils n'engendrent pas de surintensités.
L'installation n'est plus soumise à des surpressions régulières sous forme de coups de bélier.
La pompe ne tourne plus en permanence à sa vitesse maximale. Les roulements, la garniture métallique sont donc moins sollicités.

Une meilleure régulation !!

meilleure régulation

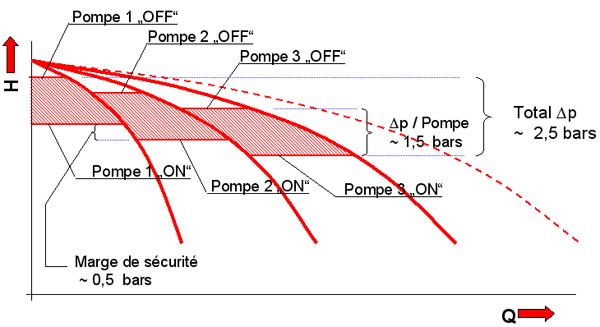

Fonctionnement d'un système conventionnel avec pressostats à plage neutre


Fonctionnement d'un système conventionnel avec pressostats à plage neutre

Fonctionnement d'un système conventionnel avec variateur de fréquence extérieure


Fonctionnement d'un système conventionnel avec variateur de fréquence extérieure

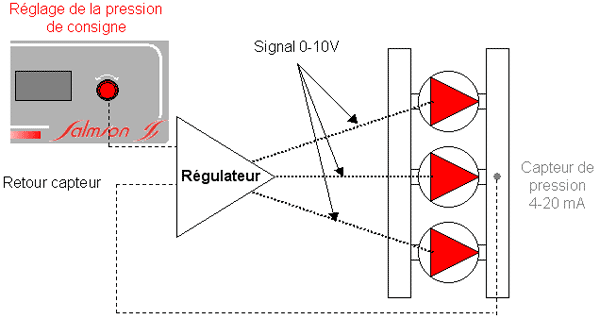

Fonctionnement avec une V.E.V. (Variateur Electronique de vitesse)


Fonctionnement avec une V.E.V.

La Variation de Vitesse : la VIDEO !

Installer des pompes à variation de vitesse dans les immeubles anciens, permet d’économiser 50% d’énergie par rapport à des pompes à vitesse fixe très souvent surdimensionnées.

Comment fonctionne la variation de vitesse ? Electroniquement, la vitesse et le débit sont ajustés en fonction des besoins thermiques. Cela se passe dans la journée par exemple avec un fort besoin en chauffage le matin et un moindre chauffage l’après-midi dû aux apports solaires. Même durant la durée de vie du bâtiment, si les besoins de l’immeuble évoluent, avec une meilleure isolation par exemple, alors la vitesse pourra s’adapter. La visualisation de la courbe caractéristique débit /pression montre bien le niveau moindre de fonctionnement, moins de débit, moins de pression. P(Watts) = Débit x Pression; le tout baisse et engendre des économies d’énergie.

Réhabilitation et pompes SALMSON : la Variation de Vitesse

Vidéo

FAQ

Foire aux questions : surpresseur d'eau, maintien de pression, ...

En quoi la variation électronique de vitesse apporte-t-elle des économies d'énergie ?
Les pompes ou surpresseurs équipés de VEV apporte indéniablement des économies d'énergie mais également une sécurité de fonctionnement notamment pour les surpresseurs. N'oublions pas que les surpresseurs fonctionnent quasiment tout le temps avec une variation de débit. Avec la variation de débit, le moteur fonctionne dans une zone de courbes avec rendement élevé. Sinon faire varier le débit en jouant sur la pression occasionnerait de piètres rendements et des dépenses énergétiques plus importantes.

Quelles sont les sécurités importantes dans une installation de surpression ?
Le pressostat manque d'eau en premier lieu. La protection contre le gel si les surpresseurs sont soumis à des températures négatives. Bien évidemment les sécurités électriques qui doivent être conforme »s à la norme NFC15100

Comment fonctionne la variation électronique de vitesse ?
La variation électronique de vitesse est appliquée sur les moteurs asynchrones des pompes centrifuges. L'objectif est de réguler la vitesse du moteur à courant alternatif en convertissant la tension et la fréquence du réseau de 220 - 240V monophasé, sous 50 ou 60 Hz, en un système de tensions triphasées de fréquences et d'amplitudes variables. Le convertisseur de fréquence permet alors de contrôler la vitesse du moteur. Cette action simultanée sur la fréquence et sur la tension se fait à travers 2 éléments principaux : un redresseur à diodes et un onduleur à Modulation de Largeur d'Impulsion (M.L.I.)

Oui mais allez plus loin dans votre explication technique de la VEV !

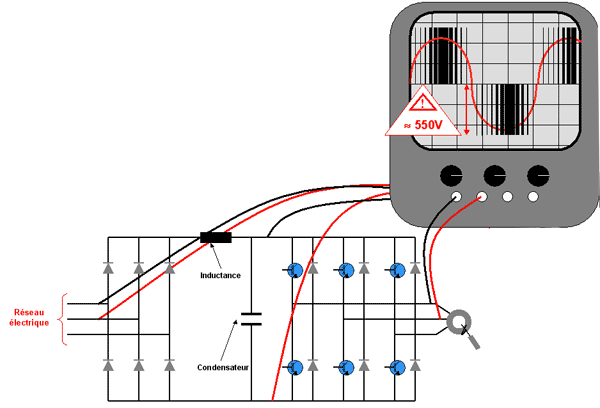

Le redresseur est un pont de diodes. La tension alternative qui traverse ce pont de diodes se transforme en une tension continue dite "redressée". A ce stade, de manière à affiner la qualité de la tension continue à la sortie du redresseur, un ensemble de capacités et d'inductance permet d'éliminer la légère ondulation résiduelle sortant du redresseur. Nous obtenons ainsi une tension continue lissée appelée "bus continu". Suite à cette évolution, l'onduleur va régler définitivement la tension en sortie du variateur afin d'optimiser la magnétisation du moteur. La tension fixe à l'entrée de l'onduleur est retransformée en tension variable, à travers des transistors. Ce principe est appelé modulation de largeur d'impulsion (MLI). Ces transistors sont commandés par le microcontrôleur qui les active ou non, per- mettant ainsi de faire varier la fréquence à la sortie du variateur. Les transistors (IGTB : Insulated Gate Bipolar Transistor) fonctionnent donc en commutation et jouent le rôle d'interrupteurs pour convertir la tension continue en tension variable. La fréquence d'activation ou de commutation des IGBT permet de créer des grandeurs variables en tension et en fréquence. Cette fréquence doit être élevée pour éliminer le bruit produit par la magnétisation.

ASPECTS REGLEMENTAIRES

Directive ErP (Energy related Products)

La directive européenne d’efficacité européenne ErP : principe
La directive européenne sur l’éco-conception ErP tend à améliorer l’efficacité énergétique des produits consommant de l’énergie, sur l’ensemble de leur cycle de vie, souvent appelé « du berceau à la tombe ». Elle concerne tous les produits qui consomment de l’énergie, et crée une classification énergétique et de nouveaux Indices d’Efficacité énergétique « IE ».

Directive ErP (Energy Related product) pour les circulateurs, pompes  et hydrauliques

  • La Directive ErP pour les circulateurs

Depuis le 1er janvier 2013 seuls les circulateurs d’Indice d’Efficience Energétique IEE<= 0,27 sont commercialisables dans l’Union européenne. Vous trouverez l’indication IEE <=0,27 sur la plaque signalétique de chaque produit concerné par cette Directive. A noter que circulateurs ECS ne sont pas encore concernés.

  • La Directive ErP pour les moteurs de pompes

Depuis le 16 juin 2011, les moteurs ventilés triphasés des pompes dont la puissance nominale est comprise entre 0,75kW et 375kW commercialisés dans l’Union européenne doivent être de classe IE2 au minimum. Il faut exiger l’indication de la classe IE2 sur la plaque signalétique des moteurs concernés.

  • La Directive ErP pour les hydrauliques des pompes

Le MEI est un indice de rendement minimal correspondant à un calcul de rendement hydraulique de la pompe défini pour trois points : au meilleur rendement, en charge partielle et en surcharge.

Le MEI s'applique depuis le 1er janvier 2013 pour les pompes mises sur le marché de l’Union européenne, concernées par la réglementation 547/2012 pour la conformité à la Directive d’éco conception ErP (2009/125/CE). Pour ces pompes, le MEI et la date de fabrication de la pompe apparaissent sur la plaque signalétique du produit.

Le rendement d’une pompe équipée d’une roue ajustée est généralement inférieur à celui d’une pompe dont la roue est à son diamètre maximal. Le rognage de la roue permet d’adapter le diamètre de la pompe jusqu’à un point de fonctionnement spécifié et, ainsi, de réduire la consommation d’énergie. L’indice de rendement minimal (MEI) est fondé sur le diamètre maximal de la roue. L’utilisation des pompes à eau concernées par la réglementation 547/2012, avec des points de fonctionnement variables, et n’ayant pas de variateur de vitesse embarqué, peut s’avérer plus efficace et plus économique si un dispositif de contrôle, tel qu’un variateur de vitesse, permet d’ajuster le point de fonctionnement de la pompe au regard du système.

Feuille de route de la directive ErP

gamme IE2

A consulter
www.europump.org

Voir également
Analyse réglementaire sur la directive ErP

Réglement sanitaire, pression minimum, ...

Pompe

Règlement Sanitaire Départemental :

L'article 1er du Code de la santé publique impose aux départements un règlement sanitaire applicable à toutes les communes, pris sous forme d'arrêté préfectoral sur proposition du directeur départemental de la santé et après avis du conseil départemental d'hygiène.

Dans toutes les agglomérations ou parties d’agglomérations possédant un réseau de distribution publique d’eau potable, toutes les voies publiques ou privées doivent dans tous les cas où cette mesure est techniquement réalisable, comporter au moins une conduite de distribution.
Tout immeuble desservi par l’une ou l’autre de ces voies, qu’il soit directement riverain ou en enclave, doit être relié à cette conduite par un branchement.

Ce branchement est suivi d’un réseau de canalisations intérieures qui met l’eau de la distribution publique, et sans traitement complémentaire, à la disposition de tous les habitants de l’immeuble, à tous les étages et à toute heure du jour et de la nuit. Le branchement et le réseau de canalisations intérieures ont une section suffisante pour que la hauteur piézométrique de l’eau au point le plus élevé ou le plus éloigné de l’immeuble soit encore d’au moins 3 mètres (correspondant à une pression d’environ 0,3 bar) à l’heure de pointe de consommation, même où la pression de service dans la conduite publique atteint sa valeur minimale.

La pression minimum résiduelle recommandée en terme d'objectif au robinet sanitaire le plus défavorisé est de 1 bar.

Réglementation Incendie :
Robinet d'Incendie Armés (RIA), Poteaux d'Incendie (PI), et sprincklers (SPK): les pressions minimales sont données par les règles de type R1, R5 et normes applicables.

Attestation de Conformité Sanitaire ACS

hydroplus2

Les matériaux utilisés pour le contact avec l'eau utilisée au cours du transport doivent être conformes à la réglementation définie par les autorités sanitaires (arrêté du 29 mai 1997) et obtenir une attestation de conformité sanitaire (ACS).

Textes de référence :

Circulaire DGS/VS4 n°99/217 du 12 avril 1999

Circulaire DGS/VS4 n°2000/232 du 27 avril 2000

Circulaire DGS/SD7A 2002 n°571 du 25 novembre 2002

Réglementation installations de protection incendie type Sprinklers ou RIA

Mesures de protection manuelle: PI et RIA
Les poteaux incendie et les R.I.A sont des installations de premier secours de lutte incendie, destinées à être mise en oeuvre dès l’alerte. Ils ont une action d’extinction.

Poteaux incendie
Les poteaux incendie sont généralement placés à l’extérieur des bâtiments et sont branchés sur des canalisations d’eau de ville ou sur des alimentations spécifiques sous pression. Ils ont une alimentation théorique de 60m3/h sous 1 bar minimum.

R.I.A (les Robinets d’Incendie Armés)
Les R.I.A sont installés dans les bâtiments à l’usage des résidents de l’immeuble.Les diamètres des R.I.A et le nombre mis en œuvre varient selon la classe du risque, leurs emplacements doivent couvrir l’ensemble des locaux. Les réglementations fixent la pression minimale au R.I.A le plus défavorisé à 2.5 bar minimum.

Mesures de protection automatique: Sprinklers
La protection automatique contre l’incendie est assurée généralement par un réseau sprinkler. Le réseau sprinkler est le moyen le plus efficace de lutter contre un départ d’incendie. Souvent, un réseau de sprinklers n’est pas dimensionné pour éteindre un incendie mais simplement pour le circonscrire à une zone restreinte, en attendant l’intervention des secours pour une extinction définitive.

Les normes & réglementations :
Il faut distinguer les prescriptions obligatoires que sont les normes des réglementations publier par les compagnies d’assurances dont le but est d’obtenir des réductions de primes.


Normes obligatoires:
NF S 62-200 : Matériel de lutte contre l’incendie – Poteaux et bouches d’incendie

NF S 62-201 : Matériel de lutte contre l’incendie – Robinets d’incendie armés (R.I.A)

NF EN 12845 : Installations fixes de lutte contre l'incendie - Systèmes d'extinction automatiques du type sprinkleur - Calcul, installation et maintenance

NF EN 12259-1+ A1 : Installations fixes de lutte contre l'incendie - Composants des systèmes d'extinction du type sprinkleur et à pulvérisation d'eau - Partie 1 : sprinklers
PR NF EN 12259-12 : Installations fixes de lutte contre l'incendie - Composants des systèmes d'extinction du type sprinkler et à pulvérisation d'eau - Partie 12 : pompes pour sprinklers

NF S62-211: Installations fixes d'extinction - Installations fixes d'extinction automatique à eau du type Sprinkleur - Caractéristiques des organes constitutifs.

apsad

Réglementations APSAD (Assemblée Plénière des Sociétés d'Assurances Dommages)
REGLE-R5 : Robinets d'Incendie Armés
REGLE-R1 : Extinction automatique à eau type sprinkler

  • Règles d'installation
  • Armoires de commande et de contrôle des groupes de pompage à moteur électrique
  • Règles techniques

REGLES ET OUTILS DE CONCEPTION ET DE REALISATION

Outils logiciels d’aide à la décision

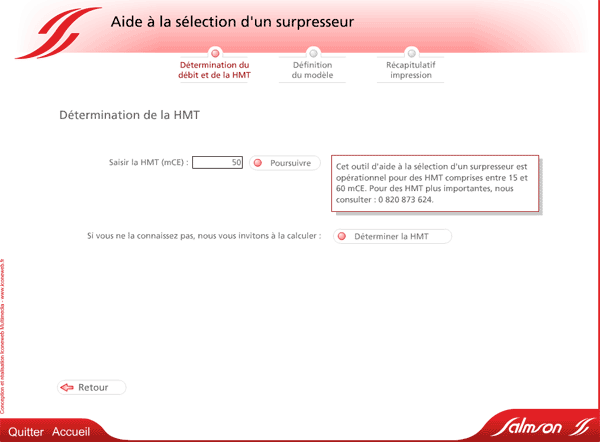

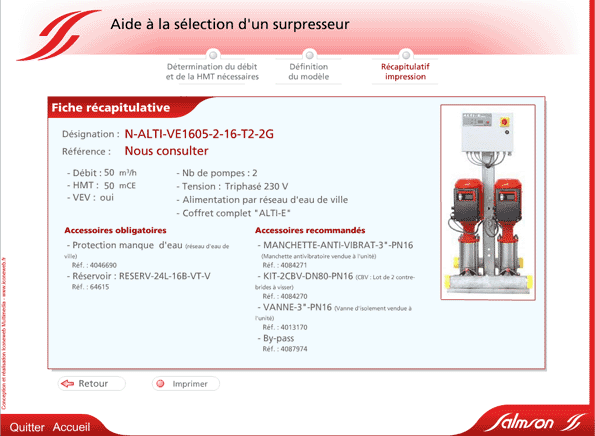

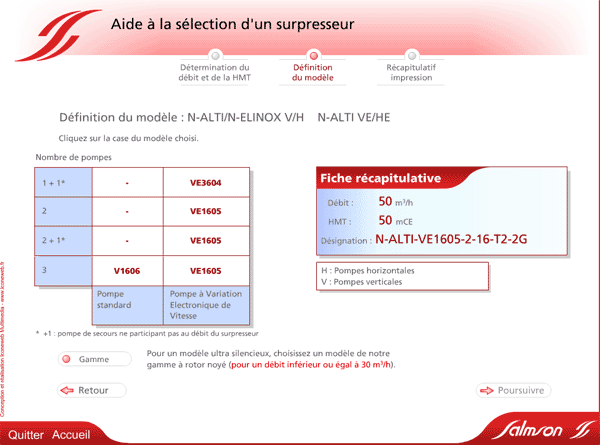

Selecson 3 : Guide de sélection de pompes et circulateurs

Guide Selecson 3

L'outil d'aide à la sélection de nos pompes et de nos systèmes de pompage.

  • Il rassemble toutes les grandes familles de produits : Adduction - Surpression / Génie Climatique / Relevage – Assainissement.
  • Il dispose d'une interface intuitive et conviviale, accessible en 4 langues : Français / Anglais / Italien / Espagnol.
  • Il permet l’intégration des accessoires, plans 3D (Autocad) et permet de basculer vers le Guide d'interchangeabilité.
  • L'outil a été paramétré pour une utilisation simple et un accès rapide à l'information recherchée.
  • Il permet de réaliser un bilan énergétique comparatif pour les produits à Variation de Vitesse Electronique.

selecson3

Cette version est une version allégée du SELECSON. Elle ne nécessite pas d'installation de logiciel.

selecson3

Téléchargez le logiciel

http://www.salmson.com/index.php?id=37

Cette version est la version complète du SELECSON qui donne accès à l'ensemble des fonctionnalités du logiciel.

Le Guide d'Interchangeabilité

Guide interchangéabilité

L'outil de remplacement pour les circulateurs et les pompes « In-line »

  • Il permet de trouver rapidement le produit de remplacement adapté parmi la gamme de circulateurs et de pompes « In-line » Salmson, pour les principales marques du marché.
  • Dans l'univers du Génie Climatique, il vise à valoriser les produits à haut rendement énergétique : circulateurs de classe énergétique A et pompes à variation électronique de vitesse

Accès en ligne au guide d’interchangeabilité des pompes

http://salmson.consoft.de/pumpexchange/Search.aspx?lang=fr-FR-sal

Rappel technique : calcul du débit, de la hauteur manométrique, du réservoir, ...

1. Calcul détaillé du débit selon DTU 60-11

Débit minimum par appareil à prendre en considération

Débit minimum par appareil

Pour obtenir le débit instantané de la pompe, il faut après avoir additionné les débits de chaque appareil, multiplier le résultat par le coefficient de simultanéité K, variable suivant le nombre d'appareils. La valeur du coefficient K est donnée par la formule ci-dessous.

Formule de calcul :
Coefficient = 0,8 / √ (nombre d'appareils -1)
Exemple : pour une alimentation en eau chaude et froide de 40 lavabos et de 25 douches on a : [(40 x 0,4) + (25 x 0,4)] x 0,1 (K)
= 2,6 l/s soit environ 9,5 m³/h.

2. Capacité des réservoirs

Calcul de la réserve d'eau utile
On prend en général 1/20 à 1/30 de la consommation journalière:

  • Dans les réservoirs à l'air libre, cette réserve correspond au volume du réservoir.
  • Dans les réservoirs sous pression, le volume du réservoir dépendra des pressions de service.

Le tableau ci-dessous permet le choix du réservoir en fonction de la réserve d'eau utile et des pressions de service (mise en route arrêt pompe).

tableau

Il est préconisé d'installer un ballon hydropneumatique en dérivation au refoulement des pompes.

Capacité des réservoirs

L'air sous pression contenu dans la partie supérieure du réservoir se comprime et se détend en fonction des fluctuations de pression contrairement à l'eau qui est quasiment incompressible. Les matériaux utilisés pour la fabrication des vessies en empêchent la dissolution.
Pression de gonflage pour réservoir à vessie : gonfler le réservoir à 0,2 bar en dessous de la pression de marche de la pompe.
Nota : pour les installations équipées d'un surpresseur à vitesse variable, nous conseillons un réservoir d'une capacité de 50 litres maximum.

3. Hauteur manométrique totale (hmt)

Elle correspond à la pression que devra fournir la pompe entre le point d'aspiration et de refoulement.

Schéma hauteur manométriques

FORMULES

HMt= HMa (aspiration) + HMR (Refoulement)
- HMA = ha + Ja
- HMR = hr + Jr + Pr

HMa = Hauteur Manométrique aspiration
ha = hauteur aspiration
Ja = Pertes de charge aspiration du au frottement du liquide dans la tuyauterie et les accessoires.
HMR = Hauteur Manométrique refoulement
hr = hauteur refoulement
Jr = Pertes de charge refoulement
Pr = Pression résiduelle (diponible au robinet le plus éloigné)


HMT en circuit ouvert


Pompe en aspiration
HMT = HMA (Asp) + HMR (Ref)
HMA = ha + Ja
HMR = hr + Jr + Pr

Pompe en charge
HMT = HMA (Asp) + HMR (Ref)
HMA = - hc + Ja
HMR = hr + Jr + Pr
hc = hauteur de charge

Pompe immergée
HMT = HMR (Ref)
HMR = hr + Jr + Pr

4. Capacité maximale d'aspiration (CMA)

C'est la limite au-delà de laquelle une pompe ne peut plus aspirer. CMA(m) = 10,33 – NPSH, au niveau de la mer. Le NPSH (Net Positive Suction Head) indique la charge nette absolue mini qui doit être assurée à l'entrée de la pompe. Il varie en fonction du débit et ses valeurs sont données sur les courbes de pompe. Remarque importante : La capacité maximale d'aspiration (CMA) doit toujours être supérieure, d'au moins 0,5 à 1 m, à la hauteur manométrique d'aspiration (HMA)

Le NPSH (Net Positive Suction Head) indique la charge nette absolue mini qui doit être assurée à l'entrée de la pompe. Il varie en fonction du débit et ses valeurs sont données sur les courbes de pompe.

conditions de bon fonctionnement d'une pompe en aspiration

5. Choix des diamètres de tuyauterie

Choix des diamètres de tuyauterie

6. Diminution de la capacité maxi d'aspiration (CMA)

Diminution de la capacité maxi d'aspiration

Exemple 1:
Une pompe ayant une CMA de 8 m au niveau de la mer, n'aura, avec de l'eau à 10 °C, 1500 m, qu'une CMA de :8,00 - 1,70 = 6,30 m d'où une HMA maxi de : 5,30 m à 5,80 m.


Exemple 2 :

Une pompe ayant une CMA de 8 m pour de l'eau à 10 °C, n'aura, à une altitude de 1500 m, qu'une CMA de :8,00 - 3,10 = 4,90 m d'où une HMA maxi de : 3,90 m à 4,40 m.


Exemple 3 :

  • Pompe avec CMA 8 m.
  • Altitude 500 m
  • Température du liquide 100 °C

CMA = 8,00 – 0,6 – 10,30 = 2,90 m d'où une hauteur de charge mini : HC = 3,40 à 3,90 m.



Nota :


a) Les deux éléments, altitude et température, peuvent se conjuguer : ex. :

  • Pompe CMA 8 m
  • Altitude 1500 m
  • Température de l'eau 70 °C

CMA = 8,00 – 1,70 – 3,10 = 3,20 m d'où une HMA maxi de 2,20 à 2,70 m.

b) Dans certains cas, la perte de hauteur peut être supérieure à la CMA de la pompe, ce qui signifie que la pompe doit être installée en charge, c'est-à-dire que le niveau du liquide à pomper doit être supérieur à l'axe de la pompe.

7. Pertes de charge


a) Dans les accessoires
Les valeurs du tableau ci-dessous sont à rajouter aux longueurs des tuyaux neufs. Pertes de charge exprimées en longueur (en m) droite de tuyauterie.

tableau

b) Dans les tuyaux neufs
Pertes de charge exprimées en mm de hauteur d'eau par mètre de tuyau.

tableau

Nota : pour les tubes plastiques, multiplier les valeurs ci-dessous par 0,8. Les valeurs en rouge correspondent à une vitesse d'écoulement comprise entre 1 et 1,5 m/s.

Estimation du débit en fonction du nombre d'appareils sanitaires

Débit par appareil

Débit minimum par appareil à prendre en considération

Débit par appareil

Coefficient de simultanéité

Coefficient de simultanéité

Comment choisir une pompe de surpression pour un usage domestique ?

1/ DETERMINER LE DEBIT

NOMBRE D'HABITANTS 1 à 5 personnes 6 à 10 personnes

Surface à arroser

0 à 400 400 à 800 800 à 1000 0 à 500 500 à 1000

Débit pompe (m³/h)

1 3,5 4 3 5

2/ DETERMINER LA PRESSION
Hauteur géométrique (m) = ha + hr
HA : hauteur entre le niveau d'eau le plus bas et l'aspiration de la pompe.
HR : hauteur entre le refoulement de la pompe et le point d'utilisation situé le plus haut.
Pertes de charge (mCE)
Diminution de pression provoquée par le frottement dans la tuyauterie.
Pression résiduelle (mCE)
Pression dont on doit disposer aux robinets ou aux jets des arroseurs. En général :
1,5 bar (15 mCE) pour alimentation habitation.
2,5 bars (25 mCE) pour arrosage.

Pression disponible (mCE)
Pression qui est présente à l'aspiration de la pompe : généralement produite par le réseau d'eau de ville ou bien par une réserve située en hauteur (pour une pompe en aspiration : Pd = 0).

Pompes de surface :
Hgéo + Pertes de charge + Pression résiduelle + Pression disponible = Hauteur manométrique totale


Pompes immergées :
Hauteur de refoulement + Pertes de charge + Pression résiduelle + Pression disponible = Hauteur manométrique totale

La pompe est toujours en charge donc HA = 0
Les valeurs proposées dans ce chapitre conviennent pour 90% des applications.
Elles sont communiquées à titre indicatif et ne se substituent pas à une étude détaillée.

Calcul rapide en surpression domestique

Détermination du débit
Estimation du débit en m³/h en fonction :
- du nombre de personnes
- de la surface à arroser

Détermination du débit

La surface correspond à la surface de gazon à arroser

Détermination du réservoir

Détermination du réservoir

Pression de gonflage : 0,2 bar en dessous de la pression d'enclenchement

Calcul rapide en surpression collective

Estimation du débit instantané en surpression collective

Exemple 1 :
30 logements en standard donne un débit de 7,2 m³/h
30 logements en standing donne un débit de 9,2 m³/h

Exemple 2 :
250 habitants en standard donne un débit de 15 m³/h
250 habitants en standing donne un débit de 18 m³/h

Exemple 3 :
3000 robinets en standard donne un débit de 30 m³/h
3000 robinets en standing donne un débit de 38 m³/h
3000 robinets en hôtel donne un débit de 48 m³/h

Logiciel de détermination rapide de surpresseurs pour usage petit collectif et collectif

Etape 1: mes besoins déterminés avec l'aide en ligne

logiciel

Etape 2: le modèle adéquat est défini ainsi que sa référence

logiciel

Etape 3: Les accessoires et le réservoir appropriés sont également sélectionnés

logiciel

Pour recevoir le logiciel CD "SELECTION DES SURPRESSEURS" faites- en la demande dans le contact express colonne de droite de la présente page.

(NB: pour les applications spécifiques RIA, incendie, sprinklers, ... consultez un technicien conseil Salmson)

Installation de protection incendie Sprinklers et Robinet d' Incendie Armé RIA

Pour les installations de protection incendie Sprinkler et Robinet d’Incendie Armé RIA ou poteaux d'incendie, nous nous réfèrerons aux textes règlementaires cités chapitre III ASPECT REGLEMENTAIRE.

Pour ces applications spécifiques RIA, incendie, sprinklers, ..., assujéties aux classes de risques à définir, un respect scrupuleux des règles citées est obligatoire en phase CONCEPTION

Pour obtenir un conseil à la sélection, consultez un technicien conseil Salmson, ou faites en la demande dans la boite "contact" colonne de droite de la présente page.

Guide de surpression collective

VOS BESOINS ?

Des installations simples dans la mise en œuvre et efficaces dans la maintenance, respectueuses de votre budget.

SOLUTION STANDARD :
Efficacité, rentabilité

Petit collectif Collectif
Vitesse fixe ALTISON, HYDROMINI HYDROPLUS CE/CA
ALTISON

VOS BESOINS ?
Optimiser la place, les nuisances sonores et la consommation.SOLUTION CONFORT : Souplesse, flexibilité, silence, maintenance, économies d'énergie

Petit collectif Collectif
Vitesse variable HYDROMINI E HYDROPLUS EBMS
HYDROMINI

VOS BESOINS ?
Gérer précisément la pression de l'eau grâce à des coffrets qui fonctionnent à distance.

SOLUTION CONFORT + :
L'anticipation et la communication en plus

Collectif
Vitesse variable HYDROPLUS E
HYDROPLUS E


VOS BESOINS ?

Gérer précisément la pression de l'eau grâce à des coffrets qui fonctionnent à distance.

SOLUTION SUR MESURE :
Une solution sur mesure pour répondre à une demande spécifique. Demandez le "GUIDE DE SURPRESSION COLLECTIVE" en remplissant le cadre colonne de droite.

Extranet pour générer schémas hydrauliques et CCTP

Salmson met à votre disposition un extranet pour accompagner le prescripteur et l’installateur au mieux dans ses projets de conception et d'installation dans les domaines du génie climatique, de la surpression et du relevage. Le professionnel pourra ainsi générer facilement des schémas de principe et des descriptifs types, sauvegardez ces données dans un cahier des charges. Il pourra également personnaliser et télécharger les descriptifs types.

L’intranet disponible en ligne
http://extranet.salmson.com

L’intranet est un outil qui permet au prescripteur et à l’installateur de génie climatique et énergétique de :

Générer vos descriptifs types pour vos CCTP (Cahier des Charges Techniques Particulières)

Générer vos descriptifs types
  • Créez votre schéma de principe
  • Définissez vos postes de pompe
  • Pour les bureaux d'étude, sauvegardez votre projet

Trouver une réponse rapide à ses questions

Trouver une réponse rapide à ses questions
  • Une bibliothèque complète avec recherche avancée : notices techniques, plans CAO, réglementation, etc.

Sauvegarder ses recherches sur son espace personnel

Sauvegarder ses recherches sur son espace personnel
  • Accès sécurisé par login mot de passe.
  • Sauvegarde de Vos descriptifs types, documents favoris, historique de recherche, et pour les bureaux d'étude, vos cahiers des charges

Dialoguer avec son conseiller technique

Dialoguer avec son conseiller  technique
  • Vos contacts Salmson privilégiés affichés en permanence
  • Formulaires de demande de dimensionnement

PRODUITS RECOMMANDES

Pompes de surpression : tableau de synthèse de sélection immédiate

Pompes de surface

JETSON - PAC - Hydromini

Pompe de surface auto-amorçante

Lien site web

SPRINGSON - Hydromini

Pompe auto-amorçante multi-cellulaire

Lien site web

RÉCUPEO HOME

Gestionnaire d'eau de pluie domestique

Lien site web

RÉCUPEO MASTER

Gestionnaire d'eau de pluie collectif

Lien site web

HYDROSON - Hydromini

Pompe de surface et surpresseur domestique

Lien site web

MUH

Pompe multicellulaire horizontale inox

Lien site web

NEXIS V1600

Pompe multicellulaire verticale inox haut rendement

Lien site web

NEXIS V 22/36/52

Pompe multicellulaire verticale inox haut rendement

Lien site web

NEXIS VE 11-22 kW

Pompe multicellulaire verticale inox haut rendement
à V.E.V.

Lien site web

NEXIS VE 2G

Pompe multicellulaire verticale inox haut rendement
à V.E.V. 2G

Lien site web

MUV

Pompe multicellulaire verticale

Lien site web

MULTi-H

Pompe multicellulaire horizontale inox

Lien site web

MULTi-H- Hydromini

Surpresseur domestique et collectif

Lien site web

MULTi HE Mono

Pompe multicellulaire horizontale monophasée

Lien site web

MULTi-HE-2G

Pompes horizontales multicellulaires à V.E.V. 2G

Lien site web

MULTI-HE-2G Hydromini (tri)

Surpresseur domestique et collectif à V.E.V. 2G

Lien site web

MULTI-HE-Hydromini (mono)

Surpresseur domestique et collectif à V.E.V.

Lien site web

MULTI-V

Pompe multicellulaire verticale inox

Lien site web

MULTI-V Hydromini

Surpresseur domestique et collectif

Lien site web

MULTi-VE Mono

Pompe multicellulaire verticale inox à V.E.V.

Lien site web

MULTI-VE 2G

Pompes verticales multicellulaire à V.E.V. 2G

Lien site web

MULTI-VE 11-22 kW

Pompe multicellulaire verticale inox à V.E.V.

Lien site web

MULTI-VE-2G Hydromini (tri)

Surpresseur domestique et collectif à à V.E.V. 2G

Lien site web

MULTI-VE-Hydromini (mono)

Surpresseur domestique et collectif à V.E.V.

Lien site web

PBS

Pompe monobloc horizontale normalisée

Lien site web

NOS

Pompe monocellulaire normalisée

Lien site web

Pompes immergées

AQUASON - AL - PAP

Pompe de puits

Lien site web

IMMERSON D3

Pompe de forage 3»

Lien site web

IMMERSON D4 - QC

Pompe de forage 4»

Lien site web

IMMERSON S4-S6

Pompe de forage 4» tout inox

Lien site web

IC 6-8

Pompes de forage 6» - 8» - 10»

Lien site web

Modules

ALTI AQUA

Surpresseur silencieux 2 pompes verticales

Lien site web

ALTISON

Surpresseur 2 pompes multicellulaires horizontales

Lien site web

ALTI NEXIS V

Surpresseur 2 - 4 pompes multicellulaires verticale inox
haut rendement

Lien site web

ALTI NEXIS VE

Surpresseur 2 - 4 pompes multicellulaires verticale inox
haut rendement à V.E.V.

Lien site web

HYDROPLUS

Surpresseur 2 - 3 pompes

Lien site web

HYDROPLUS E 2G

Surpresseur silencieux 2-3 pompes à V.E.V.

Lien site web

HYDROPLUS E-EBMS 2G

Surpresseur 3 pompes à V.E.V.

Lien site web

HYDROBAT HPM

Surpresseur de protection incendie

Lien site web



Usage domestique : pompes auto-amorçantes

SPRINGSON SPRINGSON PAC et Hydromini

Pompe multi cellulaire auto-amorçante disponibles dans 3 versions : Standard, Automatique (PAC) et Hydromini

Pompe Spingson CARACTÉRISTIQUES
3 gammes : Standard, Automatique (PAC) et Hydromini
2 pôles
50 Hz

APPLICATIONS

Pompage et distribution d'eau claire ou légèrement chargée dans les secteurs de l'habitat et de l'agriculture
Récupération des eaux de pluie
Captage à partir de citernes, de puits peu profonds, de rivières ou d'étangs pour : Alimentation, distribution d'eau sous pression, arrosage, lavage

AVANTAGES
Amorçage rapide, 100 % automatique, sans risque de désamorçage après arrêt de la pompe
Très silencieux : utilisation possible dans des locaux habités
Performances hydrauliques élevées, même à fort débit et en aspiration
Hauts rendements, fonctionnement économique
Éléments constitutifs insensibles à la corrosion

Plus d'infos sur SPRINGSON PAC et Hydromini

JETSON - JETSON PAC - JETSON Hydromini

Pompe de surface auto-amorçante disponible dans 4 versions standard, portable, automatique et Hydromini. Certifié ACS.

Pompe Jetson
CARACTERISTIQUES

POMPE JET AUTO-AMORÇANTE INOX
4 Versions : standard, portable, automatique et Hydromini
50 Hz
Débits jusqu'à : 5 m3/h
Hauteurs mano. jusqu'à : 43 m

APPLICATIONS
Distribution d’eau claire non chargée eau de pluie
Irrigation domestique
Arrosage
Lavage

AVANTAGES
Construction robuste : tout inox
Pompe facile à utiliser et à brancher
Pompe facile à déplacer
Prêt à poser
Jusqu'à 100 000 démarrages
Auto-amorçage automatique jusqu'à 8m

Plus d'infos surJETSON PAC - JETSON Hydromini

Usage domestique : surpresseurs

Multi-H - Multi-H Hydromini

SURPRESSEURS pour usages domestique et petit collectif Certifié ACS

Surpresseur Hydromini Multi H CARACTÉRISTIQUES
2 pôles - 50 Hz
2 gammes : MULTi-H INOX 304 et MULTi-H INOX 316L
Débits jusqu’à : 25 m³/h
Hauteurs mano. jusqu’à : 70 m CE

APPLICATIONS
Pompage de liquides clairs non chargés dans les secteurs de l’habitat, agricole et industriel : - Adduction - Surpression
- Arrosage - Irrigation
- Station de lavage
- Vidange - Remplissage (bassins, piscines...)
- Chauffage - Climatisation
- Traitement de l’eau (déminéralisation, filtration...)

Et en incorporation dans tous les systèmes modulaires.
Captage à partir d’un puits, d’une source, d’une rivière, d’un étang...

Fluides pompés
- Gamme 304 : liquides clairs non agressifs (eau potable, eau glycolée...).
- Gamme 316L : liquides agressifs (eau de mer, eau déminéralisée, eau chlorée...).

AVANTAGES
- Pompe compacte, monobloc de faible encombrement, économique et silencieuse.
- Ensemble hydraulique en acier Inox : sécurité anti-corrosion et durée de vie accrue de la pompe.
- Roulement moteur monté dans le flasque avant, largement dimensionné et étanche.
- Bagues joint de roues entre cellules de forte épaisseur : insensibilité aux dilatations thermiques et suppression des risques de grippage.
- Fiabilité optimale : rendements élevés grâce au profil des roues, limitant le nombre d’étages, la taille des arbres et les poussées axiales.
- Garniture mécanique normalisée +110°C maxi sans aucun entretien.
- Installation facile.

Plus d'infos sur Multi-H Hydromini

Hydromini MULTi-HE (mono)

SURPRESSEURS pour usages domestique et petit collectif Certifié ACS.

Surpresseur Hydromini Multi HE mono
CARACTERISTIQUES

avec V.E.V. intégré 50 / 60 Hz
Débits jusqu'à : 10 m³/h
Hauteurs mano. jusqu'à : 80 mCE

APPLICATIONS
Pour pavillons, petits immeubles, hôtels, …
Maintien sous pression d'un réseau de distribution d'eau à pression insuffisante ou inexistante, pour :
- Alimentation - distribution d'eau à partir d'un réseau d'eau de ville ou d'une bâche de stockage
- Irrigation
- Arrosage

AVANTAGES
Modules compacts pré-montés, et prêts à être installés
Installation facile : un branchement électrique, deux raccordements hydrauliques. Montage avec raccord-union permettant de pivoter l'axe de refoulement
Fonctionnement automatique, et régulation de la pression de refoulement
Réservoir à vessie interchangeable en Butyle
Économies d'énergie et fonctionnement silencieux grâce à l'ajustement permanent des performances de la pompe
Souplesse d'utilisation, réduction des à-coups et des coups de bélier

Plus d'infos sur Hydromini MULTi-HE

Surpression collective : petit collectif et collectif

La surpression collective s'applique aux immeubles d'habitation collective, aux applications tertiaires et industrielles, telles que bureaux, hôtels, centres commerciaux, ...

Pour répondre toujours aux besoins de maintenir une pression indépendamment des variations de la consommation
et d'offrir la même prestation, quels que soient :
- la topographie du terrain
- les pics de consommation
- les variations de pression du réseau d'eau de ville
- la hauteur du bâtiment

2 applicatifs majeurs :

PETIT COLLECTIF COLLECTIF

Nouvelle gamme NEXIS et ALTI-NEXIS

Nouvelle génération de pompe multicellulaire verticale "INOX" à haut rendement Série In-Line.

Pompe multicellulaire verticaleCARACTÉRISTIQUES
Série In-Line - 50 Hz Certifié ACS
Débits jusqu'à : 70 m³/h
Hauteurs mano. jusqu'à : 237 m

APPLICATIONS

Pompage de liquides clairs non chargés dans les secteurs de l'habitat, industriel et agricole.
Et en incorporation dans tous les systèmes modulaires.

AVANTAGES
Hauts rendements
Installation facile : orifices IN-LINE, brides mobiles.
Corps de pompe modulaire : possibilité d'adaptation de la hauteur et des brides pour s'intégrer dans des installations existantes.
Lanterne et boîte à bornes orientables (plusieurs positions à la demande).
Dispositif de levage pour faciliter la manutention.
Maintenance facilitée :
- Garnitures mécaniques normalisées à cartouche disponibles pour toute la gamme pour des températures jusqu'à 120°C.
- Concept Spacer disponible sur tous les modèles avec puissance moteur ≥5,5Kw.
Permet à l'installateur ou l'exploitant le remplacement de la garniture mécanique sans démonter le moteur.

Courbe de performances

Pompe Alti Nexis





Surpresseur Alti-Nexis

Plus d'infos sur Alti-Nexis VE

ALTISON

APPLICATIONS

Mise et maintien sous pression de réseaux de distribution d'eau à pression insuffisante ou inexistante, en aspiration ou en charge, pour :
Petits ensembles d'habitations
Immeubles
Résidences privées
Magasins
Ecoles

AVANTAGES

Modules compacts, prêts à être installés.
Encombrement au sol réduit.
Installation facile : 2 raccordements hydrauliques et un branchement électrique.
Commande et protection regroupées dans l'armoire qui assure l'automatisme intégral de fonctionnement.
Collecteurs aspiration-refoulement pouvant être raccordés à droite ou à gauche.
Fonctionnement silencieux.

Plus d'infos sur ALTISON

MULTI HE

APPLICATIONS

Maintien sous pression d'un réseau de distribution d'eau à pression insuffisante ou inexistante dans le domestiques ou le petit collectif Alimentation-distribution d'eau à partir d'un réseau d'eau de ville ou d'une bâche de stockage. Irrigation, arrosage pour pavillons, petits immeubles, …

AVANTAGES

Modules compacts pré-montés, et prêts à être installés.
Installation facile : un branchement électrique, deux raccordements hydrauliques.
Montage avec raccord-union permettant de pivoter l'axe de refoulement.
Fonctionnement automatique, et régulation de la pression de refoulement.
Réservoir à vessie interchangeable en Butyle.
Économies d'énergie et fonctionnement silencieux grâce à l'ajustement permanent des performances de la pompe.
Souplesse d'utilisation, réduction des à-coups et des coups de bélier.

Plus d'infos sur MULTI HE

HYDROPLUS

APPLICATIONS

Mise et maintien sous pression de réseaux de distribution d'eau à pression insuffisante ou inexistante, pour :
Ensemble d'habitations, de bureaux
Résidences privées
Hôtels, hôpitaux, cliniques
Centres commerciaux, magasins
Ecoles, lycées, universités, casernes
Bâtiments industriels, agricoles
Irrigation, arrosage…

AVANTAGES

Modules compacts, préréglés en usine et prêts à être installés.
Encombrement au sol réduit.
Installation facile : 2 raccordements hydrauliques et un branchement électrique.
Commande et protection regroupées dans l'armoire qui assure l'automatisme intégral de fonctionnement.
Clapet anti-retour de la gamme N-ALTi 2,4,8,16 équipés de cartouche interchangeable. Simplicité de maintenance.
Ensemble hydraulique en acier inox avec collecteurs inox : sécurité anticorrosion et durée de vie accrue.

Plus d'infos sur HYDROPLUS

HYDROPLUS-E EBMS

APPLICATIONS

Mise et maintien sous pression de réseaux de distribution d'eau à pression insuffisante ou inexistante, pour :
Ensemble d'habitations, de bureaux
Résidences privées
Hôtels, hôpitaux, cliniques
Centres commerciaux, magasins
Ecoles, lycées, universités, casernes
Bâtiments industriels, agricoles
Irrigation, arrosage…

AVANTAGES

Economies d'énergie et fonctionnement silencieux grâce à l'ajustement permanent de la vitesse de rotation des pompes en fonction de la demande en pression.
Modules compacts grâce à l'intégration des convertisseurs de fréquence sur les pompes.
Souplesse d'utilisation, réduction des à-coups et des coups de bélier.
Choix des pompes multicellulaires à V.E.V. intégrée horizontales, ou verticales à rotor sec ou noyé.
Confort d'installation et d'utilisation grâce à la facilité de mise en œuvre et de fonctionnement du module.
Collecteurs en acier inox, sécurité anticorrosion et durée de vie accrue.

Plus d'infos sur HYDROPLUS-E EBMS

HYDROPLUS-E 2G

APPLICATIONS

Mise et maintien sous pression de réseaux de distribution d'eau à pression insuffisante ou inexistante, pour :
Ensemble d'habitations, de bureaux
Résidences privées
Hôtels, hôpitaux, cliniques
Centres commerciaux, magasins
Ecoles, lycées, universités, casernes
Bâtiments industriels, agricoles

AVANTAGES

Economies d'énergie et fonctionnement silencieux grâce à l'ajustement permanent de la vitesse de rotation des pompes en fonction de la demande en pression.
Modules compacts grâce à l'intégration des convertisseurs de fréquence sur les pompes.
Souplesse d'utilisation, réduction des à-coups et des coups de bélier.
Choix des pompes multicellulaires à V.E.V. intégrée horizontales, ou verticales à rotor sec ou noyé.
Confort d'installation et d'utilisation grâce à la facilité de mise en œuvre et de fonctionnement du module.
Collecteurs en acier inox, sécurité anticorrosion et durée de vie accrue.

Plus d'infos sur HYDROPLUS-E 2G

Application incendie Sprinklers et RIA : solutions de pompes et surpresseurs

VOS BESOINS :

Assurer l'alimentation en eau d'une installation de protection incendie par des mesures de protection manuelle ou automatique.

1/ MESURES DE PROTECTION MANUELLES :

Les poteaux incendie et les R.I.A. sont des installations de premier secours de lutte incendie, destinées à être mise en oeuvre dès l'alerte. Ils ont une action d'extinction.

Poteaux incendie :
Les poteaux incendie sont bien souvent placés à l'extérieur des bâtiments et sont branchés sur des canalisations d'eau de ville ou sur des alimentations spécifiques sous pression. Ils ont une alimentation théorique de 60m³/h sous 1 bar minimum.



Application R.I.A. et poteaux incendie :
SURPRESSEUR HPBS


Surpresseur complet, monté sur socle :
précablé, testé en usine, prêt à être installé



Application Sprinkler :
Groupe de surpression source A ou B POMPES NO
Conformité des pompes NO à la réglementation APSAD R1, listées par le CNPP.

Maintenance

Groupe électro-pompe monté sur socle en fonte, assurant une rigidité accrue de l’ensemble.

Le + produit :
Les pompes NO peuvent aussi être équipées de moteurs thermiques.

Le + conseil :
L’option « Spacer » permet le retrait de l’ensemble hydraulique sans démontage du moteur et sans débrider la pompe des tuyauteries.



R. I .A. (Robinets d'Incendie Armés)
Les R.I.A. sont installés dans les bâtiments.
Les diamètres des R.I.A et le nombre mis en œuvre varient selon la classe du risque.
Leurs emplacements doivent couvrir l'ensemble des locaux.
Les réglementations fixent la pression minimale au R.I.A. le plus défavorisé à 2 bars minimum en régime d’écoulement.

Le + conseil :
La conformité de l’installation aux réglementations APSAD permet une réduction de votre police d’assurance.

Sprinkler :
La protection automatique contre l'incendie est assurée généralement par un réseau sprinkler. C’est le moyen le plus efficace de lutter contre un départ d'incendie.

Maintenance

Optimisation de la durée de vie des pompes grâce à la permutation de démarrage. Châssis traité anti-corrosion.

Le + produit :
Conformité du surpresseur HPBS-RIA à la norme NF S 62-201. Conformité du surpresseur HPBS-RIA à la réglementation APSAD R5.

Pompes Jockey

Pompes Multi−V

Armoire de commande groupe électro-pompes pour sprinkler
Les armoires suivantes sont conformes aux normes APSAD R1 et certifiées CNPP :
armoire de commande électro-pompe sprinkler source A démarrage direct (02.026.1*)
armoire de commande électro-pompe sprinkler source A démarrage étoile / triangle (02.027.1*)
armoire de commande électro-pompe sprinkler source A avec pompe jockey maintien de pression (02.028.1*)
armoire de commande électro-pompe sprinkler source A avec pompes jockey maintien de pression et antigel (02.025.1*)
armoire de commande électro-pompe sprinkler source B (99.009.1*)

Surpresseur Alti-Nexis advens

Global Efficiency regoupe une offre de circulateurs, de pompes et de surpresseurs bénéficiant d'une technologie moteur synchrone à aimant permanents.

Le surpresseur Alti-Nexis advens assure l'alimentation en eau des bâtiments collectifs et industriels. Il dispose de moteurs synchrones à aimants permanents, dont les rendements dépassent les exigences de la directive ErP à l'horizon 2017*. Il est équipé d'une interface intuitive, permettant l'accès rapide aux paramètres principaux.

* Selon l'IEC TS 60034-31 Ed.2

surpresseur Alti-Nexis advens

Les avantages de la gamme Global Efficiency

  • Une expertise au bénéfice de l'intégration et de l'optimisation : des hydrauliques 3D conçues pour travailler en parfaite synergie avec des moteurs synchrones à aimants permanents, équipés de la variation électronique. Ces produits sont équipés de logiciels de pilotage optimisés. Les pompes atteignent des rendements moteurs supérieurs à l'IE4 (selon l'IEC60034-31 Ed.2).
  • Une installation, une mise en oeuvre et une maintenance facilitées : des produits d'une grande compacité, des systèmes de manutention optimisés pour les pompes et des modules électroniques interchangeables pour les circulateurs.
  • Une communication simplifiée aussi bien à travers les modules de communication par bus que par une interface ergonomique et intuitive avec écran LCD et bouton multifonction.

Plus d'infos sur Alti-Nexis advens

Audit gratuit de vos installations de pompes !

Avec le service « Global Efficiency », la volonté de SALMSON est de faire évoluer le parc français vers une plus grande sobriété énergétique.

Logo Global Efficiency

Car la majorité du parc Français est composé de pompes énergivores qui génèrent une surconsommation coûteuse et en continu.

Saviez-vous que 80% du coût du cycle de vie d’une pompe est lié à sa consommation énergétique ? Que l’investissement initial ne représente que 8% et sa maintenance 7%?

coût du cycle de vie

Le service « Global Efficiency » offre aux maîtres d’ouvrages, prescripteurs BET et exploitants un service unique et gratuit d’audit et de diagnostic énergétique pour faire évoluer les installations existantes vers plus de performances et ce à moindre coût. Profitez-en, c’est gratuit !

Demandez votre audit GRATUIT !


Nos 3 engagements

3 engagements

Global Efficiency 2016 en 4 étapes

Dans notre objectif de remplacer le parc de pompes et circulateurs d’ancienne génération par nos produits à haut rendement, nous mettons toute notre expertise dans l’audit et le diagnostic énergétique de vos installations.

Totalement gratuite pour vous, cette démarche a pour but d’anticiper vos besoins et de vous proposer des solutions sur-mesure qui vous permettront :
- D’économiser de l’énergie
- De réduire vos coûts
- De prolonger le cycle de vie de votre installation
- De réduire votre empreinte environnementale (moins de CO2)

Global Efficiency 2016 suit 4 étapes simples :

1- Audit du parc

Notre spécialiste Salmson procède à un relevé détaillé de l’ensemble des pompes et des circulateurs présents dans vos installations. Il définit ainsi le profil de charge actuel et estime la consommation électrique de l’ensemble de ces produits. Ce relevé permet de dresser une cartographie complète de votre installation, et servira de base pour l’étape suivante.

2- Calcul personnalisé des économies potentielles

L’ensemble des analyses est basé sur des scénarios de fonctionnement en débit variable. En fonction des données relevées, nous établissons un rapport d’interchangeabilité, calculé au point de meilleur rendement. Ce rapport met en avant les économies potentielles réalisables, dans le cadre d’un remplacement de vos produits énergivores par des produits à haut rendement. Il vous permettra de bénéficier d’optimisations budgétaires et fiscales*.

3- Recommandation des produits à remplacer en priorité

Après étude et analyse, notre spécialiste vous restitue un rapport énergétique détaillé, comprenant une synthèse de votre consommation. Une préconisation de remplacement des produits de votre parc par des produits à haut rendement vous est communiquée. Nous vous proposons le plan de remplacement optimal, en ciblant les produits les plus énergivores. Ces derniers sont à remplacer prioritairement, de façon à étaler vos investissements tout en vous proposant le retour sur investissement le plus rapide possible.

4- Conseil et accompagnement

Pour vous accompagner au mieux dans notre démarche Global Efficiency, nous vous proposons des solutions sur-mesure optionnelles pour vos installations de surpression, comprenant services d’installation**, mise en service et maintenance. Ces solutions constructeur vous permettront de maîtriser votre budget grâce à une maintenance professionnelle préventive, et de bénéficier de l’expertise de nos techniciens qualifiés, qui valideront la conformité de votre installation, ainsi que d’une hotline technique, un service pièces de rechanges, et un service de dépannage 24h/24, 7j/7j***.

* À étudier en fonction de la typologie de l’installation, du périmètre d’intervention et du cadre établi par le code général des impôts.
** Selon la zone géographique et sous condition de souscription d’un contrat de maintenance directement avec Sesem division services de Wilo Salmson France SAS.
*** Installation réalisée par Sesem si vous n’avez pas d’exploitant et/ou installateur partenaire.

WILO SALMSON FRANCE

Télécharger le dossier

Contact Direct


Envoyer
En validant ce formulaire, vous acceptez que les informations saisies soient transmises à l’entreprise concernée dans le strict respect de la réglementation RGPD sur les données personnelles. Pour connaitre et exercer vos droits, vous pouvez consulter notre politique de confidentialité

Visiter notre site web

Voir la fiche société

Nos coordonnées
