Décembre 2020
-
APPROCHE TECHNIQUE
-
FAQ
-
ASPECTS REGLEMENTAIRES
-
REGLES ET OUTILS DE CONCEPTION ET DE REALISATION
- Les portées seront liées au type de diffusion choisi
- Toutes les gaines devront avoir des portées similaires. L'installation sera ainsi plus uniforme et plus simple à faire fonctionner aussi.
- Au mieux on couvre la surface du local, autrement dit plus on densifie le réseau, plus on donne de "chances à l'installation d'atteindre son but : confort excellent et homogénéité des températures. Faire cela procure un minimum de contraintes avec la gaine textile, vu sa légèreté et sa flexibilité, contrairement à la gaine en tôle galvanisée. Alors profitons-en!
- La perte de pression statique dépend uniquement des caractéristiques propres à la gaine - nature, type de diffusion, longueur. En particulier, à un débit donné, en fonction de la perméabilité relative d'une gaine poreuse ou du plan de perforation adopté pour une gaine à induction, correspondra une perte de pression statique donnée.
- C'est la pression statique qui provoque la mise en pression de la gaine textile, son "gonflement" comme l'on dit communément. De par la pression statique, il résulte aussi une diffusion uniforme de l'air sur toute la surface de la gaine ( et donc aussi sur toute la longueur )
-
LES PRODUITS RECOMMANDES
Dimensionnement gaines textiles
Le choix du tissu ou du matériau est la première des étapes.
Reste ensuite à déterminer les paramètres techniques
ou "aérauliques" de la gaine.
A/ Le débit à mettre en œuvre par gaine
Ce qui revient à déterminer le nombre de gaines qui devront
répartir au mieux le débit d'air total que l'on aura au préalable
calculé, pour absorber les charges de chauffage, de rafraîchissement
ou de climatisation du local.
B/ La longueur de chacune des gaines de diffusion
C/ La détermination du collecteur étanche textile le
cas échéant ( position , longueur, type de raccordements
), qui aura pour fonction de répartir uniformément le débit
total sur les antennes de diffusion.
Le meilleur moyen de déterminer ces 3 paramètres est de
réaliser sur un plan à l'échelle du local un tracé
"unifilaire" en veillant bien à bien couvrir les zones
sensibles, celles où il est important de bien traiter, et en considérant
autant que faire se peut, les critères relatifs aux objectifs de
diffusion suivants :
D/ Le diamètre de chacune des gaines
Le diamètre des gaines textiles est rigoureusement dimensionné
en fonction du débit d'air qu'elles diffusent.
Afin de comprendre la démarche à adopter, il est important
d'évoquer d'abord quelques notions :

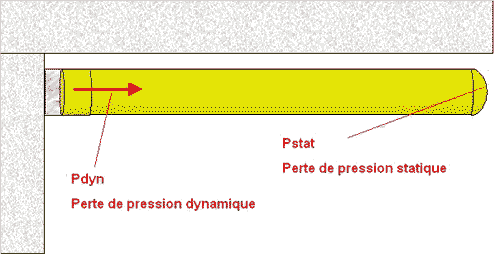

a) Perte de pression totale
La perte de pression totale Ptot est la somme des pertes de pression se
produisant entre le point d'entrée de l'air dans la gaine et l'éjection
de l'air de cette dernière en son point le plus éloigné.
Perte de pression totale = Perte de pression statique + Perte de pression
dynamique
Il est important de connaître la Perte de pression totale afin de
bien pouvoir déterminer la puissance du ventilateur qui alimentera
le réseau de gaines textiles. Et plus précisément son
point de fonctionnement ( Débit/ pression)

b) Perte de pression statique
c) Perte de pression dynamique
La perte de pression dynamique est proportionnelle au carré de
la vitesse de l'air circulant dans la gaine. Bien déterminer le
diamètre de la gaine est capital car à un débit donné,
on en déduit une vitesse d'air d'entrée et donc une pression
dynamique donnée qu'il faudra ajouter à la pression statique
pour déterminer le ventilateur approprié.
Il existe un principe bien établi qui exige que la pression statique
doit valoir au moins 2 fois la pression dynamique afin que la gaine textile
reste bien stable et ne vibre pas ( pour des longueurs L > 30 ml, le
ratio ΔPstat/ΔPdyn
doit être supérieur à 3 minimum ). Cela est fondamental
pour ne ne pas provoquer d'usure prématurée de la gaine.
Ainsi, un diamètre calculé trop juste entraînerait
une pression dynamique trop grande, ce qui dans le meilleur des cas rend
nécessaire le choix d'un ventilateur plus puissant ( avec donc
une dépense énergétique plus élevée
) , solution toujours préférable à une installation
de gaine instable et fonctionnant mal. Il est néanmoins conseillé
d'optimiser la vitesse d'entrée d'air dans la gaine pour minimiser
la pression dynamique.
