Régulations pour chaudières moyennes et grosses puissances

Par Sébastien SIEBERT, Product Marketing Manager - Régulations et systèmes connectés - VIESSMANN - Juin 2019

LA PROBLEMATIQUE

régulation de chaudières moyenne et grosse puissance

La régulation de chaudières moyenne et grosse puissance pour des chaufferies d’immeubles collectifs ou de chauffage urbain, nécessite une juste gestion car celle-ci est génératrice d’importantes économies d’énergie et financières.

Que les économies d’énergie soient provoquées par une exploitation la plus optimisée des rendements de chaudières, de cascades appropriées de chaudières au meilleur rendement de combustion, de condensation avec le delta T le plus approprié,

Que les économies financières soient provoquées par une gestion énergétique d’ensemble en partant des générateurs jusqu’aux circuits de chauffage aussi nombreux et différents soient-ils,

Que ces économies financières soient le résultat de générateurs cohérents et d’une hydraulique surveillée en permanence pour éviter et prévenir le risque de pannes ou de surconsommations,

La solution de régulations pour chaudière moyennes et grosses puissances, de type intégrée Viessmann, apporte un plus indiscutable tant les enjeux énergétiques et économiques sont importants.

L'ANALYSE TECHNIQUE

Différentes stratégies de régulation

En fonction du site et de la configuration des chaudières, la stratégie de régulation optimale peut être sélectionnée. Les solutions de régulations pour chaudière moyennes et grosses puissances, de type intégrée Viessmann, correspondent à des régulations conçues et fabriquées par l’industriel lui-même et ouvertes 100% à l’extérieur.

C’est dire le niveau de précision et d’adaptabilité pour les stratégies de régulations selon les chaufferies. De plus, le fait de présenter une maîtrise totale de chaque composant entraîne une qualité de fabrication, un gain considérable pour la mise en service, ce qui se traduit par une économie de temps et d’argent.

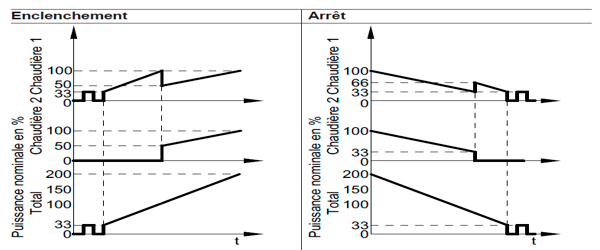

1/ Stratégie de régulation classique hydraulique en série

→ Retarder l‘enclenchement de la chaudière suivante
→ Maintien la chaudière le plus longtemps en fonction

Avantages :
- Un minimum de chaudières en fonctionnement
- Evite la formation de condensats

Stratégie de régulation classique hydraulique en série



2/ Stratégie de régulation hydraulique parallèle

→ Enclenchement rapide chaudière suivante
→ Arrêt rapide chaudière suivante

Avantages :
- Temps de fonctionnement de brûleur long : longévité du matériel

Stratégie de régulation hydraulique parallèle

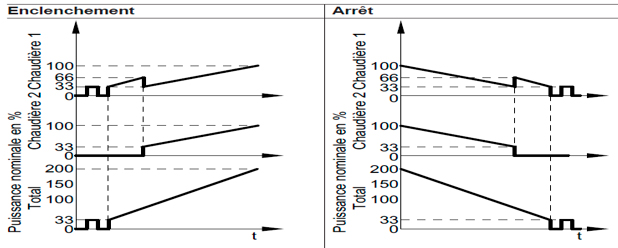

3/ Stratégie de régulation condensation

→ Enclenchement rapide de la chaudière suivante
→ Maintien des chaudières le plus longtemps en fonction
→ Démarrage de chaudière selon bilan de puissance

Avantages :
- Optimisation de l‘effet condensation (Un maximum de chaudières condensation en fonct.)‏ : fonctionnement économique et écologique
- Fonctionnement de brûleur long : longévité du matériel

Stratégie de régulation condensation



SOLUTION PRODUIT

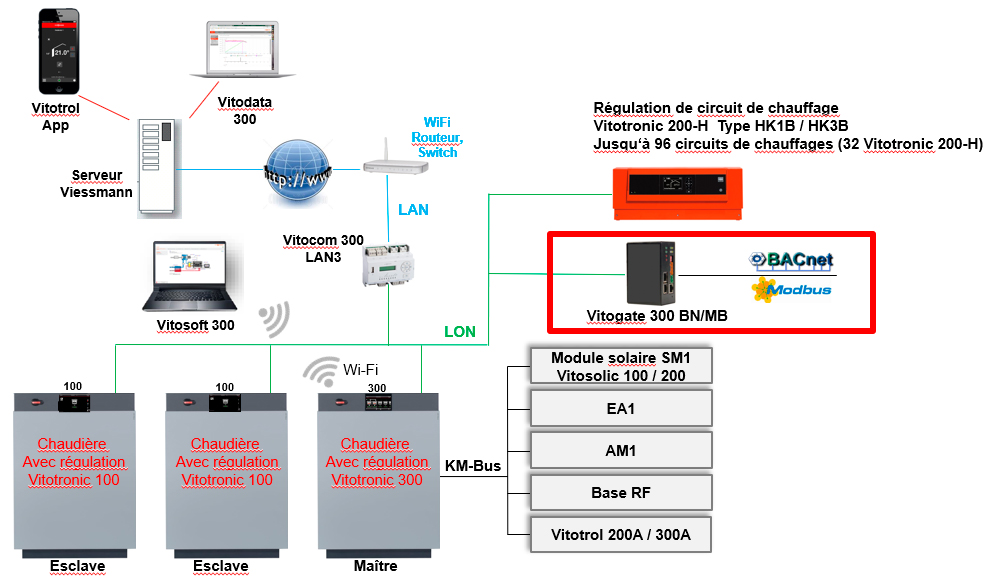

Passerelle de communication Vitogate 300 BN/MB

1 passerelle pour la communication avec les GTB en BACnet ou Modbus

Connexion à la GTB par :
- BACnet IP
- BACnet MS/TP
- Modbus TCP/IP
- Modbus RS 485

Prise en charge jusqu’à 10 régulations Vitotronic
- Configuration simple à travers une interface serveur Web
- Fonction “import/export” des données de configuration

Interface USB pour :
- “import/export” des données de configuration
- Mise à jour “firmware” de la passerelle
- Assistant de mise en service pour un démarrage rapide
- Interface de lecture et filtre pour personnaliser sa liste de points

Passerelle de communication Vitogate 300 BN/MB



GTC clé en main : Vitocom 300 LAN3

Vitocom 300 LAN3 : la passerelle de communication

- Passerelle de communication pour le raccordement de l’installation de chauffage à internet
- Connexion LAN vers le serveur Vitodata
- Connexion LON vers les régulations Vitotronic
- Compatible avec les chaudières en cascade
- 2 entrées numérique (contact sans potentiel)
- 1 sortie numérique (230V, 2A)
- Interface M-BUS

Passerelle de communication

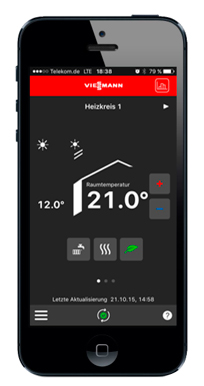

Vitotrol App : l’App pour le pilotage depuis un Smartphone

- App gratuite disponible sur Apple Store et Google Play Store
- La même App que sur Vitocom 100

Permet à l’utilisateur d’avoir accès à de nombreuses fonctions :
- Mode de fonctionnement
- Réglage de la consigne de température ambiante et ECS
- Programme Vacances
- Programmations horaires pour le chauffage et l’ECS
- Affichage des paramètres de fonctionnement et de toutes les températures
- Notification des messages de défaut

Vitotrol App pour le pilotage depuis un Smartphone

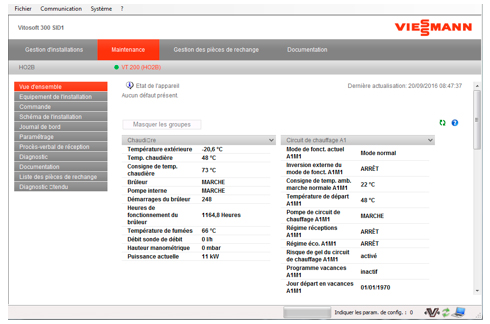

Logiciel de diagnostic Vitosoft 300 SID1

Outil technique pour Mise En Service, Maintenance et Dépannage

- Mise en service simple et rapide avec édition d’un PV de réception (document imprimable ou fichier)
- Optimisation efficace des installations de chauffage
- Accès rapide aux données importantes de la régulation et visualisation synthétique des informations

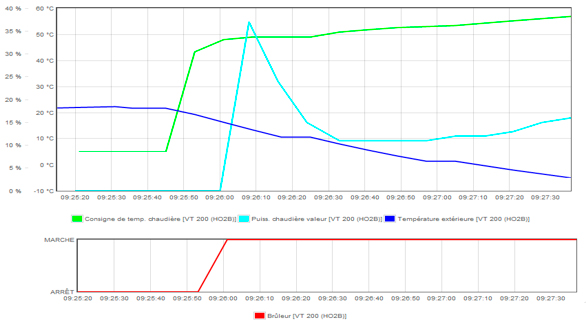

- Diagnostic complet lors des interventions comprenant l’édition de courbes de fonctionnement (Trending) et historique des défauts
- Accès aux documentations techniques des appareils (nécessite la connexion) et aux listes de pièces de rechange (à partir de 2006)
- Support aux interventions avec édition de PV et de rapports

Logiciel de diagnostic Vitosoft 300 SID1

Fonctions principales

- Détection automatique de la configuration de l’installation
- Comparaison des paramètres de l’installation
- Gestion des données d’installations et archivage structuré (import / export de configuration)
- Paramétrage de l’ensemble de la configuration en Offline
- Fonction Trending

Avantages

- Mise en service rapide
- Suivi des réglages qui ont été modifiés : maintenance facilité
- Sécurité des données, possibilité de copier la configuration d’une régulation à l’autre
- Temps passé sur site réduit
- Diagnostic avancé

Fonctions logiciel de diagnostic Vitosoft 300 SID1
