Dégazage par dépression et techniques de séparation

Par Thierry PEREIRA - Société REFLEX Winkelmann - Novembre 2017

LA PROBLEMATIQUE

Solution de dégazage par dépression pour installations à hautes performances

Solution de dégazage par dépression pour installations à hautes performances

Lors du remplissage, l’eau des installations de chauffage ou de climatisation apporte une quantité d’air chargé d’azote et d’oxygène qui provoque de mauvais échanges thermiques, des circulations perturbées, du bruit, de l’érosion, de la corrosion et des boues. Soit une inefficacité énergétique très rapidement remarquable du fait de la diminution des diamètres des réseaux et de l’étroitesse des surfaces d’échange.

Vos installations actuelles pour être efficientes, doivent combattre ces phénomènes car ceux-ci perdureront durant toute leurs durées de vie.


L'ANALYSE ET LE SAVOIR FAIRE DE L'INDUSTRIEL

fillsoft

Un dégazage par dépression ou par vide : plus efficace que les autres

La solution de dégazage par dépression est particulièrement adaptée pour les réseaux de chauffage et de climatisation les plus performants dans le temps ?

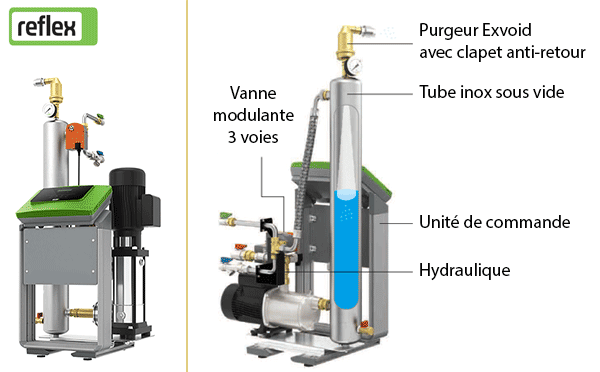

Plug and play et facile à installer, la centrale SERVITEC permet d’extraire les gaz dissous d’un circuit hydraulique de manière très efficace tout en gérant les appoints d’eau sur l’installation.

En effet si les séparateurs statiques sont indispensables à l’évacuation des poches d’air, ces derniers ne permettent pas de supprimer l’intégralité des gaz dissous qui sont à l’origine des problèmes de corrosion (boues) et de nuisances sonores liées aux phénomènes naturels de dégazage du fluide caloporteur.

Le service R&D de Reflex a mené en partenariat avec le TUV (organisme de contrôle indépendant et référent sur le marché allemand) une étude encore plus approfondie sur :
L’évolution du rendement global d’une installation de chauffage en fonction de l’utilisation ou non d’une centrale de dégazage SERVITEC.

Il ressort de cette étude que la mise en place d’une centrale SERVITEC permet au travers du dégazage de l’installation un gain allant de 5 à 10 % d’économie d’énergie !

En effet, les gaz dissous ne se contentent pas de générer de la corrosion mais agissent véritablement comme un isolant sur les surfaces d’échanges des générateurs et émetteurs.

Ce nouveau système de dégazage par dépression est supérieur par rapport aux autres techniques : séparateur d’air mécanique ou dégazeur par baisse de pression.
Par la dépression et le vide créés, l’eau de dégaze presque totalement. Le fonctionnement étant automatique et continu avec tableau de commande connectable si besoin, jamais le dégazage aura été aussi efficace et jamais vos installations n’auront eu meilleure qualité d’eau.

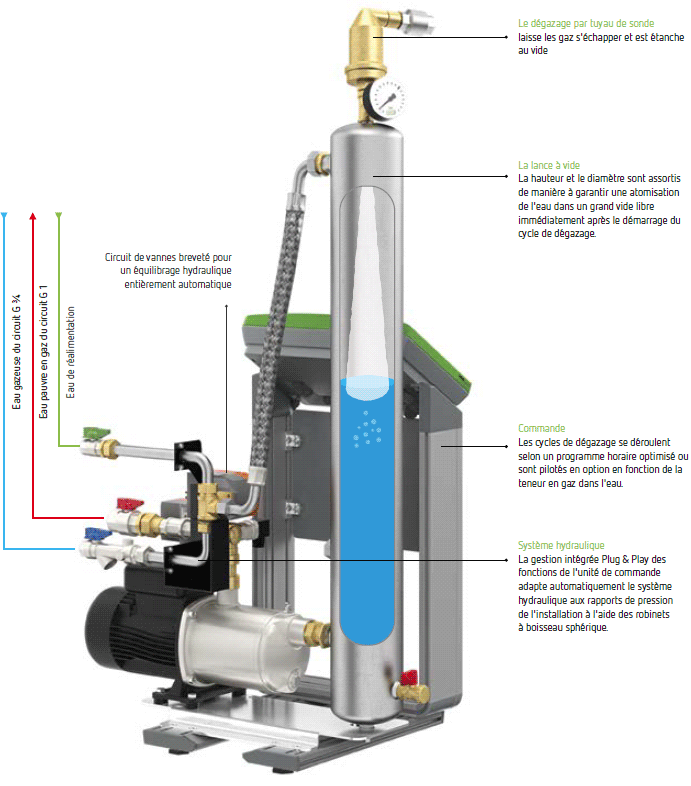

La gamme de produits Dégazeur par dépression est dédiée au dégazage actif, même de gaz dissous.
Un flux partiel de l'eau contenue dans l'installation est ici prélevé, dégazé dans le vide du Servitec puis réalimenté quasiment sans gaz dans l'installation. Les robinets à boisseau sphérique à pilotage automatique garantissent un flux partiel constant, indépendamment des rapports de pression à l'intérieur de l'installation.

Principe de fonctionnement du dégazage à dépression

Génération de la dépression
Début du dégazage

Génération de la dépression

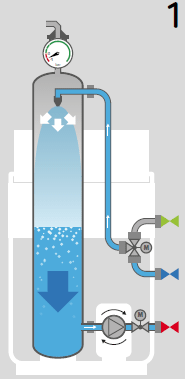

La pompe s'enclenche, le niveau d'eau diminue et une dépression est générée à l'intérieur de la lance à vide. L'eau du circuit (en option l'eau de réalimentation) est finement pulvérisée dans le vide généré, les gaz dissous sont libérés par la dépression et la grande surface de contact.

Début du dégazage

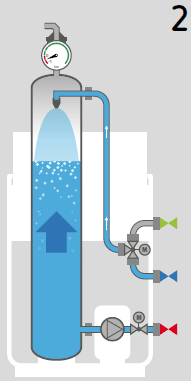

La pompe s'éteint. De l'eau est pulvérisée jusqu'à ce que la lance à vide soit complètement remplie



Dégazage
Temps de repos

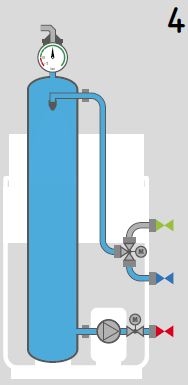

Dégazage

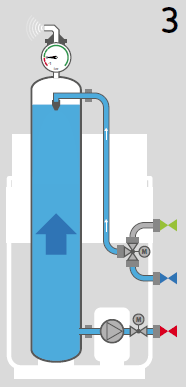

Tous les gaz libérés sont déposés en toute sécurité par le biais du purgeur automatique.

Temps de repos
La pression système est rétablie dans la lance. L'eau du système contenue dans le tuyau est quasiment exempte de gaz et est réinjectée dans le réseau lors du prochain cycle.



Installation en dérivation dans une installation avec vase à pression variable

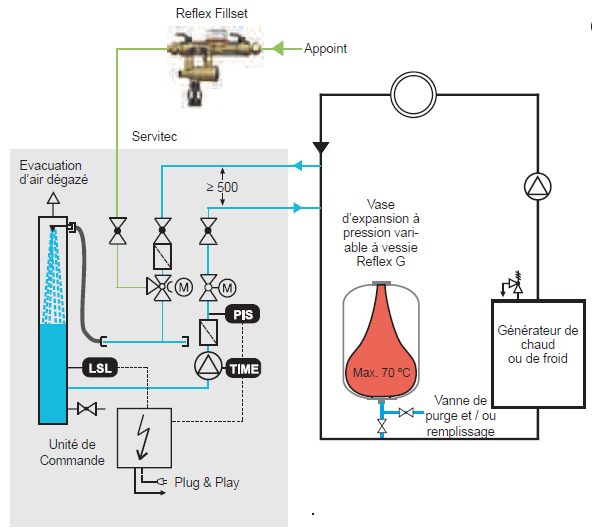

Dégazeur Servitec en combinaison avec un vase d’expansion

Dégazeur Servitec en combinaison avec un vase d’expansion

PIS : Mesure de la pression d’installation et gère les appoints

TIME : Dégazage. Il est géré par l’unité de commande selon les séquences possibles :
* Dégazage continu (ay démarrage et/ou activation manuelle)
* Dégazage intermittent. L’unité de commande bascule automatiquement en intermittence après le dégazage continu
* Dégazage de l’appoint d’eau de remplissage


SOLUTION PRODUIT

Idéal pour en logement collectifs ou pour bâtiment tertiaire, en neuf comme en rénovation, le nouveau dégazeur par dépression Servitec apportera une qualité d’eau des plus élevées pour des performances maintenues automatiquement dans le temps.

Nouveau dégazeur par dépression : performances sur la durée de vie

Dégazeur Servitec en combinaison avec un vase d’expansion

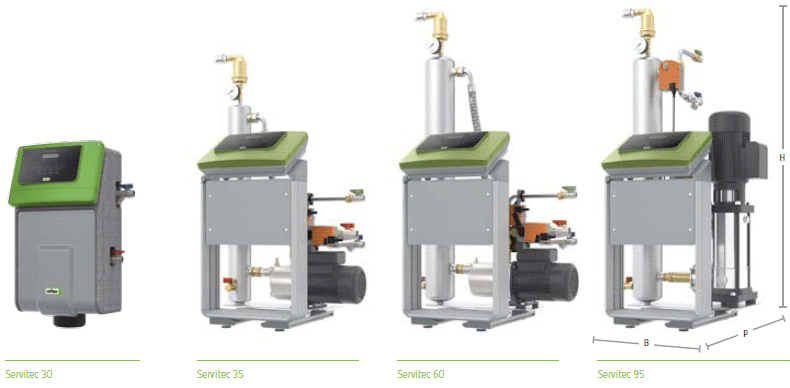

Dégazage à vide avec réalimentation intégrée pour garantir les performances de vos réseaux !

  • dégazage par lance à vide avec réalimentation intégrée pour installations avec vases d'expansion à membrane ou stations de maintien de pression
  • surpression de service admissible :
    → 8 bar : type 30, 35 ou 60
    → 10 bar : type 75, 95 ou 120
  • température aller jusqu'à 120 °C
  • unité de commande à microprocesseur avec affichage en pour la pression
  • contact libre de potentiel pour message collectif
  • mise en service facile grâce à la fonction Auto-Setup
  • régulation entièrement automatique et brevetée de la décharge
  • Safe Control (réalimentation via robinet à boisseau sphérique motorisé)
  • réalimentation possible à partir d'un réservoir (à la charge du client)
  • réglage flexible des modes de fonctionnement Servitec Magcontrol ou Levelcontrol
  • dégazage central de l'eau contenue et de l'eau de réalimentation

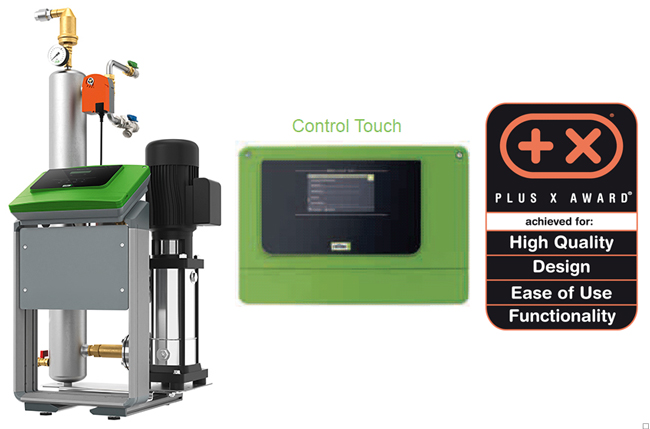

Innovation : l’unité de commande intégrée Control Touch

Control Touch
  • Gestion automatique et conviviale avec écran tactile de 4.3’
  • Synoptique réel de fonctionnement et de communication
  • Contacts libres pour défaut général, manque d’eau, …
  • Possibilité d’extérioriser les données

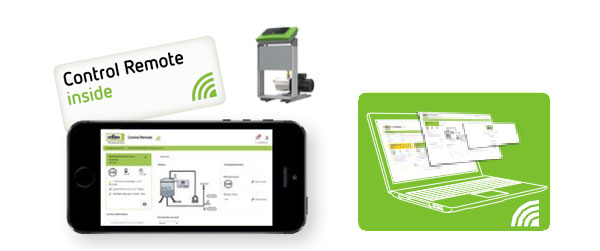

  • Possibilité module Bluetooth
  • Possibilité bus différents protocoles
Control Touch
