Refroidisseur adiabatique et haute efficacité énergétique

Par Vincent BITSCH - Société JAEGGI - Janvier 2012

LA PROBLEMATIQUE : REGLEMENTATION ET EFFICACITE ENERGETIQUE

Un refroidissement efficace est un facteur de succès économique, que ce soit dans le domaine industriel, pour la climatisation dans le tertiaire ainsi que dans les centres informatiques. La taille du refroidisseur, le niveau sonore, mais aussi les coûts d'investissement et d'exploitation sont des critères très importants pour la sélection des unités.

Au-delà d'une puissance frigorifique de l'ordre de 600 kW toutes les études montrent qu'il est plus économique tant en investissement qu'en exploitation de passer d'un mode sec à un mode évaporatif. L'efficacité énergétique est meilleure et les encombrements sont moindres. Or se pose le problème de la consommation d'eau du refroidisseur eu égard à la contrainte écologique.

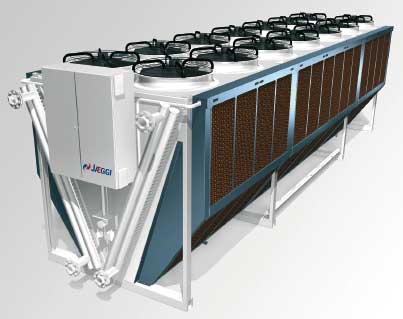

Advanced-Dry-Cooler

L'ANALYSE ET LE SAVOIR FAIRE DE L'INDUSTRIEL

Le Hybrid Blue est une version améliorée du refroidisseur adiabatique sec (refroidisseur hors ICPE 2921*).
Il se distingue par la simplicité de fonctionnement d'un refroidisseur sec. Pour des températures extérieures élevées, l'air ambiant sera pré refroidit par humidification à l'aide de médias disposés en amont des échangeurs de chaleur. Il est ainsi possible d'atteindre des températures de sorties du médium plus basses que la température sèche ambiante.

(*) validation en cours)

Schéma de fonctionnement : Technologies intelligentes pour un avenir durable

Schéma refroidisseur ADC

1) Unité ventilateur
2) Echangeur thermique
3) Flux d'air
4) Circuit allé
5) Circuit retour
6) Pompe circuit primaire
7) Source de chaleur
8) Alimentation en eau d'humidification
9) Médias d'humidification
10) Ecoulement eau d'humidification

Consommation d'énergie réduite grâce à une perte de charge minimale

  • Pour des températures inférieures à 20°C, il est possible de retirer les médias d'humidification.
  • Cela permet ainsi de libérer la surface de passage et donc de réduire la perte de charge, qui a pour conséquence directe une réduction de consommation d'énergie des ventilateurs

Schéma pertes de charges

Fonctionnement à sec avec
les éléments d'humidification
Courbe caractéristique des ventilateurs
avec réduction de la perte de charge
Fonctionnement à sec sans éléments d'humidification

LES SOLUTIONS PRODUITS

Le nouveau Advanced Dry Cooler (ADC) "Hybrid Blue", un refroidisseur hors pair ! Pourquoi?

  • Gamme modulaire de refroidisseurs : la construction modulaire permet un vaste choix des tailles et types d'appareils. De cette manière, notre palette de produits peut répondre à toutes vos exigences. – Longueur modulable de 2,4 m. à 11,9 m. – Puissance modulaire jusqu'à 1400 kW !!
  • Des conseils d'experts : suivant le mode de fonctionnement, il est possible d'économiser de l'énergie ainsi que de l'eau, et ce de manières différentes pour chaque client.
  • Fonctionnement optimum grâce au système de régulation intégré. Le système de régulation intégré surveille les températures du médium froid ainsi que les conditions ambiantes. La régulation de la quantité d'eau d'humidification permet une utilisation optimale de l'eau.
  • Optimisé pour le free-cooling : la température limite (environ 22 à 27°C) pour le passage au mode humide permet une période de fonctionnement en mode sec très longue, réduisant ainsi la consommation d'eau.
  • Fonctionnement hygiénique : il n'y a pas de risque de légionelles car pas de formation d'aérosols. De plus, l'eau d'humidification n'est pas recyclée. Ceci permet de réduire les exigences de qualité d'eau et ainsi économiser le surcoût d'un traitement de l'eau.
  • Utilisation optimale de la place disponible : la disposition en angle des médias d'humidification augmente la surface humidifiée. Une installation compacte de plusieurs unités juxtaposées est ainsi possible.
  • Facilité de maintenance : le démontage ou le remplacement des éléments d'humidification est simplifié. Grâce à l'effet de filtration de l'air par les médias d'humidification, l'échangeur thermique requiert lui peu de nettoyage.

Quelques précieux avantages …

  • Types de ventilateurs : ventilateurs axiaux: EC ou AC avec variateur de fréquence
  • Conception haute performances des échangeurs thermiques : En forme de V avec des sections individuelles de ventilateurs
  • Installation : surface au sol réduite, surface d'aspiration plus importante, unités d'humidification modulaires, passage en mode hiver simplifié, stockage des médias d'humidification sur le refroidisseur.
  • Maintenance : facile à entretenir avec un dispositif de nettoyage des échangeurs de chaleur et le système modulaire de l'humidification.
