Optimisation du débit d’air avec les boîtes de détente

Par Sylvie LEAU CLOUARD - Société HALTON - Mai 2015

LA PROBLEMATIQUE

Traitement d'air et traitement d'air neuf : comment faire pour ajuster les débits ?

Bureaux HALTON

Que coûte le traitement d'air dans les cas où les débits d'air sont importants ?
Que coûte la non optimisation des quantités d'air ? Quantité d'air neuf ou d'air traité ?

Réponse : Cela coûte des consommations électriques inutiles des moteurs de ventilation, et conduit à un gaspillage énergétique continu totalement incompatible avec les exigences basse consommation des bâtiments modernes.

L'optimisation ou la régulation des débits d'air est donc important sur le plan des dépenses énergétiques. En premier lieu pour la charge que transporte l'air. L'air coûte cher à chauffer, voire à rafraîchir, à filtrer, et à véhiculer (fonctionnement électrique des moteurs). Le chauffage, rafraîchissement, filtration d'une quantité d'air sur-quantifiée coûte donc inutilement et alourdit le bilan énergétique d'exploitation. D'où comme pour la variation de débit d'eau dans les circuits de chauffage, la nécessité de travailler à débit variable sur l'air pour apporter juste l'air nécessaire. Soit pour des besoins d'air neuf hygiénique, soit pour chauffer ou rafraîchir un local.

L'ANALYSE ET LE SAVOIR FAIRE DE L'INDUSTRIEL

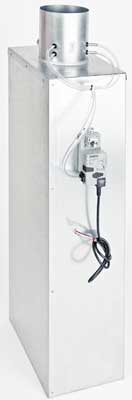

Boîte de détente Halton

Réguler la juste quantité d'air demande une régulation et un fonctionnement compatible avec la pression amont. C'est le cas des boîtes de détente et de régulation qui peuvent réguler automatiquement la quantité d'air indépendamment de la pression amont de la boîte de détente. Ce fonctionnement en régulation est autonome, ce qui permet une adaptation continue du débit nécessaire.

Ainsi en fonction d'un point de consigne, exemple d'une température à maintenir, de taux de CO2 à ne pas dépasser, OU AUTRE CONSIGNE, le régulateur agira proportionnellement en continu sur un volet aéraulique pour obtenir le juste débit en sortie de boîte de détente.

La boîte de détente assure ainsi une boucle complète et précise de la régulation.

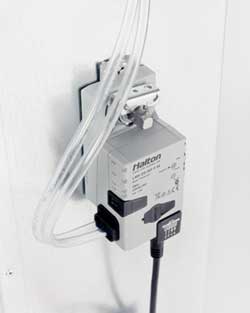

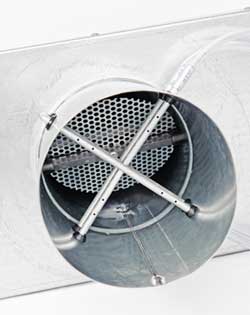

Pour se faire, la boîte de détente comprend un système de mesure par épingle en aluminium permettant d'effectuer une moyenne des valeurs mesurées sur l'intégralité de la surface de passage d'air, ainsi qu'un actionneur monté sur l'axe du clapet et un régulateur.

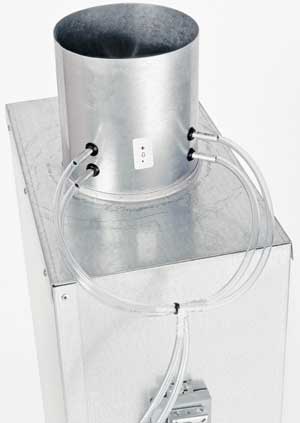

Boîte de détente Halton
Boîte de détente Halton

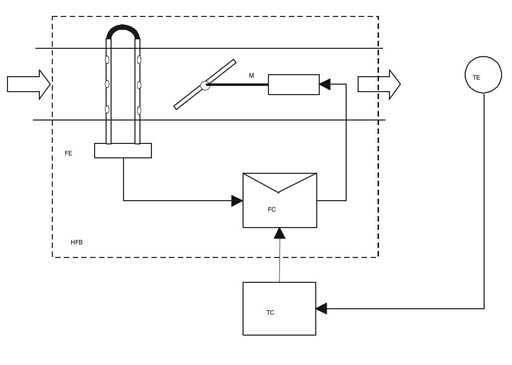

Les mesures effectuées sont transmises au régulateur qui compare ces valeurs à la valeur de consigne souhaitée, en fonction de l'écart mesuré, un signal est alors envoyé à l'actionneur pour que la boîte compense cette différence. Un signal analogique permettant le décalage du point de consigne peut également être envoyé au régulateur. La régulation de débit se fait entre les valeurs de débit mini et maxi programmées dans le régulateur.

La boucle de régulation est fermée et fonctionne indépendamment des variations de la pression amont.

La régulation peut être également une régulation de pression statique (en gaine ou dans un local).

Boîte de détente d'HALTON

RESULTATS :

- Débit d'air optimisé et régulé
- Economies d'énergie par diminution du couple moteur
- Boîte haute performance qui permet la diminution du bruit
- Régulation des débits précise



Boîte de détente Halton


Qualités de la boîte de détente et de régulation
  • Etanchéité du volet motorisé

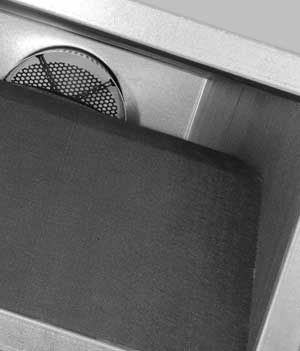

  • Matériau absorbant pour acoustique
  • Qualité Halton

LES SOLUTIONS PRODUITS

La nouvelle BOX d'HALTON


Caractéristiques de la nouvelle boîte de détente et de régulation BOX d'HALTON



boîte de détente et de régulation Halton
  • Boîte de détente et de régulation
  • Fonctionnement à débit variable ou constant
  • Fonctionnement indépendant de la pression amont
  • Fabrication en acier galvanisé
  • Plénum de détente avec insonorisation acoustique (laine minérale à haute densité)
  • Paramètres de fonctionnement calibrés en usine
  • Possibilité de batterie de réchauffage terminale électrique ou à eau chaude
  • Plénum de sortie avec un ou plusieurs raccordements circulaires
  • Insonorisation extérieure pour atténuation du bruit rayonné
  • Une taille mannequin : encombrement minimal pour une efficacité maximale
  • Parfaitement calibrée : Boîte livrée avec réglage en usine avec calibrage du moteur et paramétrage des débits intégrés.
