Solutions de climatisation DRV basse consommation

Par Frédéric VERDEJO - Société PANASONIC - Mars 2017

LA PROBLEMATIQUE : EFFICACITE, CONFORT ET FLEXIBILITE

Solutions de climatisation DRV basse consommation : climatiser des espaces tels que les bureaux, les hôtels, hôpitaux et autres grands bâtiments demande une étude très précise des besoins pour mettre en œuvre la solution de climatisation la plus optimisée en efficacité énergétique, en confort et en flexibilité. C'est la notion de confort et de coût global qui importe pour un bâtiment dit BBC car la basse consommation se mesure dans le «durable».

Dans le neuf, le niveau de la réglementation RT 2012 conduit à réaliser un bâtiment de niveau BBC. Pour cela, le bâti doit déjà posséder un bon coefficient climatique « Bbio », il est donc bien éco-conçu, il est fortement isolé et protégé des déperditions et des charges externes. Le système de chauffage et de climatisation interne doit alors répondre à des objectifs de confort, d’efficacité énergétique et de flexibilité d'utilisation avec la meilleure efficacité.

En rénovation, les contraintes de passage et d'encombrements sont essentielles. Il est alors important de disposer d'un concept à haute efficacité énergétique avec des COP allant jusqu'à 4.56, simple et rapide à mettre en œuvre. Ensuite, comme pour le neuf, la flexibilité d'utilisation sera un critère exigé auquel la solution DRV basse consommation répond.

L'ANALYSE ET LE SAVOIR FAIRE DE L'INDUSTRIEL

La nouvelle génération de systèmes DRV basse consommation atteint des COP considérablement élevés, supérieurs à 4. La gamme s’étend désormais de 8 Cv à 60 Cv (168 kW) pour tout type de projets basse consommation. Elle améliore les principaux composants et se place comme une réponse «basse consommation» des plus économique en installation et en coût d’exploitation pour tout projet tant en neuf qu'en rénovation!

Les avantages de la nouvelle gamme DRV Eco i sont tels, tant en efficacité énergétique qu'en gain de chantier, que la comparaison économique avec des systèmes à eau glacée plus lourds et plus onéreux, ne peut s'effectuer.

De plus, la gestion technique via une interface web désormais très facile et la gestion technique de grands projets peut prendre en compte des ensembles jusqu'à 8x168 = 1340 kW !

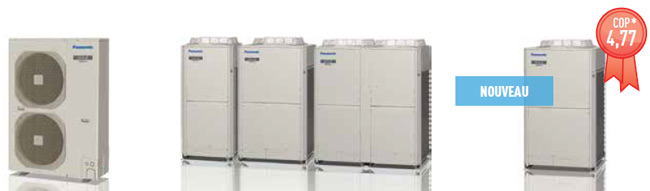

Gamme Ecoi
  • Unités plus compactes avec plus grande facilité de transport et de mise en œuvre
  • Plus de performance par unité (max 20 Cv)
  • Large gamme de puissance système (max 60 Cv – soit 168 kW !)
  • Longueur maxi de tuyauterie : 1000 mètres !
  • Plus de connectivité et foisonnement jusqu'à 200%
  • Possibilité de connecter jusqu'à 64 unités intérieures
  • Haute pression statique de 80 Pa
  • Fonctionnement en mode pompe à chaleur jusqu'à -25°C
  • Haute efficacité et haute performance avec le mode « Hi-COP »

SOLUTIONS PRODUITS

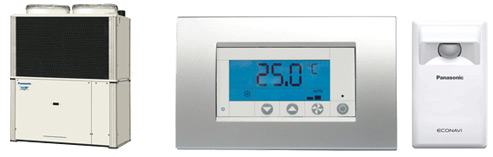

DRV gaz ECO G: nouvelles solutions intégrées confort et économies pour les hôtels

DRV gaz

Solution Pac moteur gaz en détente directe, avec ECS et module hydraulique

  • DRV gaz (pompe à chaleur moteur) au gaz naturel et au propane.
  • De 16 à 50 CV en 2 tubes, jusqu'à 48 unités intérieures en détente directe.
  • De 16 à 30 CV en 2 tubes avec module hydraulique en 2 tubes - Production d’eau de chauffage jusqu'à 55°C.
  • Fonctionnement mixte en hydraulique et détente directe.
  • De 16 à 25 CV en 3 tubes (chaud, froid simultané), jusqu'à 24 unités intérieures en détente directe.
  • Chaleur valorisée : de l'eau chaude gratuite pour l’ECS (Titre V RT2012), en mode froid l'été (piscine, process, etc.) pour le GHP 2 tubes.
  • Production d’eau chaude sanitaire (75°C) en mode froid jusqu’à une puissance de 30kW en équivalence chaudière.
  • Permet d’éviter un surinvestissement d’alimentation électrique (transformateur, tarif jaune et tableau électrique). Puissance absorbée de 100 watt à 1660 watt (tarif bleu en monophasé) en fonction de la sélection des groupes.
  • Grandes performances : COP énergie primaire 1,50, converti en COP électrique 3,87 (x2,58).
  • Production d'eau chaude ou d'eau glacée avec l'ajout d'un module hydraulique de 25 à 80kW(avec un delta T de 5°C).
  • Puissance calorifique en mode chauffage faiblement impactée jusqu’à -21°C.
  • Bénéficie des aides C2E (Certificat d’Economie d’Energie).
  • Absence de cycle de dégivrage en mode chauffage.

Nouveaux contrôles inédits !

DRV Panasonic

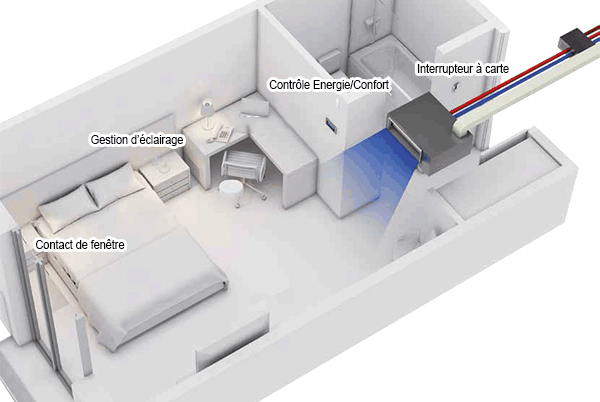

Un seul dispositif énergie confort

  • Dispositifs à contrôler : Interrupteur à carte, contrôle de l'éclairage, rideaux et stores, et système de chauffage et de refroidissement.
  • Connecté au protocole de votre hôtel (Lonworks, Modbus).
  • De nombreuses possibilités comme mise en marche du système lors de l'arrivée des clients ou résidents.
  • Scénarios de paramétrage : réglage de la température et de l'éclairage (vacant, occupé, nuit, jour...).
  • Service dans le Cloud : Connectez plusieurs hôtels grâce à un service de maintenance distante et préventive sécurisé dans le Cloud.


capteur econavi

Nouveau capteur ECONAVI
Détecte toute présence dans la pièce et adapte la température afin d'améliorer le confort et d'optimiser les économies d'énergie.



Applications BBC – Chauffage ou rafraichissement : DRV Mini ECOi 2 tubes

Mini ecoi

qualites ecoi 6N

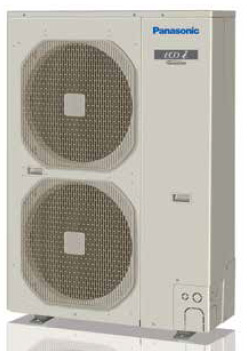

SÉRIE Mini ECOi 2 tubes

Le Mini ECOi 2 tubes de Panasonic, système DRV de pompe à chaleur 2 tubes, est spécifiquement conçu pour les applications les plus exigeantes, résidentiel ou petit commercial.

Avec une capacité de refroidissement comprise entre 11 kW et 16 kW en 3 tailles, et jusqu’à 9 unités intérieures raccordées, le Mini ECOi établit de nouvelles normes de performance et de flexibilité. L’utilisation d’un design orienté vers l’économie d’énergie pour la structure de ventilateurs, des moteurs de ventilateur, des compresseurs et des échangeurs de chaleur a permis d’obtenir un COP élevé, qui se classe comme l’un des meilleurs du marché. De plus, l’utilisation du réfrigérant R410A, très efficace, réduit les émissions de CO2 et diminue les coûts d’exploitation.

Mini ECOi, une extension de la gamme DRV de Panasonic, est compatible avec les mêmes unités intérieures et contrôleurs que le reste de la gamme ECOi.

  • Amélioration de l’économie d’énergie
  • Large plage de fonctionnement: jusqu'à -20°C en mode chaud et -10°C en mode froid
  • Niveau sonore considérablement réduit (51 dB pour le CV en froid et 53 dB en chaud)
  • Augmentation de la longueur de tuyauterie pour une flexibilité de conception accrue (réelle 120 m, max 150 m)
  • Jusqu'à 9 unités intérieures par système
  • Commande de suppression de puissance pour économiser l’énergie

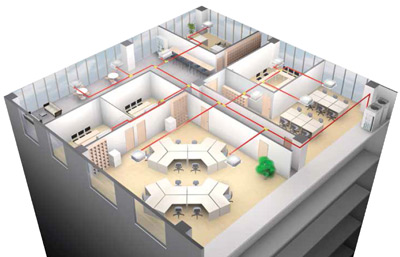

Efficacite ecoi mini

Applications BBC – Chauffage ou rafraichissement : DRV ECO i 6N 2 TUBES

Chauffage raffraichissement BBC Gamme ecoi

qualités ecoi

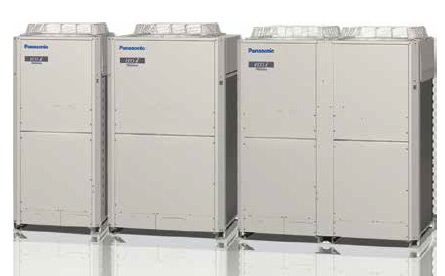

SÉRIE ECO i 6N 2 TUBES

Systèmes DRV de grande capacité utilisant le R410A avec une technologie avancée. Une conception de DRV de nouvelle génération !

En phase de démarrage, vous pouvez sélectionner la fonction Hi COP - ce qui diminue la puissance et augmente le COP.

  • Un COP au top de 4,56 (dans le cas d'un chauffage 8 Cv)
  • Une large gamme de systèmes jusqu'à 60 Cv
  • Capable de fonctionner en mode chaud à des températures extérieures allant jusqu'à -25 ˚C.
  • Longueur maximum de tuyauterie du groupe extérieur à l'unité intérieure la plus éloignée : 180 m
  • Nouvelle conception du ventilateur: flux d’air optimisé et réduction du bruit

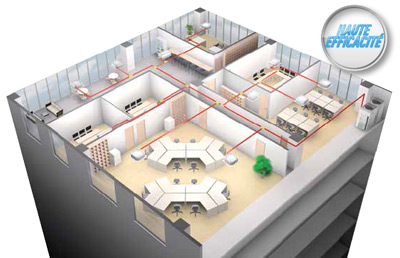

Efficacite ecoi batiment

sauvegarde en fonctionnement

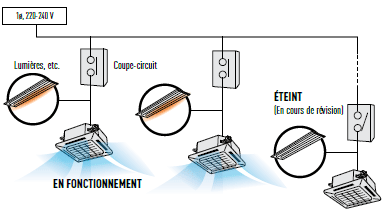

Fonctionnement non-stop pendant la maintenance
Même si une unité intérieure est en dysfonctionnement, les autres unités intérieures
peuvent continuer de fonctionner même pendant l’opération de maintenance.



Applications BBC – Chauffage et rafraichissement – en simultané : DRV ECO i 6N 3 TUBES

DRV 6N

qualites ecoi 3tubes

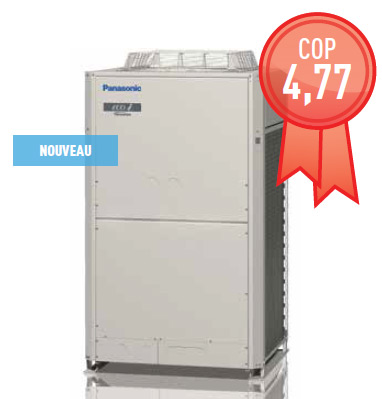

SÉRIE ECO i 6N 3 TUBES

ECOi 3 tubes est l’un des systèmes DRV les plus avancés du marché. Il offre non seulement un rendement et des performances élevés pour le chauffage et le refroidissement simultanés, mais son design sophistiqué facilite grandement l’installation et la maintenance.

  • Conforme au COP 4,77 de la classe supérieure du marché (valeur moyenne en mode chaud et en mode froid pour une unité extérieure 8 CV).
  • Fonctionnement simultané en mode froid et en mode chaud jusqu’à 52 unités intérieures.
  • Espace d’installation réduit, l’une des meilleures performances du marché.
  • Fonction d’opération de rotation et fonction de sauvegarde d’urgence fournies.
  • Une seule taille de châssis pour l’ensemble de la gamme. H 1758 x L1000 x P 930 mm

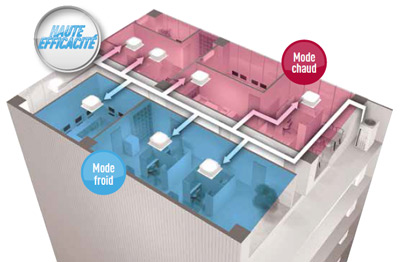

Efficacite ecoi 3tubes

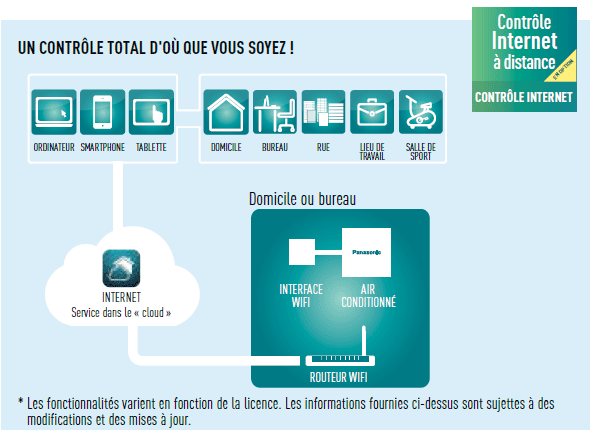

Le contrôle Internet est un système de nouvelle génération qui offre une commande à distance des unités de pompes à chaleur ou de climatiseurs depuis n'importe quel endroit, en utilisant simplement un Smartphone sous Android ou iOS, une tablette ou un PC connecté à Internet.

controle internet ecoi

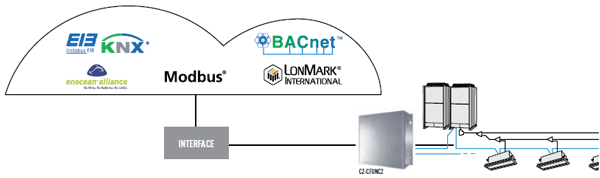

Connectivité ECOi et GHP
Grande flexibilité pour l’intégration dans vos projets KNX / EnOcean / Modbus / LonWorks / BACnet, permettant une surveillance et un contrôle totalement bidirectionnels de tous les paramètres de fonctionnement.

bacnet ecoi

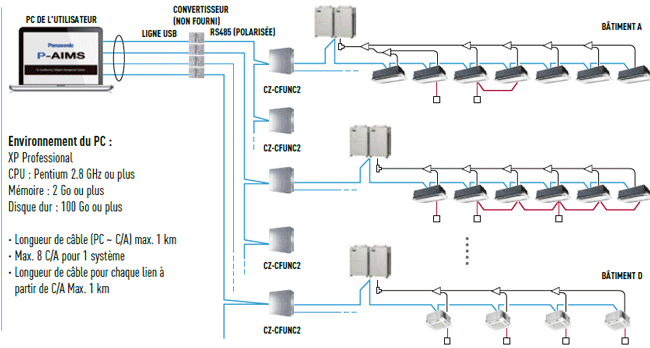

Gestion de grands projets jusqu'à 1024 unités

Gestion de grands projets jusqu'à 1024 unités

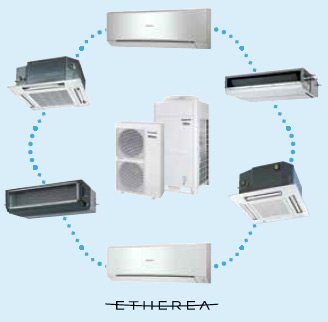

UNITES INTERIEURES : un grand choix de modèles !

large choix d'unités intérieures

Un large choix d'unités intérieures est disponible avec la nouvelle série DRV Eco i qui offre ainsi une grande flexibilité pour tout type d'application et de bâtiments.

  • Une gamme complète de cassettes : Cassettes à 4 et 2 sorties pour une excellente diffusion et une grande circulation d'air / Mini cassettes et cassettes à 1 sortie pour les pièces réduites avec une surface entre-plafond limitée.
  • Une gamme complète de gainables : moyenne pression statique pour une diffusion d'air flexible et une plus grande circulation / Basse pression statique pour les locaux bas de plafond / Haute pression statique pour les longs raccordements et les grandes puissances.
  • Unités murales
  • Plafonniers pour les espaces sans entre plafond disponible
  • Unités au sol pour une climatisation d'un périmètre ciblé
  • Consoles carrossées pour plus de design
